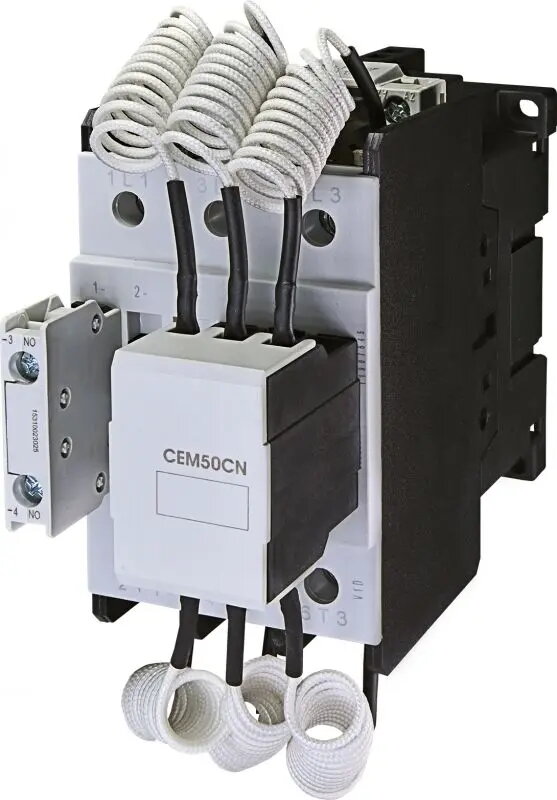

Eti-Polam CEM50CN.10 kondensatoru kontaktors ir specializēta komutācijas ierīce, kas izstrādāta uzticamai kondensatoru bateriju vadībai ar 40kvar jaudu. Šis kontaktors ir paredzēts darbībai 230V maiņstrāvas tīklā un ir būtisks komponents reaktīvās jaudas kompensācijas sistēmās, nodrošinot efektīvu kondensatoru bloku vadību un aizsardzību rūpnieciskajās elektroinstalācijās.
Priekšrocības
Šis kontaktors ir īpaši optimizēts darbam ar augstām palaišanas strāvām, kas raksturīgas kondensatoru komutācijai, tādējādi palīdzot pagarināt gan kontaktora, gan pašu kondensatoru kalpošanas laiku. Pateicoties izturīgajai konstrukcijai, tas nodrošina stabilu darbību un samazina kontaktu salipšanas risku ekspluatācijas laikā. Normāli atvērta palīgkontakta iekļaušana ļauj viegli integrēt ierīci automatizētās vadības shēmās, nodrošinot elastību dažādām uzraudzības un signalizācijas prasībām sarežģītos elektriskajos tīklos.
Piemērots
- Reaktīvās jaudas kompensācijas sistēmām
- Rūpniecisko kondensatoru bateriju komutācijai
- Reaktīvās jaudas kompensācijas paneļiem
- Elektriskajiem sadales skapjiem, kuros nepieciešama kondensatoru vadība
Kad ierīce var nebūt piemērota
Šī ierīce ir īpaši izstrādāta kapacitatīvām slodzēm, un to nevajadzētu izmantot vispārējas nozīmes motoru palaišanai vai induktīvo slodžu komutācijai, jo iekšējo kontaktu konfigurācija ir optimizēta kondensatoru specifiskajiem strāvas raksturlielumiem. Tāpat ierīce nav paredzēta lietošanai vidē, kur tiek pārsniegts tās nominālais spriegums vai jaudas kapacitāte.
Galvenās specifikācijas
- Nominālā jauda: 40kvar
- Darbības spriegums: 230V maiņstrāva
- Palīgkontakts: 1NO (normāli atvērts)
- Pielietojums: Kondensatoru bateriju komutācija
Kā lietot
Uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Kontaktors parasti tiek uzstādīts uz standarta DIN sliedes vadības skapī. Pirms pieslēgšanas pārliecinieties, ka barošanas spriegums atbilst ierīces 230V maiņstrāvas nominālam. Kondensatoru baterijas galvenās barošanas līnijas tiek pieslēgtas pie galvenajām spailēm, savukārt vadības ķēde tiek pieslēgta pie spoles un palīgkontakta spailēm, lai nodrošinātu attālinātu pārslēgšanu un stāvokļa uzraudzību.
Kas jāņem vērā pirms pirkuma
- Pārliecinieties, ka kondensatoru baterijas kopējā reaktīvā jauda nepārsniedz 40kvar
- Pārbaudiet, vai vadības ķēdes spriegums ir saderīgs ar 230V maiņstrāvu
- Pārbaudiet brīvo vietu elektriskajā skapī montāžai
- Apstipriniet 1NO palīgkontakta nepieciešamību jūsu vadības loģikai
Lietošanas ieteikumi
Regulāri pārbaudiet kontaktora spaiļu stiprinājumu un nodrošiniet, ka vide ir brīva no pārmērīgiem putekļiem vai mitruma, lai saglabātu optimālu veiktspēju un drošību.
