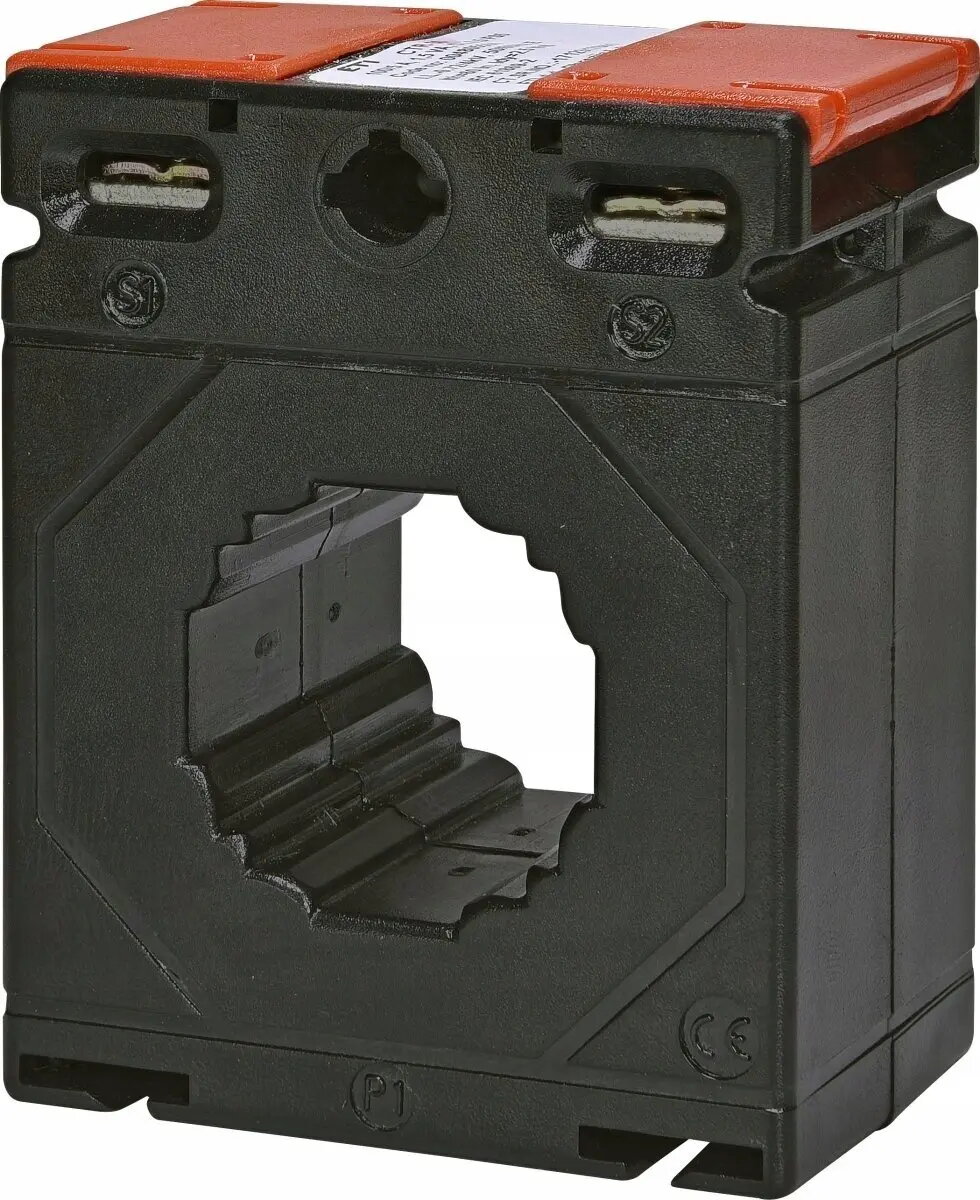

Eti-Polam CTR-30 strāvas transformators 500/5A 10VA klase 0.5

Eti-Polam CTR-30 strāvas transformators ir augstas precizitātes ierīce, kas paredzēta elektriskās strāvas mērīšanai un uzraudzībai rūpnieciskajās elektrotīklu sistēmās. Ar 500/5A transformācijas koeficientu un 10VA jaudu šis komponents nodrošina uzticamu signāla pārveidošanu sekundārajiem mērinstrumentiem. Tā konstrukcija nodrošina stabilu darbību prasīgos elektriskajos apstākļos, padarot to par būtisku elementu enerģijas pārvaldības, slodzes uzraudzības un aizsardzības sistēmās.

Priekšrocības

Šis strāvas transformators piedāvā izcilu mērījumu precizitāti, atbilstot 0.5 klases standartam, kas nodrošina datu precizitāti rēķinu sagatavošanai vai sistēmas analīzei. Eti-Polam CTR-30 izturīgā konstrukcija ļauj to viegli integrēt esošajos elektriskajos paneļos, nodrošinot ilgtermiņa stabilitāti un izturību. Pārveidojot augstas primārās strāvas vērtības vadāmās sekundārās vērtībās, tas efektīvi aizsargā jutīgo mēraparatūru no bojājumiem, vienlaikus saglabājot augstu signāla integritāti visā uzraudzības procesā.

Piemērots

• Rūpnieciskajiem elektroenerģijas sadales tīkliem
• Enerģijas pārvaldības un uzraudzības sistēmām
• Integrācijai ar elektriskajiem mērinstrumentiem
• Aizsardzības releju ķēdēm
• Slodzes analīzei un elektroenerģijas patēriņa uzskaitei

Kad tas var nebūt piemērots

Šī ierīce nav paredzēta izmantošanai augstsprieguma pārvades līnijās, kas pārsniedz norādītos izolācijas līmeņus. Tāpat tā nav piemērota lietojumiem, kuros nepieciešams cits transformācijas koeficients, kas atšķiras no 500/5A, vai vidēm, kurās nepieciešamā slodze pārsniedz 10VA nominālu.

Galvenās specifikācijas

• Transformācijas koeficients: 500/5A
• Precizitātes klase: 0.5
• Nominālā jauda: 10VA
• Pielietojums: Rūpnieciskās elektriskās sistēmas

Kā lietot

Eti-Polam CTR-30 uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrodrošības noteikumiem. Primārais vadītājs jāizver caur transformatora atveri, nodrošinot pareizu orientāciju, kā norādīts uz ierīces marķējuma. Sekundārās spailes jāpievieno mērinstrumentam vai aizsardzības relejam, izmantojot atbilstoša šķērsgriezuma vadus. Pārliecinieties, ka visi savienojumi ir cieši pievilkti, lai novērstu kontakta pretestību un iespējamās mērījumu kļūdas.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu ķēdes primārā strāva atbilst 500A nominālam.
• Pārbaudiet, vai sekundārā ierīce ir saderīga ar 5A ieeju.
• Pārliecinieties, ka sekundārās ķēdes kopējā slodze nepārsniedz 10VA.
• Pārbaudiet, vai ierīces fiziskie izmēri atbilst jūsu sadales skapja vai paneļa izkārtojumam.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas transformatora sekundārā ķēde ir pievienota slodzei vai īssavienota pirms primārās ķēdes ieslēgšanas, lai novērstu bīstamu sprieguma paaugstināšanos.
