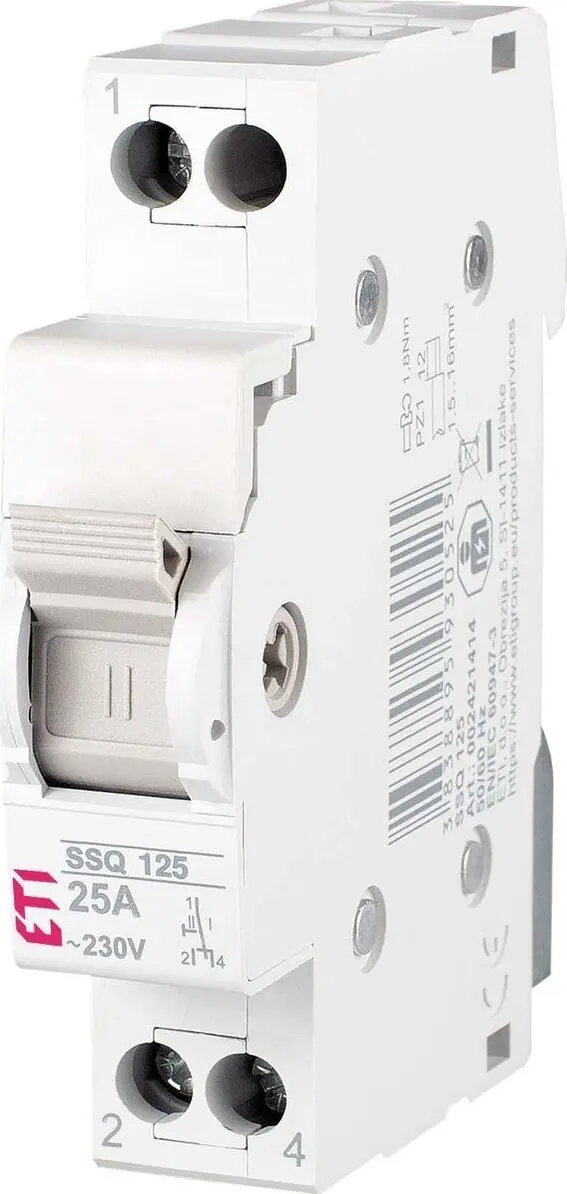

Etipo trīspolu slēdzis SSQ 125 1P 25A (MPN 002421414)

Etipo trīspolu slēdzis SSQ 125 1P 25A ir modulāra pārslēgšanas ierīce, kas nodrošina vienpolusa pārslēgšanas funkciju trīspolu komplektā. Ar nominālo strāvu 25 A, slēdzis paredzēts manuālai vadībai un ķēžu izolācijai dzīvojamās un mazas komerciālas elektroinstalācijās. Kompaktais modulārais korpuss ļauj uzstādīt ierīci standarta sadales skapjos blakus citiem aizsardzības un vadības elementiem.

Priekšrocības

Slēdzis nodrošina skaidru mehānisku pārslēgšanas punktu un stabilu darbību līdz 25 A, atbalstot drošu manuālu ieslēgšanu un ķēdes atslēgšanu. Modulārā konstrukcija ļauj taupīt vietu sadales skapī, un izpildījums atbilst ikdienas ekspluatācijas prasībām dzīvojamām ēkām un mazajiem uzņēmumiem.

Piemērots

• Manuālai ieslēgšanai/izslēgšanai vienfāzes ķēdēm trīspolu komplektā
• Vietējai ķēdes izolācijai apkopes vai diagnostikas laikā
• Uzstādīšanai dzīvojamo ēku sadales skapjos un mazās komerciālās instalācijās
• Integrācijai ar citiem modulāriem aizsardzības un vadības ierīcēm uz DIN sliedes

Kad tas var nebūt piemērots

Šis modulis nodrošina tikai vienu pārslēdzamo polu un nav paredzēts vienlaicīgai vairāku fāžu slēgšanai. Tas nav aizsargierīce un neaizstāj automātiskos slēdžus, nulles aizsardzības ierīces vai pārslodzes aizsardzības risinājumus, kuri ir jānodrošina atsevišķi saskaņā ar spēkā esošajiem normatīviem. Lai apstrādātu rūpnieciskas vai augstas strāvas slodzes vai motoru vadību, izvēlieties ierīci, kas speciāli paredzēta šādiem lietojumiem.

Galvenās specifikācijas

• Funkcija: vienpolusa pārslēgšanas elements trīspolu modulī
• Nominālā strāva: 25 A
• Montāža: modulāra konstrukcija montāžai uz DIN sliedes
• Paredzēts lietošanai: manuāla pārslēgšana un ķēžu izolācija zemsprieguma instalācijās
• Konstrukcija: kompakts korpuss piemērots standarta sadales skapjiem

Kā lietot

Uzstādiet moduli savietojamā sadales skapī ar DIN sliedi atbilstoši vietējiem elektroinstalācijas noteikumiem. Pievienojiet fāzes un patērētāja vadus pie atbilstošajām skavām un pareizi pievelciet skavu skrūves saskaņā ar ražotāja ieteikto griezes momentu. Izmantojiet slēdža svira, lai atvērtu vai aizvērtu vienu polu attiecīgajai ķēdei; pirms apkopes pārliecinieties par sprieguma neesamību ar atbilstošiem mērīšanas instrumentiem. Visus uzstādīšanas un nodošanas darbus jāveic kvalificētam elektriķim.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties, ka vienpolusa slēdzis ar 25 A nominālo strāvu atbilst ķēdes strāvas un pārslēgšanas prasībām
• Apstipriniet mehānisko saderību ar sadales skapi un pieejamo vietu uz DIN sliedes
• Pārbaudiet, vai instalācijā ir nodrošinātas nepieciešamās aizsardzības ierīces (automātiskie slēdži, noplūdes ierīces, drošinātāji)
• Pārliecinieties, ka skavu veids un vadu izmēri atbilst jūsu elektroinstalācijas prasībām

Lietošanas ieteikumi

Izmantojiet slēdzi manuālai vadībai un izolācijai atsevišķām vienfāzes ķēdēm, un vienmēr kombinējiet to ar atbilstošām pārslodzes un noplūdes aizsardzības ierīcēm. Regulāri pārbaudiet kabeļu savienojumu pievilkšanas stiprumu un kontaktu stāvokli; uzstādīšanu un apkopes darbus veic kvalificēts speciālists.
