Interfeisa karte EXSYS EX-1339HMVS Serial

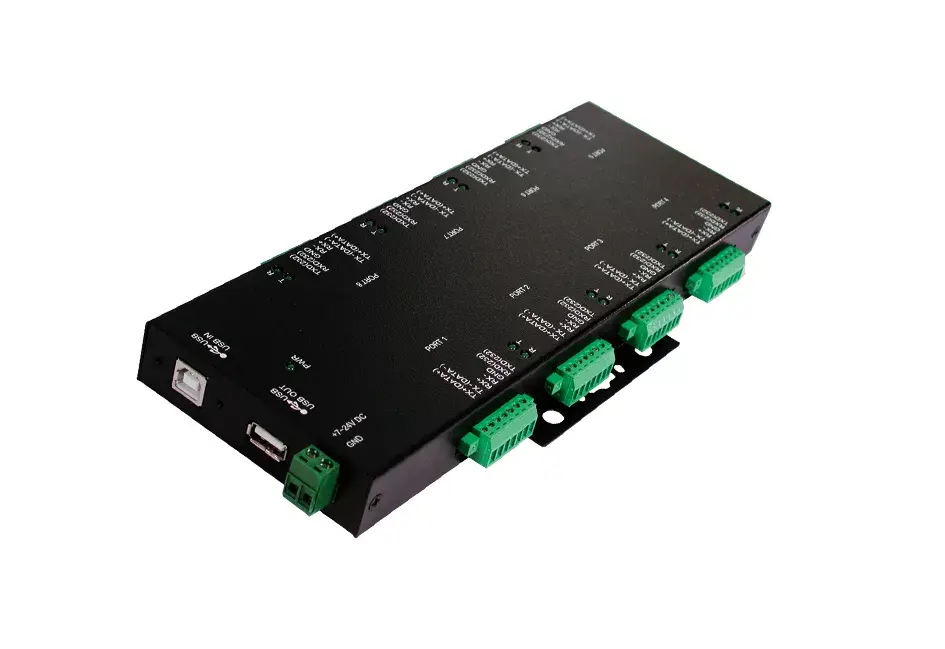

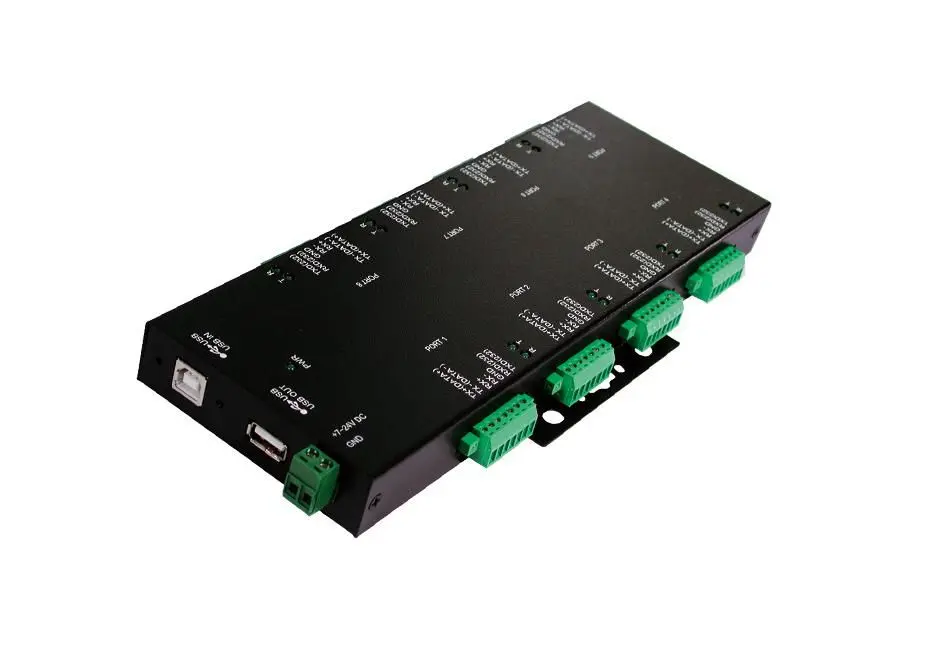

Exsys EX-1339HMVS ir universāla saskarnes karte, kas savienojas, izmantojot USB, un atbalsta RS-232, RS-422 un RS-485 seriālās saskarnes. Aprīkota ar uzticamu FTDI mikroshēmojumu, šī ierīce nodrošina stabilu saziņu dažādām rūpnieciskām un komerciālām lietojumprogrammām. Kompaktā ierīce ar izmēriem 246 mm platumā, 85 mm dziļumā un 23 mm augstumā ir lieliski piemērota dažādiem lietojumiem, kur nepieciešama droša vadu savienojamība. Tā ietver iebūvētu aizsardzību pret strāvas pārspriegumu un optisko izolāciju aparatūras drošībai.

Priekšrocības

Šī seriālās saskarnes karte izmanto uzticamu FTDI mikroshēmojumu, lai nodrošinātu vienmērīgu darbību dažādās operētājsistēmās. Tā ietver uzlabotus drošības pasākumus, tostarp 15KV ESD aizsardzību pret pārspriegumu un 2.5KV optisko izolāciju, kas pasargā pievienoto aprīkojumu no elektriskiem traucējumiem. TX un RS aktivitātes LED indikatori ļauj ērti uzraudzīt datu pārraidi reāllaikā. Tā kā ierīce darbojas, izmantojot strāvu no USB kopnes, nav nepieciešams izmantot ārēju barošanas avotu, kas atvieglo uzstādīšanu.

Piemērots

• Agrāko seriālo ierīču savienošanai ar mūsdienu datoriem, izmantojot USB
• Rūpnieciskās automatizācijas un vadības sistēmām, kurām nepieciešama RS-422 vai RS-485 saziņa
• Tirdzniecības vietu sistēmām un čeku printeriem
• Laboratorijas iekārtām un datu vākšanas iekārtām

Kad var nebūt piemērots

Šī saskarnes karte var nebūt piemērota lietotājiem, kuriem nepieciešams bezvadu savienojums, jo tā balstās tikai uz vadu USB savienojumu. Tāpat lietojumi, kuros neizmanto standarta RS-232, RS-422 vai RS-485 seriālās komunikācijas protokolus, nespēs izmantot šo aparatūru.

Galvenās specifikācijas

• Saskarne: USB uz RS-232 V.24, RS-422 un RS-485
• Mikroshēmojums: FTDI
• Aizsardzība: 15KV ESD Surge Protection un 2.5KV Optical Isolation
• FIFO buferis: 16C550 ar 16 baitiem
• Datu biti: 7, 8 / Stop biti: 1, 1.5, 2 / Paritāte: none, even, odd, space, mark
• RS-232 signāli: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422 signāli: 4 vadu pilna dupleksa (TXD+/-, RXD+/-)
• RS-485 signāli: 2 vadu pusdupleksa (Data+/-, Data+/-)
• Barošana: no USB kopnes (Bus Power)
• Izmēri: platums 246 mm, dziļums 85 mm, augstums 23 mm
• Sertifikāti: CE, FCC

Kā lietot

Lai izmantotu Exsys EX-1339HMVS, pievienojiet ierīci brīvam datora USB portam, izmantojot saderīgu kabeli. Operētājsistēma automātiski pārvaldīs I/O adreses un pārtraukumus. Ja operētājsistēma to pieprasa, instalējiet nepieciešamos draiverus, kas saistīti ar FTDI mikroshēmojumu. Kad ierīce ir atpazīta, pievienojiet savas seriālās ierīces attiecīgajiem RS-232, RS-422 vai RS-485 portiem uz kartes. Uzraugiet LED indikatorus, lai pārbaudītu aktīvu datu pārraidi darbības laikā.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka datoram ir pieejams USB ports un saderīga operētājsistēma
• Pārbaudiet, vai jūsu perifērijas ierīcēm ir nepieciešami RS-232, RS-422 vai RS-485 interfeisi
• Pārliecinieties, ka fiziskie izmēri 246 mm x 85 mm x 23 mm atbilst jūsu plānotajai uzstādīšanas vietai

Lietošanas ieteikumi

Vienmēr nodrošiniet pareizu zemējumu un drošus kabeļu savienojumus, darbinot seriālās saskarnes rūpnieciskā vidē, lai saglabātu signāla integritāti un aizsargātu iekārtas.
