Interfeisa karte Exsys EX-42378

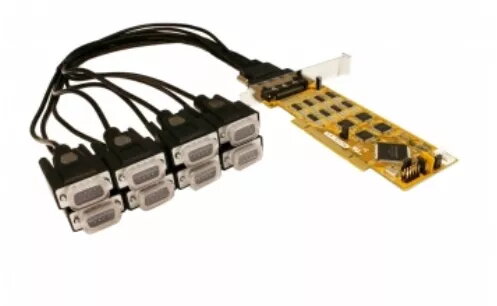

Saskarnes karte Exsys EX-42378 ir iekšējā seriālā saskarnes karte, kas izmanto PCI resursdatora saskarni. Šis I/O adapteris ir paredzēts datoriem, plānajiem klientiem vai serveriem, nodrošinot tūlītēju COM portu papatnāšanu, izmantojot PCI vai PCI-X kopni. Tas ir aprīkots ar astoņiem augstas veiktspējas 16C1050 tipa UART saderīgiem seriālajiem portiem, kas atbalsta RS-232, RS-422 un RS-485 tipus. Karte ietver 256 baitu FIFO buferi uzticamai datu pārraidei un unikālu ATTA aparatūras risinājumu RS-485 automātiskai raiduztvērēja vadībai. Papildus tam tā var nodrošināt +5V un +12V barošanu caur vīrišķā savienotāja 9. tapu POS sistēmām.

Priekšrocības

Exsys EX-42378 iekšējā seriālās saskarnes karte piedāvā vienkāršu un stabilu integrāciju datoru sistēmās, kurām nepieciešama droša seriālā komunikācija. Tā pilnībā atbalsta PCI Plug-and-Play tehnoloģiju, kas novērš IRQ un I/O adrešu konfigurēšanas problēmas. Izturīgais dizains ļauj ierīcei darboties plašā temperatūras diapazonā no -40 līdz 75 °C, padarot to piemērotu prasīgai industriālajai videi. Iespēja piegādāt barošanu caur sistēmas savienotāju nodrošina papildu ērtības POS iekārtu pieslēgšanā.

Piemērots

• COM portu paplašināšanai galddatoros, plānajiem klientiem un serveriem
• RS-232, RS-422 un RS-485 seriālo ierīču pievienošanai
• POS sistēmu izveidei ar barošanas padevi caur seriālo portu
• Rūpnieciskās автоматиzācijas uzdevumiem un lietošanai plašā temperatūras diapazonā

Kad var nebūt piemērots

Šī iekšējā karte nav piemērota datoru sistēmām, kurās nav brīvu PCI vai PCI-X slots, piemēram, modernām mātesplatēm ar PCIe pieslēgvietām. Tā nav paredzēta arī neseriālo perifērijas ierīču pieslēgšanai vai ārējiem risinājumiem bez atbilstošas aparatūras.

Galvenās specifikācijas

• Resursdatora saskarne: PCI
• Izvades saskarne: Seriālā (RS-232, RS-422, RS-485)
• UART tips: saderīgs ar 16C1050
• FIFO buferis: 256 baiti
• Darba temperatūras diapazons: no -40 līdz 75 °C
• Darba mitruma diapazons: no 5 līdz 95%
• Izmēri: platums 150 mm, dziļums 60 mm
• Svars: 1.2 kg

Kā lietot

Lai uzstādītu Exsys EX-42378 saskarnes karti, pārliecinieties, ka dators ir izslēgts un atvienots no strāvas avota. Atveriet datora korpusu, stingri ievietojiet karti brīvā PCI vai PCI-X paplašināšanas slotā un pieskrūvējiet stiprinājumu pie korpusa. Aizveriet korpusu, pievienojiet strāvu un ieslēdziet sistēmu. Operētājsistēma automātiski noteiks aparatūru, izmantojot Plug-and-Play funkciju. Instalējiet atbilstošos draiverus, kas saderīgi ar jūsu Windows versiju, lai konfigurētu seriālos portus un pievienotu nepieciešamās ierīces.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka datoram ir pieejams brīvs PCI vai PCI-X slots, nevis PCIe
• Pārbaudiet saderību ar savu Windows operētājsistēmas versiju
• Pārliecinieties, ka kartes fiziskie izmēri atbilst jūsu datora korpusam
• Nosakiet, kādus seriālos protokolus izmanto jūsu ierīces (RS-232, RS-422 vai RS-485)

Lietošanas ieteikumi

Ievērojiet statiskās drošības noteikumus, uzstādot iekšējos komponentus, un pirms sistēmas ekspluatācijas kritiskā vidē pārbaudiet draiveru atbilstību operētājsistēmas versijai.
