Interfeisa karte EXSYS EX-45354 Iekšējais Seriālais

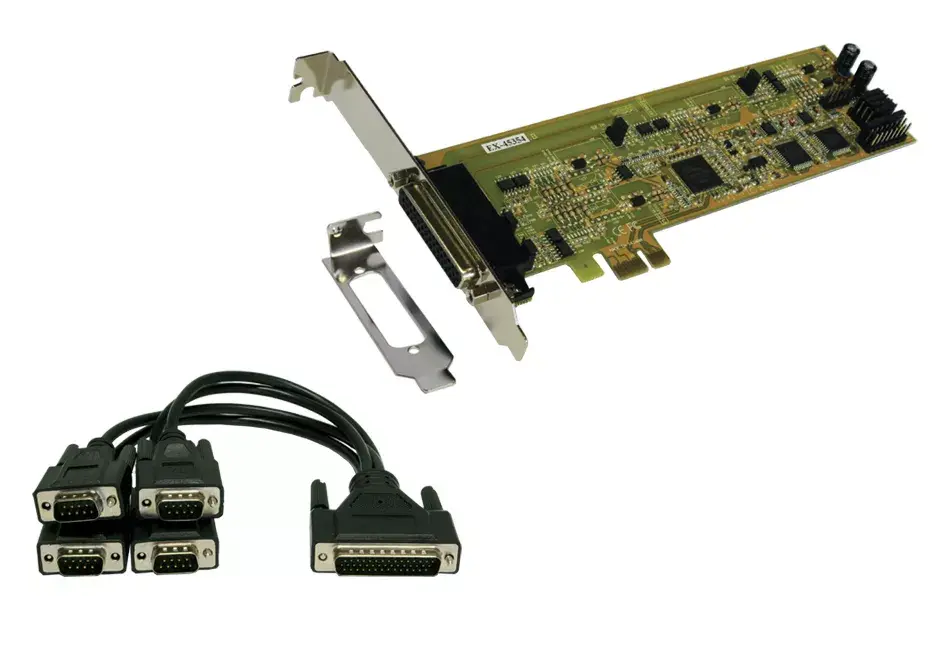

EXSYS EX-45354 iekšējā seriālā interfeisa karte ir uzticams aparatūras risinājums, kas izstrādāts, lai nodrošinātu stabilu vadu seriālo savienojumu, izmantojot PCIe resursdatora saskarni. Šī pappletinājuma karte ir aprīkota ar RS-422 un RS-485 seriālajām izejām, un tā ir paredzēta datu apmaiņai dažādās profesionālās un industriālās vidēs. Tās platums ir 192 mm un dziļums ir 66 mm, savukārt svars ir 500 grami, kas nodrošina standarta ievietošanu saderīgās datoru sistēmās. Karte ir sertificēta ar CE un FCC standartiem, kas apliecina atbilstību noteiktajām kvalitātes un drošības prasībām.

Priekšrocības

Interfeisa karte piedāvā augstu elastību, izmantojot izvēlamus signāla režīmus, tostarp 4 vadu RS-422 pilna dupleksa un 2 vadu RS-485 pusdupleksa konfigurācijas. Integrāciju nodrošina FIFO buferis ar 16C950 un 128 baitiem, kas palīdz efektīvi pārvaldīt datu plūsmu. Sistēmas integrāciju papildus atvieglo BIOS pārvaldītas I/O adreses un pārtraukumu iestatījumi ar IRQ koplietošanas iespējām. Turklāt iespējams ieslēgt vai izslēgt 120 Omu terminatoru, kas palīdz uzturēt signāla integritāti garākos kabeļa posmos.

Piemērots

• Rūpnieciskās automatizācijas iekārtu savienošanai
• Vecāka tipo seriālo ierīču integrēšanai mūsdienu datoru sistēmās
• Uzticamu vadu datu sakaru tīklu izveidei
• Drošas seriālo datu pārraides pārvaldībai profesionālajās darbstacijās

Kad tas var nebūt piemērots

Šis produkts var nebūt piemērots standarta lietotāju galddatoru sistēmām, kurās nav brīva PCIe slotu vai kurām nav nepieciešami specializēti RS-422 vai RS-485 seriālie savienojumi. Tas nav piemērots arī sistēmām, kurām nepieciešams bezvadu savienojums vai saskarnes, kas nav seriālie porti.

Galvenie parametri

• Resursdatora saskarne: PCIe
• Seriālā izeja: RS-422 un RS-485
• FIFO buferis: 16C950 ar 128 baitiem
• Datu biti: 5, 6, 7, 8, 9
• Stop biti: 1, 1.5, 2
• Paritāte: Nav, pāra, nepāra, atstarpe, marķieris
• Signāla režīmi: 4 vadu RS-422 pilnais duplekss, 2 vadu RS-485 pusduplekss (divas variācijas)
• Terminators: 120 Omi ieslēdzams un izslēdzams
• Fiziskie izmēri: 192 mm platums, 66 mm dziļums
• Svars: 500 g
• Sertifikāti: CE, FCC

Kā lietot

Lai uzstādītu karti, izslēdziet datoru, atvienojiet to no strāvas avota un atveriet sistēmas korpusu. Stingri ievietojiet karti brīvajā PCIe slotā un nostipriniet to pie korpusa. Kad dators ir ieslēgts no jauna, sistēmas BIOS iestatījumos konfigurējiet I/O adreses un pārtraukuma iestatījumus, ja nepieciešams. Instalējiet operētājsistēmai nepieciešamos draiverus, lai izveidotu sakarus ar pievienotajām seriālajām ierīcēm.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka datora sistēmā ir pieejams PCIe slots un pietiekami daudz fiziskās vietas korpusa iekšpusē.
• Pārbaudiet saderību ar savu operētājsistēmu attiecībā uz draiveru pieejamību.
• Apstipriniet, ka jūsu ārējām ierīcēm ir nepieciešami RS-422 vai RS-485 seriālie interfeisi.

Lietošanas ieteikumi

Pirms interfeisa kartes uzstādīšanas vai noņemšanas pārliecinieties, ka dators ir pilnībā izslēgts un atvienots no elektrotīkla. Pareizi konfigurējiet 120 Omu terminatora iestatījumus atbilstoši tīkla izkārtojumam, lai nodrošinātu uzticamu datu pārraidi.
