Interfeisa karte EXSYS EX-45362 Iekšējais Seriālais

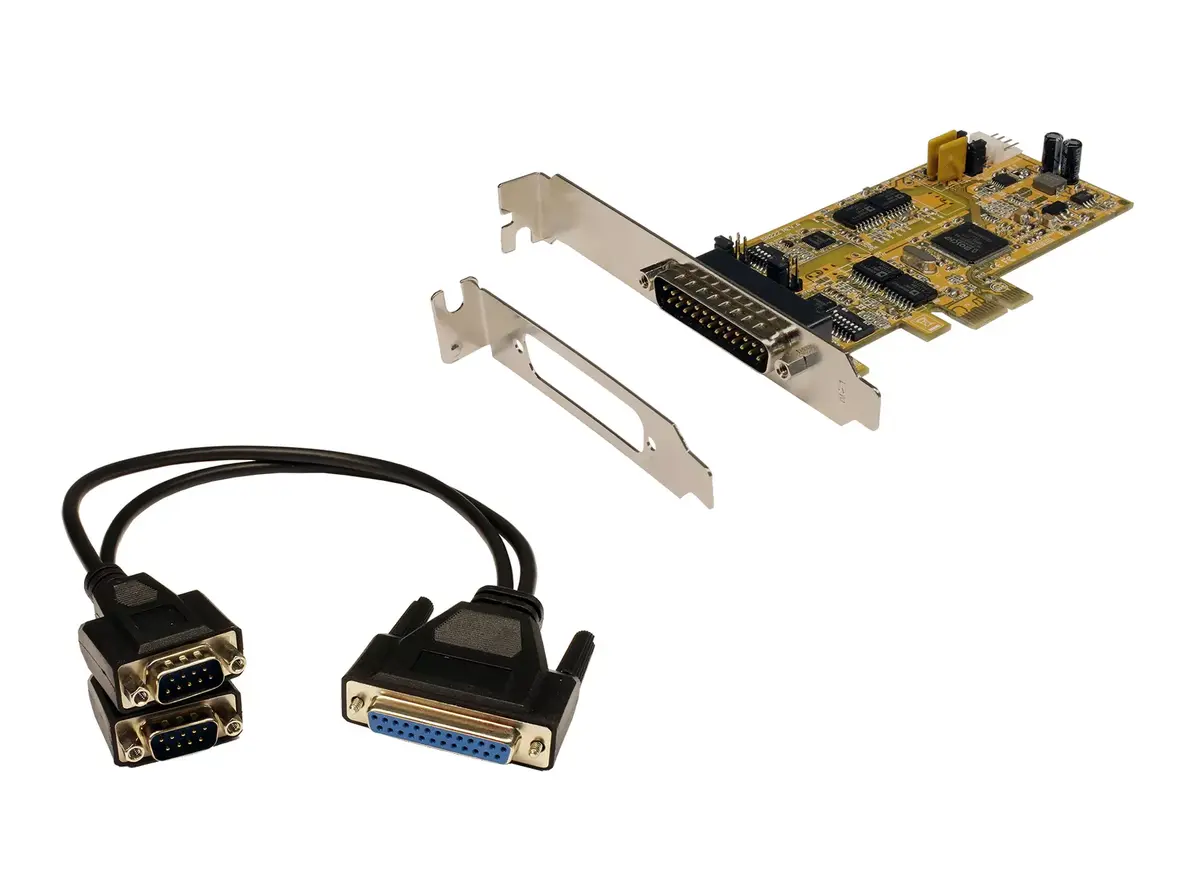

Iekšējā sērijas interfeisa karte EXSYS EX-45362 ir uzticams aparatūras risinājums, kas paredzēts datora sistēmas sakaru iespēju paplašināšanai. Aprīkota ar PCIe resursdatora sinterfeisu un diviem seriālajiem izejas portiem, šī karte nodrošina tūlītēju COM portu paplašināšanu personālajiem datoriem, plānajiem klientiem un serveriem. Katru portu var neatkarīgi konfigurēt RS-232, RS-422 vai RS-485 protokoliem, piedāvājot daudzpusīgas savienojuma iespējas rūpnieciskā un komerciālā vidē. Karte ietver 16C550 tipa UART saderību un atbalsta uzlabotas funkcijas, piemēram, unikālu ATTATM aparatūru RS-485 automātiskajai raidītāja pārslēgšanai.

Priekšrocības

Šī iekšējā sērijas karte nodrošina augstas veiktspējas datu pārraidi ar elastīgām konfigurācijas opcijām, kas atbilst dažādām ekspluatācijas prasībām. Pilnīga saderība ar PCI Plug-and-Play standartiem novērš manuālas IRQ un I/O adrešu konfigurācijas problēmas uzstādīšanas laikā. Sistēmas barošanas funkcija ļauj padot +5V vai +12V strāvu caur vīrišķā savienotāja 9. tapu, padarot to īpaši izdevīgu POS sistēmām. Turklāt kompaktais zema profila dizains apvienojumā ar komplektā iekļauto zema profila kronšteinu nodrošina nevainojamu integrāciju gan standarta, gan vietu taupošos datora korpusos.

Piemērots

• Sērijas sakaru portu paplašināšanai galddatoros un serveros
• Vecākas aparatūras pievienošanai, izmantojot RS-232, RS-422 vai RS-485 saskarnes
• POS sistēmu integrēšanai, kurām nepieciešama strāvas padeve caur sērijas savienotāju
• Plāno klientu un kompaktu datoru sistēmu modernizēšanai ar zema profila paplašināšanas prasībām

Kad var nebūt piemērots

Šī interfeisa karte nav paredzēta sistēmām, kurās nav brīva PCIe slota, vai ierīcēm, kurām nepieciešami cita veida paplašinājumi. Tāpat tā var nebūt nepieciešama mūsdienu patērētāju datoru komplektācijām, kuras neizmanto rūpnieciskos vai mantotos sērijas sakaru protokolus.

Galvenās specifikācijas

• Resursdatora saskarne: PCIe
• Sērijas porti: 2
• Atbalstītie protokoli: RS-232, RS-422, RS-485
• UART tips: 16C550 saderīgs
• Datu biti: 5, 6, 7, 8
• Stop biti: 1, 1.5, 2
• Strāvas izvade: +5V vai +12V caur 9. tapu
• Izmēri: platums 120 mm, dziļums 64 mm
• Svars: 300 g
• Darba temperatūras diapazons: 0 līdz 55 °C
• Sertifikāti: CE, FCC

Kā lietot

Lai uzstādītu EXSYS EX-45362 interfeisa karti, izslēdziet datoru un atvienojiet to no elektrotīkla. Atveriet datora korpusu un atrodiet brīvu PCIe slotu. Noņemiet slota vāciņu korpusā aizmugurē. Ja izmantojat kompaktu korpusu, nomainiet kartei paredzēto standarta kronšteinu pret komplektā iekļauto zema profila kronšteinu. Uzmanīgi ievietojiet karti PCIe slotā, līdz tā ir stingri nostiprināta, pēc tam pieskrūvējiet to pie šasijas. Aizveriet datora korpusu, pievienojiet strāvu un ieslēdziet sistēmu. Operētājsistēmai vajadzētu automātiski noteikt aparatūru, izmantojot Plug-and-Play tehnoloģiju. Pievienojiet sērijas kabeļus attiecīgajiem portiem un konfigurējiet protokola iestatījumus atbilstoši jūsu perifērijas ierīču prasībām.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu datora mātesplatē ir brīvs PCIe slots
• Pārbaudiet fizisko telpu datora korpusā, lai nodrošinātu saderību ar standarta vai zema profila izmēriem
• Apstipriniet savu perifērijas ierīču sakaru protokola prasības
• Pārliecinieties, ka jūsu operētājsistēma atbalsta standarta PCI sērijas paplašināšanas draiverus

Lietošanas ieteikumi: Uzstādiet karti vidē, kur darba temperatūra saglabājas robežās no 0 līdz 55 °C, lai nodrošinātu stabilu veiktspēju. Pirms rīkošanās ar datora iekšējiem komponentiem vienmēr iezemējieties, lai novērstu elektrostatiskās izlādes radītus bojājumus.
