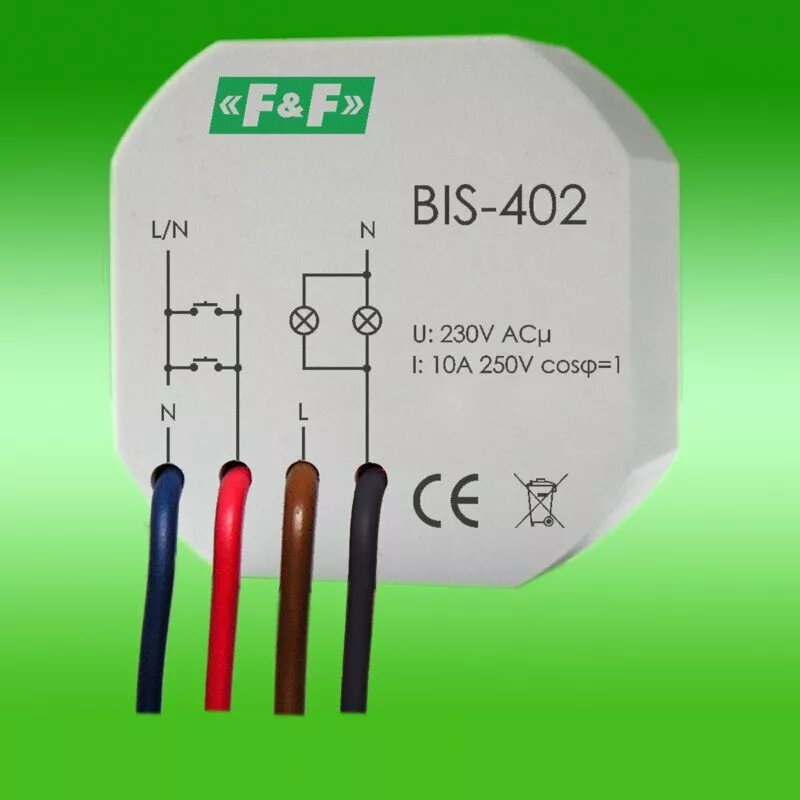

Impulsu relejs FF BIS-402 230V 16A montāžai sadales kārbā

Impulsu relejs FF BIS-402 230 V 16 A paredzēts uzstādīšanai iekšā montāžas kārbā un nodrošina vienkanāla impulsveida pārslēgšanu. Modulis darbojas pie 230 V un ļauj īslaicīgiem (impulsu) signāliem no viena vai vairākiem spiedpogu slēdžiem pārslēgt apgaismojumu vai zemā sprieguma ķēdes, tādējādi nodrošinot centralizētu vadību bez redzamiem sienas relejiem. Kompaktais izmērs atbilst standarta montāžas kārbām un ir piemērots dzīvokļiem, mājām un komerctelpām, kur nepieciešama slēpta un vietu taupoša vadība.

Priekšrocības

Relejs nodrošina uzticamu vienpolu pārslēgšanu ar nominālo strāvu 16 A pie 230 V, kas piemērota lielākajai daļai apgaismojuma slodžu un nelieliem izpildierīcēm. Iekštelpu uzstādīšanas dizains samazina redzamu aparatūru un atbalsta vairākus spiedpogu slēdžus vienlaikus, sniedzot elastīgas vadības iespējas. Ierīce samazina vadu sarežģītību, pārvēršot īslaicīgus signālus stabilā pārslēgšanas stāvoklī, un kompaktais korpuss atvieglo montāžu montāžas kārbā.

Piemērots

• Centralizētai ieslēgšanas/izslēgšanas vadībai dzīvojamo un komerctelpu apgaismojumam
• Kāpņu telpu un koridoru apgaismojumam ar vairākiem spiedpogu punktiem
• Integrācijai ar zemā sprieguma vadības ķēdēm žalūzijām vai nelieliem motoriem (ja slodze atbilst nominālam)
• Slēptām uzstādēm, kur ir ierobežota vieta vai svarīga estētika

Atslēgas specifikācijas

• Piegādes spriegums: 230 V maiņstrāva
• Nominālā pārslēgšanas strāva: 16 A
• Vienkanāla impulsveida (momentāna) pārslēgšanās
• Paredzēts uzstādīšanai montāžas kārbā (slēpta uzstādīšana)
• Saderīgs ar vienu vai vairākiem īslaicīgiem spiedpogu slēdžiem

Kā lietot

Uzstādiet impulsu releju montāžas kārbā, ievērojot vietējās elektrodrošības prasības un instalācijas noteikumus. Pievienojiet 230 V barošanu un slodzi pie atbilstošajām spailēm, un savienojiet vienu vai vairākas spiedpogas ar vadības ieeju. Pēc barošanas pieslēgšanas īss spiediens uz spiedpogas mainīs izejas stāvokli, ieslēdzot vai izslēdzot pievienoto apgaismojumu vai vadīto ķēdi. Pārliecinieties, ka slodze nepārsniedz 16 A nominālu vērtību un ievērojiet pareizu zemējumu un polaritāti, ja tas ir nepieciešams.

Ieteikumi lietošanai

Izmantojiet releju tikai ar slodzēm, kas atbilst nominālajai strāvai, un nodrošiniet drošu spailu savienojumu pievilkšanu. Ja tiek kontrolētas induktīvas slodzes vai motori, pārbaudiet atbilstību un nepieciešamības gadījumā izmantojiet traucējumu slāpētājus vai aizsardzības ierīces. Ievērojiet valsts elektroinstalācijas normas; ja nepieciešams, konsultējieties ar kvalificētu elektriķi instalācijas laikā un testa veikšanā.
