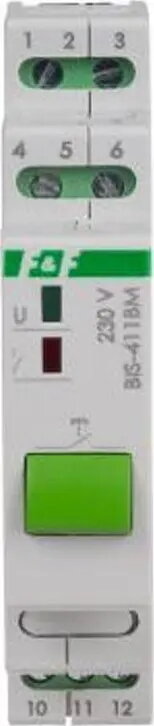

F&F BIS-411BM bistabilais relejs ar manuālās vadības pogu un atmiņu, montāža uz DIN sliedes, 230V

F&F BIS-411BM ir bistabils relejs, kas paredzēts efektīvai apgaismojuma un elektrisko ķēžu vadībai. Ierīce ļauj pārslēgt pieslēgtās slodzes no vairākām vietām, izmantojot paralēli savienotas spiedpogas bez fiksācijas. Aprīkots ar iebūvētu manuālās vadības pogu un atmiņas funkciju, relejs nodrošina, ka ķēdes stāvoklis tiek saglabāts pat pēc strāvas padeves pārtraukuma, nodrošinot stabilu darbību dažādās elektriskajās instalācijās.

Priekšrocības

Šī bistabilā releja galvenā priekšrocība ir tā daudzpusība elektrisko slodžu pārvaldībā, izmantojot vienkāršus impulsa signālus. Iebūvētā atmiņas funkcija novērš nepieciešamību pēc manuālas atiestatīšanas pēc strāvas padeves traucējumiem, kas uzlabo ērtību un uzticamību. Turklāt manuālās vadības pogas iekļaušana tieši uz korpusa ļauj veikt tūlītēju lokālo darbību, padarot to par ideālu risinājumu gan dzīvojamām, gan rūpnieciskām automatizācijas sistēmām, kurām nepieciešama izturīga un elastīga pārslēgšanas iespēja.

Piemērots

• Apgaismojuma vadībai gaiteņos un kāpņu telpās
• Elektrisko ķēžu vadībai no vairākiem attāliem punktiem
• Rūpnieciskās automatizācijas sistēmām, kurām nepieciešama stāvokļa saglabāšana
• Dzīvojamo māju elektriskajām instalācijām

Kad tas var nebūt piemērots

Šis relejs nav paredzēts lieljaudas rūpnieciskajiem motoriem vai slodzēm, kas pārsniedz norādīto strāvas nominālu. Tas arī nav paredzēts lietojumiem, kuriem nepieciešama sarežģīta programmējama loģika vai gaismas intensitātes regulēšanas funkcijas, jo tas darbojas tikai kā bināra pārslēgšanas ierīce.

Galvenās specifikācijas

• Barošanas spriegums: 230V maiņstrāva
• Montāžas veids: DIN sliede (TH-35)
• Vadības ieeja: Spiedpogas bez fiksācijas
• Atmiņas funkcija: Saglabā stāvokli pēc strāvas zuduma
• Manuālā vadība: Iebūvēta poga uz ierīces

Kā lietot

Relejs ir paredzēts uzstādīšanai uz standarta 35 mm DIN sliedes elektriskajā sadales skapī. Pievienojiet fāzes un neitrāles vadus norādītajām spailēm saskaņā ar elektroinstalācijas shēmu. Pievienojiet spiedpogas paralēli vadības ieejas spailēm. Pēc uzstādīšanas īss nospiediens uz jebkuras pievienotās spiedpogas vai manuālās pogas uz releja pārslēgs izejas stāvokli starp ieslēgtu un izslēgtu.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka kopējā slodzes strāva nepārsniedz releja maksimālo pārslēgšanas jaudu
• Pārbaudiet, vai vadības ķēde ir saderīga ar 230V maiņstrāvas signāliem
• Apstipriniet, ka uzstādīšanas vieta atļauj montāžu uz DIN sliedes

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju un drošību, pārliecinieties, ka visi elektriskie savienojumi ir cieši nostiprināti un ierīci uzstāda kvalificēts speciālists saskaņā ar vietējiem elektrotehniskajiem noteikumiem.
