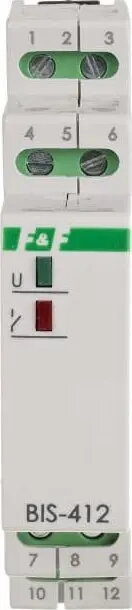

F&F BIS-412iM ir profesionāls 1-polu bistabilais relejs, kas paredzēts efektīvai apgaismojuma un dažādu elektrisko ķēžu grupu vadībai. Ierīce darbojas ar 230V maiņstrāvu un ir paredzēta 16A nominālajai strāvai, nodrošinot uzticamu risinājumu elektrisko instalāciju pārvaldībai gan dzīvojamās, gan komerciālās ēkās. Relejam ir integrēta atmiņas funkcija, kas nodrošina stāvokļa saglabāšanu pēc strāvas padeves pārtraukuma, kā arī augsta izturība pret palaišanas strāvām līdz 160A/20ms, kas ir būtiski mūsdienu LED apgaismojuma sistēmām.
Priekšrocības
Galvenā BIS-412iM priekšrocība ir spēja izturēt augstas palaišanas strāvas, novēršot kontaktu salipšanu, ieslēdzot kapacitatīvās slodzes, piemēram, LED draiverus. Grupas vadības funkcionalitāte ļauj vienlaicīgi vadīt vairākas ķēdes no viena punkta, vienkāršojot sarežģītas apgaismojuma sistēmas. Turklāt atmiņas funkcija nodrošina konsekventu darbību, automātiski atjaunojot iepriekšējo stāvokli pēc strāvas atjaunošanas, tādējādi novēršot nepieciešamību pēc manuālas atiestatīšanas. Kompaktais dizains nodrošina ērtu uzstādīšanu standarta sadales skapjos.
Piemērots
- Apgaismojuma ķēžu grupu vadībai dzīvojamās ēkās
- Elektrisko instalāciju pārvaldībai komerciālos birojos
- LED apgaismojuma sistēmu pārslēgšanai ar augstu palaišanas strāvu
- Elektrisko slodžu tālvadībai, izmantojot spiedpogas
Kad tas var nebūt piemērots
Šis relejs ir paredzēts maiņstrāvas sistēmām un nav saderīgs ar līdzstrāvas ķēdēm. Tas var nebūt piemērots lietojumiem, kuros nepieciešama ļoti augsta pārslēgšanās frekvence, vai slodzēm, kas pārsniedz norādīto 16A strāvas nominālu.
Galvenās specifikācijas
- Kontaktu konfigurācija: 1-polu (1P)
- Nominālā strāva: 16A
- Barošanas spriegums: 230V maiņstrāva
- Izturība pret palaišanas strāvu: 160A/20ms
- Funkcija: Bistabils ar atmiņu
Kā lietot
Relejs ir paredzēts montāžai uz standarta DIN sliedes sadales skapī. To vada ar spiedpogām, kas pievienotas vadības ieejai. Katra pogas nospiešana pārslēdz releja stāvokli starp ieslēgtu un izslēgtu. Grupas vadībai vairākus relejus var pieslēgt vienam vadības signālam, ļaujot ar vienu pogu vienlaicīgi pārslēgt visas pievienotās ķēdes. Visi elektroinstalācijas darbi jāveic kvalificētam elektriķim saskaņā ar vietējiem drošības noteikumiem.
Kas jāņem vērā pirms iegādes
- Pārliecinieties, ka pievienoto ķēžu kopējā slodze nepārsniedz 16A
- Pārliecinieties, ka vadības sistēmā tiek izmantotas spiedpogas
- Pārbaudiet, vai uzstādīšanas vieta ir piemērota DIN sliedes montāžai
- Pārbaudiet saderību ar konkrēto apgaismojuma vai slodzes veidu
Lietošanas ieteikumi
Lai nodrošinātu optimālu veiktspēju un ilgmūžību, pārliecinieties, ka relejs ir uzstādīts labi vēdināmā korpusā un visi spaiļu savienojumi ir pievilkti atbilstoši ražotāja norādītajam griezes momentam.
