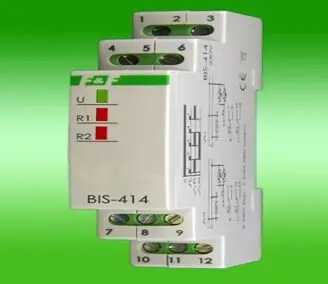

F&F BIS-414 24V ir augstas kvalitātes bistabils impulsu relejs, kas paredzēts uzticamai apgaismojuma un elektrisko ierīču vadībai. Šī ierīce ir izstrādāta montāžai uz standarta TH35 sliedes, nodrošinot ērtu integrāciju sadales skapjos. Relejs darbojas ar 24V AC/DC spriegumu un ir aprīkots ar diviem 10A kontaktiem, piedāvājot efektīvu risinājumu ķēžu vadībai no vairākām vietām, izmantojot vienkāršas spiedpogas.
Priekšrocības
Šis impulsu relejs nodrošina ievērojamu elastību elektrisko sistēmu projektēšanā, ļaujot lietotājiem pārslēgt slodzes no dažādiem punktiem, kas ir ideāli piemērots gariem gaiteņiem vai lielām telpām. Bistabilais mehānisms nodrošina, ka relejs saglabā savu stāvokli arī pēc vadības signāla atslēgšanas, patērējot enerģiju tikai pārslēgšanas brīdī. Kompaktais dizains montāžai uz TH35 sliedes ietaupa vietu sadales skapjos, savukārt divu kontaktu konfigurācija ļauj daudzpusīgi pārvaldīt ķēdes gan dzīvojamās, gan rūpnieciskās ēkās.
Piemērots
- Apgaismojuma vadībai gaiteņos un kāpņu telpās
- Elektrisko ierīču vadībai no vairākām spiedpogām
- Rūpnieciskās automatizācijas sistēmām, kur nepieciešama bistabila pārslēgšana
- Elektrisko instalāciju modernizācijai ērtākai lietošanai
Šis relejs var nebūt piemērots lietojumiem, kuros nepieciešama ļoti augsta pārslēgšanās frekvence vai slodzes, kas pārsniedz 10A uz kontaktu. Tas nav paredzēts tiešai pieslēgšanai augstsprieguma tīklam bez atbilstošas sprieguma pārveidošanas, jo ir īpaši izstrādāts 24V AC/DC sistēmām.
Galvenās specifikācijas
- Darbības spriegums: 24V AC/DC
- Kontaktu konfigurācija: 2 x 10A
- Montāžas veids: TH35 sliede
- Vadības metode: Spiedpogas bez fiksācijas
Lai izmantotu F&F BIS-414 24V, uzstādiet ierīci uz standarta TH35 sliedes sadales skapī. Pievienojiet 24V barošanas avotu attiecīgajām spailēm un saslēdziet spiedpogas paralēli vadības ieejai. Pievienojiet slodzes ķēdes releja kontaktiem saskaņā ar ierīces shēmu. Pēc uzstādīšanas katra spiedpogas nospiešana pārslēgs releja stāvokli, ieslēdzot vai izslēdzot pievienoto slodzi.
Kas jāņem vērā pirms iegādes
- Pārliecinieties, ka jūsu vadības sistēma darbojas ar 24V AC/DC
- Pārliecinieties, ka kopējā slodzes strāva nepārsniedz 10A uz kontaktu
- Pārbaudiet, vai uz TH35 sliedes ir pietiekami daudz vietas
- Pārliecinieties, ka elektroinstalācija atbalsta paralēlo spiedpogu konfigurāciju
Lietošanas ieteikumi
Vienmēr pārliecinieties, ka strāvas padeve ir atslēgta pirms jebkādu uzstādīšanas vai apkopes darbu veikšanas. Ieteicams, lai uzstādīšanu veiktu kvalificēts elektriķis, lai nodrošinātu atbilstību drošības standartiem.
