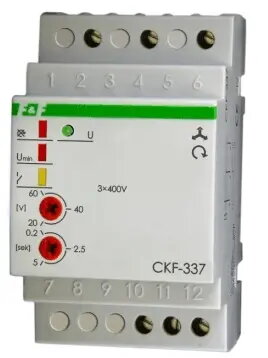

FF relejs fāžu secības un fāžu zuduma CKF-337 1P 10A 0,2–5 s 20–60 V

FF fāzu secības un fāzes zuduma relejs CKF-337 1P 10A 0.2–5 s 20–60 V ir kompakts elektromehānisks/elektroniskais ierīce, kas paredzēta trīsfāzu barošanas stāvokļa uzraudzībai vienpolu (1P) uzstādījumiem. Relejs konstatē nepareizu fāžu secību, fāzes zudumu un būtisku fāžu nevienlīdzību, kā arī pārslēdz kontaktus, lai aizsargātu motorus un citus trīsfāzu patērētājus. Ierīce darbojas pie spriegumiem 20–60 V un nodrošina pārslēgšanas strāvu līdz 10 A ar regulējamu aizturi 0.2–5 sekundes.

Priekšrocības

Relejs apvieno elektromehānisku izturību ar elektronisku regulēšanu, nodrošinot precīzu fāzu secības un fāzes zuduma noteikšanu un samazinot viltus trauksmes īslaicīgu traucējumu gadījumā. Vienpolu izpildījums vienkāršo montāžu vadības ķēdēs un sadales skapjos, savukārt 10 A pārslēgšanas jauda padara to piemērotu dažādiem aizsardzības un vadības uzdevumiem. Kompaktais izmērs un vienkāršā regulēšana veicina tā izmantojamību gan modernizācijās, gan jaunos projektos.

Piemērots lietošanai

• Trīsfāzu motoru aizsardzība pret nepareizu fāžu secību
• Fāzes zuduma un fāžu nelīdzsvarotības atklāšana nelielos sadales skapjos
• Vadības ķēdes kontaktoriem un starteriem rūpnieciskajās un komerciālajās iekārtās
• Zemsprieguma uzraudzība sistēmām ar barošanas spriegumu 20–60 V

Galvenās īpašības

• Funkcija: fāzu secības noteikšana un fāzes zuduma aizsardzība
• Poli: vienpolu (1P)
• Barošanas sprieguma diapazons: 20–60 V
• Regulējama laika aizture: 0.2–5 s
• Pārslēgšanas strāva: līdz 10 A
• Apvienota elektromehāniska/elektroniska konstrukcija

Kā lietot

Uzstādiet releju vadības skapī vai uz DIN sliedes atbilstoši montāžas norādījumiem vienpolu moduļiem. Pievienojiet trīsfāzu uzraudzības ieejas un barošanas spriegumu 20–60 V robežās, kā arī izejas kontaktu pievadiet pie pamatnes vai slodzes ķēdes, ņemot vērā 10 A pārslēgšanas ierobežojumu. Iestatiet nepieciešamo laika aizturi 0.2–5 sekundes, lai izvairītos no traucējumiem īslaicīgu sprieguma kritumu gadījumos. Pēc uzstādīšanas veiciet fāzu secības pārbaudi un funkcionālo testu pirms ierīces nodošanas ekspluatācijā.

Lietošanas ieteikumi

Izmantojiet releju ar slodzēm un kontaktoriem, kas nepārsniedz 10 A pārslēgšanas jaudu, un nodrošiniet, ka barošanas spriegums nepārsniedz 20–60 V. Izvēlieties laika aizturi, kas pietiekami filtrē īslaicīgas novirzes, bet ātri reaģē uz ilgstošām fāzes problēmām. Regulāri pārbaudiet savienojumus un iekļaujiet ierīci rutīnas apkopes pārbaudēs, lai nodrošinātu nepārtrauktu aizsardzību.
