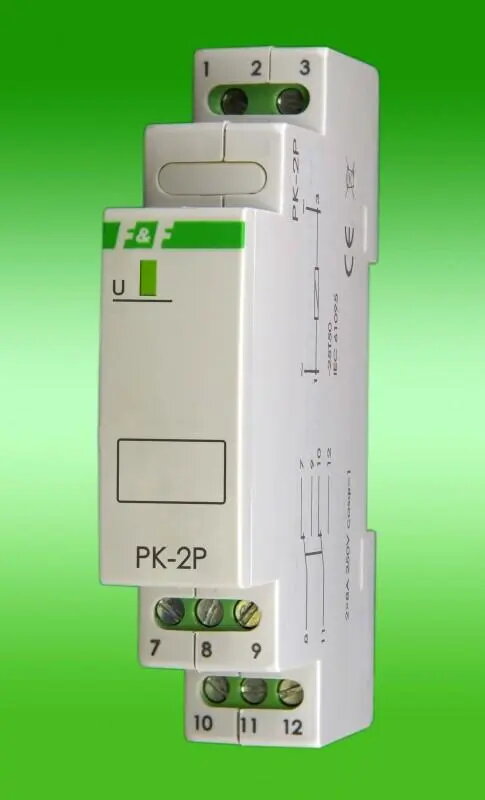

Elektromagnētiskais relejs FF PK2P24 24V 2x8A

Elektromagnētiskais relejs FF PK2P24 24V 2x8A ir kompakts elektromehānisks pārslēgierīce ar 24 V DC spolīti un diviem neatkarīgiem pārslēdzamiem kontaktiem, katrs ar 8 A nominālo slodzi. Tas ir paredzēts integrēšanai vadības paneļos un automatizācijas iekārtās, kur nepieciešami nelieli releju moduļi ar galvanisku atdalīšanu starp spolīti un kontaktiem. Relejs piemērots zemsprieguma DC un AC ķēžu pārsūknēšanai signālu līmenī, ierīču vadībai un vienkāršām aizsardzības shēmām.

Priekšrocības

Relejs nodrošina galvanisku atdalīšanu starp vadības spolīti un pārslēdzamajiem kontaktiem, samazinot traucējumus un nodrošinot drošāku atdalījumu starp vadības un barošanas ķēdēm. Divu kontaktu konfigurācija ļauj vienu spolīti izmantot divu neatkarīgu ķēžu vadībai, ietaupot vietu un vienkāršojot vadu savienojumus. Kompaktais izmērs un standarta tapu izvietojums atvieglo montāžu blīvos paneļos un nomaiņu esošās instalācijās.

Piemērots

• Zemsprieguma DC signālu pārsūtīšanai automatizācijas paneļos
• Mazāku AC vai DC ierīču un slodžu vadīšanai līdz 8 A
• Signālu maršrutēšanai un vienkāršām aizsardzības shēmām iekārtās
• Kompaktiem releju moduļiem ēku automatizācijā un vadības skapjos

Galvenās specifikācijas

• Spolītes spriegums: 24 V DC
• Kontaktu konfigurācija: divi neatkarīgi pārslēdzami kontakti (2 × SPDT)
• Kontaktu strāvas vērtība: 8 A katram kontaktam
• Kontaktu veids: elektromehāniski (mehāniska atdalīšana nodrošina galvanisku izolāciju)
• Paredzēts pārslēgšanai: zemsprieguma AC un DC slodzes
• Forma: kompakts releju modulis paneļu vai PCB montāžai

Kā lietot

Pieslēdziet 24 V DC pie spolītes tapas, lai aktivizētu releju; pieslēguma gadījumā kopējie kontakti pārslēgsies uz aktīvo stāvokli. Pievienojiet slodzes vadus pie kopējā, normāli atvērtā un normāli slēgtā kontakta atbilstoši nepieciešamajai vadības loģikai. Pārliecinieties, ka katras slodzes strāva nepārsniedz 8 A, un ievērojiet pareizo polaritāti DC slodzēm, ja nepieciešams. Montējiet releju atbilstošā ligzdā vai uz plates, sekojot ieteiktajai izvietošanai, lai nodrošinātu drošu mehānisku un elektrisku savienojumu.

Ieteikumi lietošanai

Lai nodrošinātu drošu darbību, salīdziniet slodzes strāvas un pārslēgšanas frekvenci ar releja elektrisko izturību. Uzstādiet atbilstošus drošinātājus vai pārslodzes aizsardzību uz pārslēdzamajām ķēdēm un atdaliet vadības vadus no augstas jaudas vadītājiem, lai samazinātu traucējumus. Induktīvu slodžu pārslēgšanai izmantojiet slāpēšanas elementus vai RC/snubber ķēdes, lai aizsargātu kontaktus un pagarinātu kalpošanas laiku.
