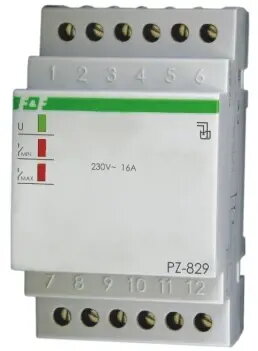

Šķidruma līmeņa kontroles relejs FF PZ-829, 16 A, 2 poli, ieeja 1–100 kΩ

FF PZ-829 ir šķidruma līmeņa vadības relejs, kas paredzēts tvertņu, baseinu un rezervuāru līmeņa uzraudzībai un kontrolei. Ierīce pieņem zondus vai ieejas pretestību diapazonā no 1 līdz 100 kΩ un nodrošina divpolu izvada kontaktu ar 16 A pārslēgšanas spēju, kas padara to piemērotu mazāku sūkņu, vārstu un trauksmes shēmu tiešai vadībai mājsaimniecību un vieglās rūpniecības risinājumos.

Priekšrocības

Relejs nodrošina uzticamu līmeņa noteikšanu, izmantojot pretestības tipa zondus, un stabilu divpolu kontaktu darbību drošai līdzstrāvas/maiņstrāvas slodžu pārslēgšanai līdz 16 A. Ieejas pretestības plašais diapazons 1–100 kΩ ļauj to izmantot ar dažādiem zondu tipiem un uzstādīšanas variantiem. Kompaktais dizains vienkāršo vadu savienojumu izveidi un iekļaušanos esošajās vadības panelīs, samazinot uzstādīšanas un palaišanas laiku.

Piemērots

• Sūkņu ieslēgšana/izslēgšana dzīvojamo ēku un komerciālos pagrabu sistemas
• Trauksmes aktivizēšana augsta/zema līmeņa gadījumā
• Līmeņa automatizācija mazās tvertnēs un rezervuāros
• Integrācija ūdensapgādes sistēmu vadības paneļos

Atslēgas specifikācijas

• Kontaktu konfigurācija: divpolu
• Nominalais pārslēgšanas strāvas lielums: 16 A
• Ieejas pretestības diapazons: 1–100 kΩ
• Ieejas signāla veids: pretestības tipa līmeņa zondi
• Tipiskās lietojuma jomas: sūkņu vadība, trauksmes shēmas, līmeņa automatizācija

Kā lietot

Uzstādiet releju piemērotā korpusā vai vadības panelī, ievērojot vietējās elektrodrošības prasības. Pievienojiet pretestības tipa zondus pie attiecīgajām ieejas terminālēm un pieslēdziet vadāmo slodzi pie divpolu kontaktu izvadiem. Pārbaudiet barošanas sprieguma atbilstību un zondus pirms strāvas piešķiršanas. Novietojiet zondus atbilstoši nepieciešamajiem augstuma sliekšņiem un veiciet funkcionālu pārbaudi, simulējot līmeņa izmaiņas, lai pārliecinātos, ka relejs pareizi pārslēdz sūkni vai trauksmi.

Lietošanas ieteikumi

Izmantojiet zondus un kabeļus, kas paredzēti konkrētajai šķidruma videi (izturīgi pret mitrumu un koroziju) un ievērojiet zemējuma prasības. Ja slodze tuvojas nominālajai vērtībai, apsveriet papildu kontaktora izmantošanu, lai pagarinātu releja kontaktu kalpošanas laiku. Regulāri pārbaudiet zondu un spailju stāvokli korozijas vai atslābināšanās novēršanai un uzticamai darbībai.
