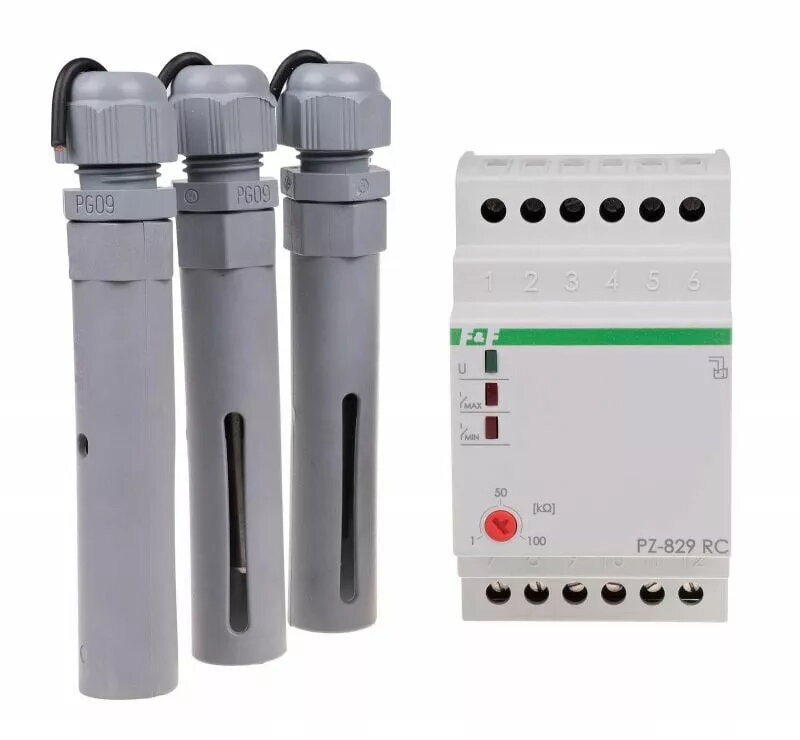

Šķidruma līmeņa kontroles relejs FF PZ-829 RC 16A 2P priekš 3 zondiem, 1–100 kΩ

Šķidruma līmeņa kontroles relejs FF PZ-829 RC ir divpolu slēdzis ar nominālo strāvu 16 A, paredzēts darbam ar trim ārējiem zondiem. Ierīce pieņem zondiem raksturīgo ieejas pretestību diapazonā 1–100 kΩ un uzrauga šķidruma līmeni, lai ieslēgtu vai izslēgtu sūkņus, vārstus vai trauksmes ķēdes. Tas ir piemērots vienkāršai tvertņu līmeņa kontrolei, drenāžas sūkņu aizsardzībai un vienkāršām automatizācijas shēmām, kur lieto zondus vietā mehāniskiem peldošiem elementiem.

Priekšrocības

Divpolu slēgšanas iespēja un 16 A nominālais strāvas vērtējums ļauj tieši vadīt daudzas mazjaudas ierīces un sūkņus. Plašais pieļaujamās zondpretestības diapazons (1–100 kΩ) nodrošina savietojamību ar dažādiem zondiem pēc materiāla un garuma. Trīzuņu konfigurācija atbalsta vienkāršu tukšs/pilns loģiku vai augsta/zema līmeņa trauksmi bez papildu vadības moduļiem. Kompakts dizains un vienkārša savienošana atvieglo uzstādīšanu un apkopi.

Piemērots

• Mājsaimniecību un nelielu komerciālu ūdens tvertņu vadībai
• Drenāžas sūkņu ieslēgšanai/izslēgšanai, lai novērstu applūšanu
• Augsta/zema līmeņa trauksmes sistēmām rezervuāros un cisternās
• Vienkāršai automatizācijai laistīšanā, dzesēšanas sistēmās vai procesa tvertnēs

Atslēgas specifikācijas

• Komutācijas polu skaits: 2-polu relejs
• Nominālā slodzes strāva: 16 A
• Zondu ieejas pretestības diapazons: 1–100 kΩ
• Zondu konfigurācija: paredzēta trim zondiem (kopējais, augšējais, apakšējais)
• Funkcija: šķidruma līmeņa uzraudzība un ieslēgšanas/izslēgšanas vadība

Kā lietot

Uzstādiet releju sausā, ventilējamā nodalījumā vai uz DIN sliedes saskaņā ar vietējiem elektroinstalācijas noteikumiem. Pievienojiet trīs zondus pie atbilstošajām klemmēm (kopējais, augšējais, apakšējais) un pārliecinieties par drošiem savienojumiem. Pievienojiet slodzi (sūkni, vārstu vai trauksmi) releja izvades kontaktiem, ņemot vērā 16 A slodzes limitu, un nodrošiniet atbilstošu barošanu saskaņā ar dokumentāciju. Novietojiet zondus tvertnē tā, lai augšējais un apakšējais zonds atbilstu vēlamajiem slēgšanas līmeņiem. Vispirms pārbaudiet darbību bez slodzes, lai pārliecinātos par pareizu darbību.

Lietošanas ieteikumi

Izmantojiet korozijizturīgus zondus atbilstoši šķidruma tipam un novietojiet zondvadu pa ceļam, kas izvairās no elektromagnētiskām traucēm. Nepārsniedziet 16 A komutācijas limitu — lielākiem sūkņiem izmantojiet ārēju kontaktoru. Regulāri pārbaudiet zondklemmas un releja kontaktus uz korozijas un vaļīguma pazīmēm; bojātus zondus nomainiet.
