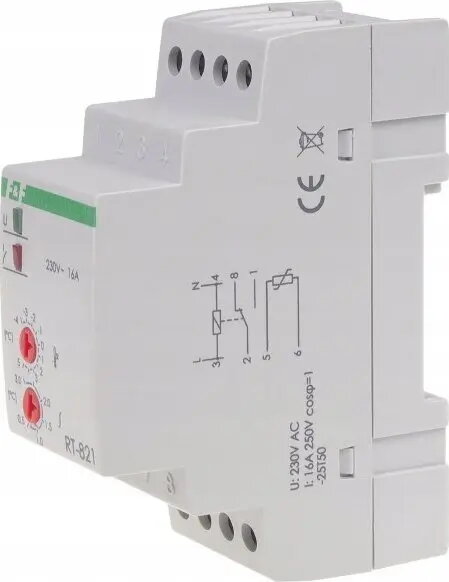

Temperatūras regulators FF RT-821B, DIN sliedei, -4…5 °C, 16 A, 1NO/1NC, 230 V AC, bez sensora

FF RT-821B ir DIN sliedes tipa temperatūras regulators, paredzēts dzesēšanas sistēmu vadībai. Tas nodrošina precīzu temperatūras regulēšanu aukstajā diapazonā ar regulējamu uzstādījumu no -4 līdz 5 °C un satur vienu pārslēdzamu izeju, ko var konfigurēt kā normāli atvērtu vai normāli slēgtu. Ierīce darbojas no 230 V AC barošanas un tiek piegādāta bez temperatūras zondes, tāpēc ārējs sensors jāizvēlas atsevišķi atbilstoši uzstādījuma prasībām.

Priekšrocības

Kompaktais DIN sliedes montāžas izpildījums atvieglo uzstādīšanu vadības skapjos. Regulējamais uzstādījums un vienkāršā pārslēdzamā izejas konfigurācija nodrošina pielāgojamību dažādām dzesēšanas vadības shēmām. Nominālais slēgšanas strāvas līmenis 16 A pie 230 V AC ļauj daudzos gadījumos tieši vadīt standarta dzesēšanas slodzes bez papildu relejiem. Regulators bez iebūvēta sensora ļauj izvēlēties ārējo zondi ar nepieciešamo precizitāti un kabeļa garumu.

Piemērots

• Tirdzniecības un nelielu rūpniecisko dzesēšanas skapju un aukstuma kameru vadībai
• Kompresoru, iztvaikotāju ventilatoru un atkausēšanas shēmu pārvaldībai
• Modernizācijai vai jaunām uzstādēm, kur priekšroka tiek dota DIN sliedes montāžai

Galvenās specifikācijas

• Uzstādījuma diapazons: -4 līdz 5 °C
• Izeja: viena pārslēdzama kontaktu izeja, konfigurējama kā NO vai NC
• Nominālā slēgšanas strāva: 16 A pie 230 V AC
• Barošana: 230 V AC
• Montāža: DIN sliede
• Sensors: nav iekļauts — pieļaujams ārējā temperatūras sensora pieslēgums

Kā lietot

Uzstādiet regulatoru uz standarta DIN sliedes piemērotā skapī, kas nodrošina aizsardzību pret mitrumu un mehāniskiem bojājumiem. Pieslēdziet 230 V AC barošanu un vadāmo slodzi saskaņā ar ierīces savienojumu shēmu, kā arī uzstādiet piemērotu ārējo temperatūras sensoru izvēlētajā mērpunktā. Iestatiet uzstādījumu -4 līdz 5 °C robežās un izvēlieties kontakta režīmu (normāli atvērts vai normāli slēgts) atbilstoši dzesēšanas sistēmas vadības loģikai. Pārbaudiet pareizu savienojumu un sensora reakciju pirms ierīces regulāras ekspluatācijas.

Lietošanas ieteikumi

Izvēlieties temperatūras sensoru ar atbilstošu precizitāti un kabeļa garumu attiecīgajai uzstādīšanai. Novietojiet sensoru tā, lai tas mērītu gaisa vai produkta temperatūru kontrolējamajā zonā un neatrastos tiešā saskarē ar siltumu radītājiem. Nodrošiniet, ka elektropieslēgumi atbilst vietējām prasībām; izvērtējiet aizsardzības ierīču vai kontaktoru izmantošanu, ja jāslēdz induktīvas slodzes, piemēram, kompresori.
