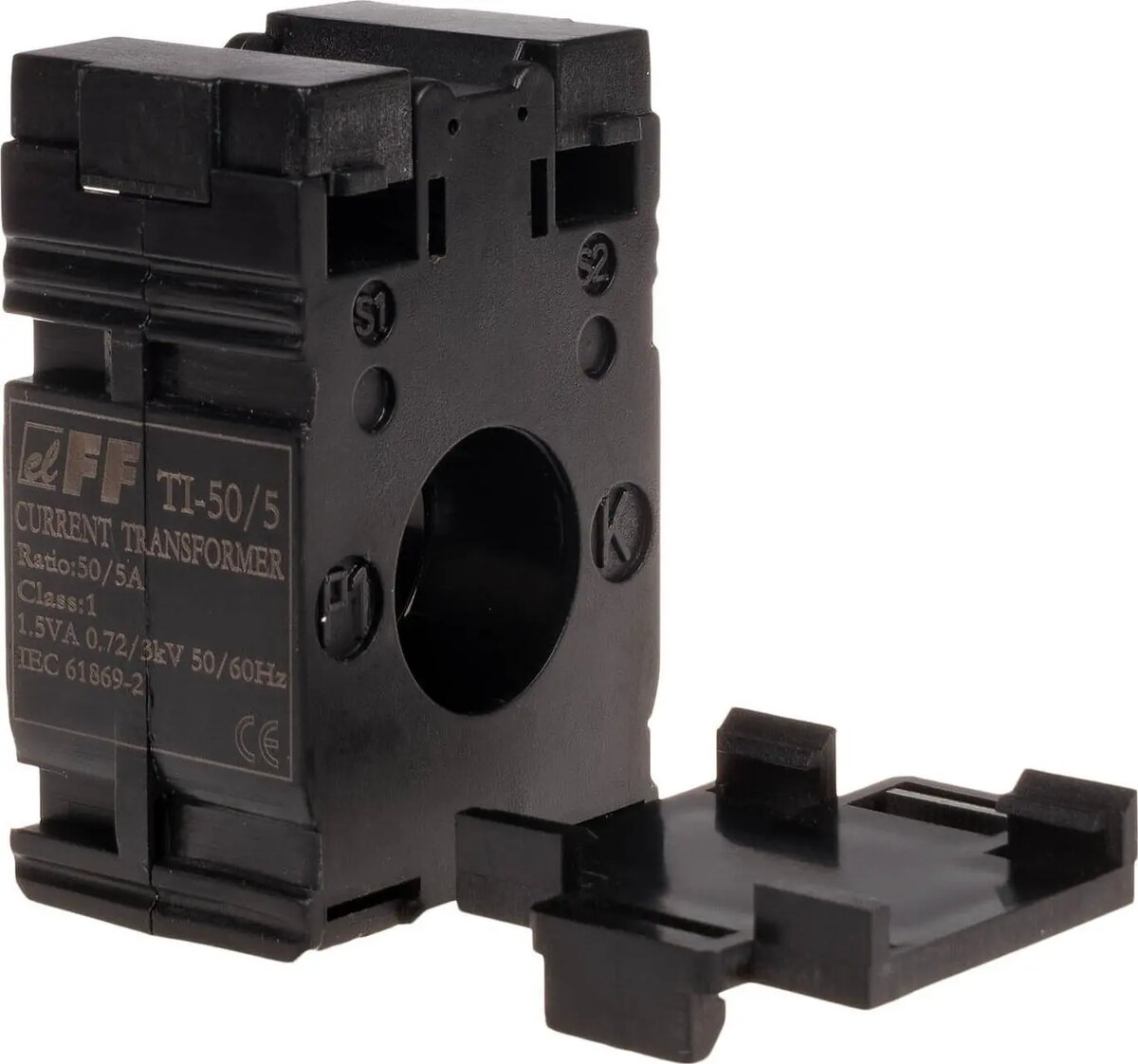

Strāvas transformators FF TI-50-5 50/5A 2.5VA

FF TI-50-5 ir augstas precizitātes strāvas transformators, kas paredzēts precīzai elektrisko parametru mērīšanai un uzraudzībai dažādās energosistēmās. Ar transformācijas koeficientu 50/5A un nominālo jaudu 2,5VA šī ierīce kalpo kā būtisks saskarnes elements starp augstsprieguma primārajām ķēdēm un standarta sekundārajām mērierīcēm. Tā izturīgā konstrukcija nodrošina uzticamu darbību gan rūpnieciskās, gan dzīvojamās elektroietaisēs, atvieglojot precīzu datu iegūšanu enerģijas pārvaldībai un sistēmu aizsardzībai.

Priekšrocības

FF TI-50-5 galvenā priekšrocība ir spēja droši pārveidot augstas primārās strāvas uz vadāmu 5A sekundāro signālu, kas ir saderīgs ar standarta mērinstrumentiem. Šis transformators ir izstrādāts ilgtermiņa stabilitātei un precizitātei, samazinot signāla kropļojumus un nodrošinot, ka pievienotās ierīces saņem precīzus rādījumus. Tā kompaktais izmērs ļauj efektīvi integrēt ierīci sadales skapjos, kur vieta bieži ir ierobežota, savukārt izturīgā uzbūve nodrošina stabilu darbību tipiskos elektriskās slodzes apstākļos.

Piemērots

• Elektriskās strāvas uzraudzībai rūpnieciskās iekārtās
• Integrācijai ar enerģijas skaitītājiem patēriņa uzskaitei
• Signālu padošanai uz aizsardzības relejiem sadales skapjos
• Izmantošanai ar analogajiem un digitālajiem ampērmetriem dzīvojamo māju elektrotīklos

Šis transformators nav piemērots lietojumiem, kam nepieciešama augstas precizitātes klase, kas pārsniedz tā specifikācijas, vai izmantošanai vidēs ar ekstremāliem elektromagnētiskiem traucējumiem, kas var apdraudēt signāla integritāti. Tas arī nav paredzēts tiešam savienojumam ar augstsprieguma līnijām bez atbilstošiem izolācijas un drošības pasākumiem.

Galvenās specifikācijas

• Transformācijas koeficients: 50/5A
• Nominālā jauda: 2,5VA
• Frekvenču diapazons: 50-60Hz
• Montāžas veids: Uz paneļa vai DIN sliedes
• Precizitātes klase: Standarta rūpnieciskā

Uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Primārais vadītājs jāizver caur transformatora atveri, ievērojot pareizo orientāciju, kā norādīts marķējumā. Sekundārās spailes jāpievieno mērierīcei, izmantojot atbilstoša šķērsgriezuma vadus, lai novērstu sprieguma kritumu un nodrošinātu mērījumu precizitāti. Vienmēr pārliecinieties, ka sekundārā ķēde ir noslēgta pirms strāvas padeves primārajai ķēdei, lai novērstu bīstama augstsprieguma rašanos.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu sistēmas primārā strāva nepārsniedz 50A
• Pārbaudiet, vai jūsu skaitītāja sekundārā ieeja ir saderīga ar 5A signālu
• Pārbaudiet pieejamo vietu elektriskajā skapī montāžai
• Apstipriniet nepieciešamo precizitātes klasi jūsu konkrētajam lietojumam

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka sekundārās spailes ir pievienotas slodzei vai īsslēgtas pirms strāvas plūsmas caur primāro tinumu, lai novērstu bīstamus sprieguma lēcienus un iespējamus transformatora bojājumus.
