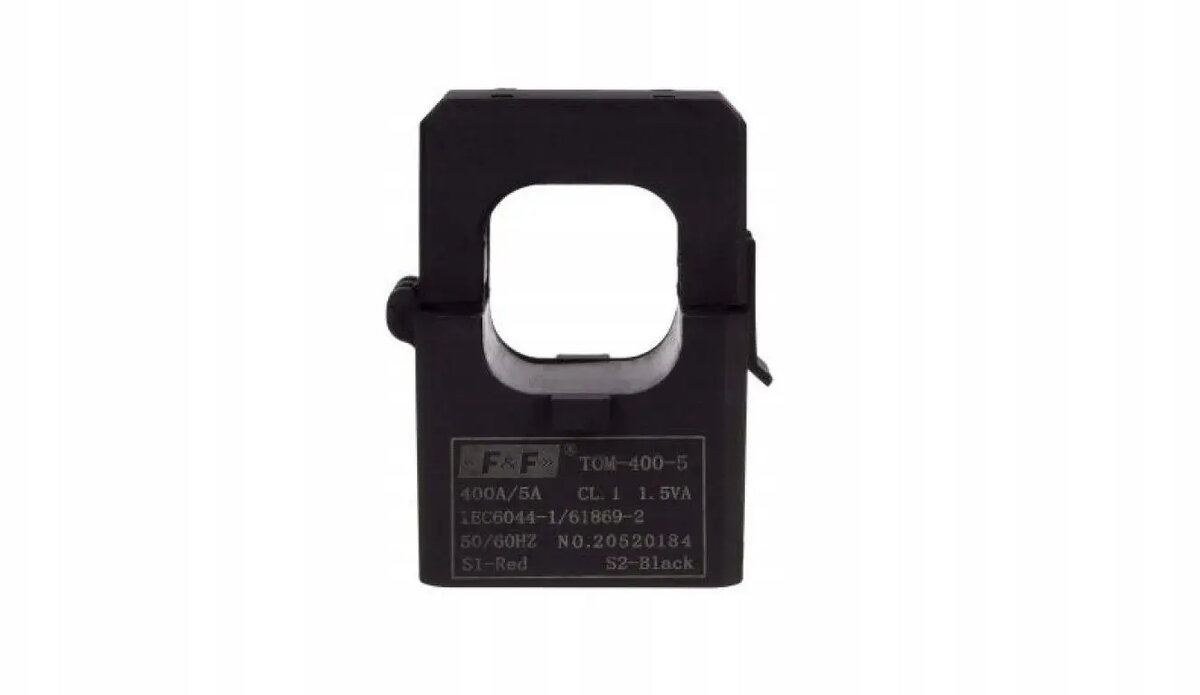

FF TOM-400-5 miniatūrs strāvas transformators ar atveramu serdi 400/5A 1,5VA

FF TOM-400-5 ir miniatūrs strāvas transformators ar dalītu serdi, kas paredzēts precīzai strāvas mērīšanai elektriskajās sistēmās. Ar 400/5A transformācijas koeficientu un 1,5VA jaudu šī ierīce ir īpaši izstrādāta neinvazīvai strāvas mērīšanai. Tās kompaktais dalītās serdes dizains ļauj tehniķiem uzstādīt sensoru tieši uz esošajiem kabeļiem, neatvienojot un nepārtraucot primāro ķēdi, kas padara to par efektīvu risinājumu modernizācijas un apkopes darbiem.

Priekšrocības

FF TOM-400-5 galvenā priekšrocība ir dalītās serdes dizains, kas ievērojami samazina uzstādīšanas laiku un darbaspēka izmaksas, novēršot nepieciešamību pēc strāvas padeves pārtraukumiem. Tā miniatūrais izmērs ir ideāli piemērots integrācijai blīvi izvietotos elektriskajos sadales skapjos vai korpusos, kur vieta ir ierobežota. Turklāt ierīce nodrošina uzticamus un precīzus mērījumu datus, garantējot stabilu darbību enerģijas pārvaldības un uzraudzības sistēmās, vienlaikus saglabājot augstus drošības standartus.

Piemērots

• Enerģijas uzraudzības un apakšuzskaites sistēmām
• Rūpnieciskajai automatizācijai un vadības procesiem
• Esošo elektrisko instalāciju modernizācijai
• Slodzes pārvaldības un elektroenerģijas sadales uzraudzībai

Kad tas var nebūt piemērots

Šis transformators nav paredzēts lietošanai augstsprieguma elektropārvades līnijās vai vidēs, kas pārsniedz tā norādītos strāvas un jaudas parametrus. Tas arī nav piemērots lietojumiem, kuros nepieciešama pastāvīga, laboratorijas līmeņa precizitāte, kur transformatori ar cieto serdi varētu piedāvāt nedaudz zemākus fāzes nobīdes raksturlielumus.

Galvenās specifikācijas

• Transformācijas koeficients: 400/5A
• Jaudas rādītājs: 1,5VA
• Konstrukcija: Dalīta serde (atverama)
• Pielietojums: Miniatūra strāvas mērīšana

Kā lietot

Lai uzstādītu FF TOM-400-5, atveriet dalītās serdes korpusu, atbrīvojot fiksācijas mehānismu. Novietojiet transformatoru ap primāro vadītāju, kuru nepieciešams uzraudzīt. Pirms korpusa aizvēršanas pārliecinieties, ka serdes virsmas ir tīras un bez netīrumiem. Pēc aizvēršanas pievienojiet sekundārās izejas spailes savai mērierīcei, piemēram, enerģijas skaitītājam vai datu reģistratoram, nodrošinot pareizu polaritāti precīziem rādījumiem.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka primārā strāva nepārsniedz 400A
• Pārbaudiet, vai jūsu mērierīces sekundārā ieeja ir saderīga ar 5A signālu
• Pārbaudiet kabeļa fiziskos izmērus, lai tas ietilptu transformatora atverē
• Apstipriniet nepieciešamo precizitātes klasi savam konkrētajam uzraudzības lietojumam

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka sekundārā ķēde ir pievienota slodzei vai īssavienota pirms primārā vadītāja pieslēgšanas strāvai, lai novērstu bīstamu sprieguma uzkrāšanos. Uzstādīšanas laikā ievērojiet visus vietējos elektrodrošības noteikumus.
