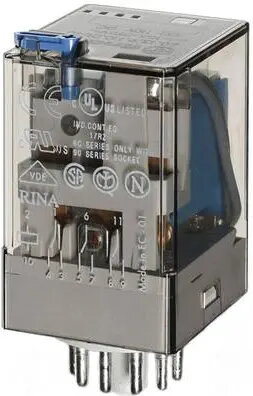

Elektromehāniskais relejs Finder 60.13.9.024.5070 24 V DC 10 A 3 pārslēdzami kontakti

Finder elektromehāniskā releja modelis 60.13.9.024.5070 ir kompakts pārslēgšanas elements ar 24 V DC spolīti un trim maiņas kontaktiem (trīs SPDT kontakti). Relejam ir mehāniska izolācija starp spolīti un kontaktiem, un tas paredzēts vadības un automatizācijas sistēmām, kur nepieciešama uzticama slodžu pārslēgšana līdz 10 A. Ierīce piemērota uzstādīšanai vadības skapjos, ligzdās vai uz DIN sliedes, atkarībā no montāžas piederuma.

Priekšrocības

Relejam ir trīs neatkarīgi maiņas kontakti, kas ļauj organizēt vairāku ķēžu vadību, un 24 V DC spolīte, kas atbilst standarta zemas sprieguma vadības sistēmām. Maksimālā komutācijas strāva līdz 10 A padara to piemērotu apkures, ventilācijas, gaismas un palīgslodžu vadībai. Elektromehāniskā konstrukcija nodrošina skaidru atdalījumu starp ieslēgšanas un izslēgšanas stāvokļiem un gādā par galvanisku izolāciju starp vadības un kontaktu ķēdēm.

Piemērots

• Gaismas ķēžu pārslēgšana komerciālās un dzīvojamās telpās
• HVAC aktuatoru un sūkņu vadība
• Automatizācijas loģika un bloķēšanas shēmas vadības skapjos
• Palīgslodžu pārslēgšana rūpnieciskajās vadības sistēmās

Atslēgas specifikācijas

• Spolītes spriegums: 24 V DC
• Kontaktu konfigurācija: 3 maiņas kontakti (SPDT)
• Maksimālā komutācijas strāva: 10 A uz kontaktu
• Kontaktu tipa: elektromehāniskie kontakti (atbilstoši uzticamai komutācijai)
• Montāža: ligzda vai DIN sliede atkarībā no piederumiem
• Izolācija: galvaniska atdalīšana starp spolīti un kontaktiem

Kā lietot

Uzstādiet releju uz atbilstošas ligzdas vai DIN sliedes adaptera saskaņā ar Finder montāžas specifikācijām un pieslēdziet spolīti pie 24 V DC vadības avota, ievērojot polaritāti, ja nepieciešams. Pievienojiet slodzes pie kopējiem un normāli atvērtiem/normāli slēgtiem kontaktiem atbilstoši vajadzīgajai vadības loģikai. Pārliecinieties, ka katras slodzes strāva nepārsniedz 10 A, un nodrošiniet atbilstošu drošināšanu vai aizsardzību. Pēc pieslēgšanas īsi aktivizējiet spolīti, lai pārbaudītu kontaktu darbību, pirms releju nodod ekspluatācijā.

Lietošanas ieteikumi

Izmantojiet releju tikai tā darbības robežās un nodrošiniet pārslodzes aizsardzību katrai ķēdei. Induktīvu slodžu gadījumā (motori, solenoīdi) iesakāms lietot slāpēšanas elementus vai atbilstošas aizsardzības shēmas, lai pagarinātu kontaktu kalpošanas laiku. Smagos vai putekļainos apstākļos veiciet regulāru kontaktu un montāžas pārbaudi.
