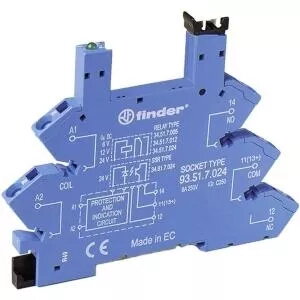

Finder 93.51.7.024 releja ligzda 34. sērijas relejiem

Finder 93.51.7.024 ir augstas kvalitātes, šaura profila releja ligzda, kas īpaši izstrādāta Finder 34. sērijas elektromehāniskajiem un pusvadītāju relejiem. Ar tikai 6,2 mm platumu šis komponents ir paredzēts, lai maksimāli palielinātu vietas efektivitāti blīvi izvietotos rūpnieciskās vadības paneļos un automatizācijas skapjos. Tas nodrošina drošu un stabilu releja montāžas saskarni, garantējot uzticamu elektrisko savienojumu dažādiem pārslēgšanas uzdevumiem zemsprieguma vadības ķēdēs.

Priekšrocības

Šī releja ligzda piedāvā būtiskas priekšrocības mūsdienu elektriskajās instalācijās, galvenokārt pateicoties tās vietu taupošajam dizainam, kas ļauj izvietot komponentus ar augstu blīvumu uz standarta DIN sliedēm. Atsperu spaiļu izmantošana atvieglo ātru un pret vibrācijām noturīgu vadu pievienošanu, kas samazina uzstādīšanas laiku un apkopes prasības. Tās izturīgā konstrukcija nodrošina ilgtermiņa darbības uzticamību, savukārt saderība gan ar 34. sērijas elektromehāniskajām, gan pusvadītāju releju versijām nodrošina elastību dažādām automatizācijas vajadzībām.

Piemērots

• Rūpnieciskās automatizācijas un vadības sistēmām
• Starpreleju lietojumiem
• Elektriskajiem skapjiem ar ierobežotu vietu
• Zemsprieguma pārslēgšanas ķēdēm
• Uz DIN sliedes montējamām vadības iekārtām

Kad tas var nebūt piemērots

Šī ligzda nav paredzēta lietošanai ar relejiem, kas neietilpst Finder 34. sērijā, jo fiziskā un elektriskā saskarne ir īpaši pielāgota tieši šiem modeļiem. Tāpat tas nav piemērots augstsprieguma sadales sistēmām vai lietojumiem, kuros vadu šķērsgriezums pārsniedz atsperu spaiļu ietilpību.

Galvenās specifikācijas

• Saderīgs ar Finder 34. sērijas relejiem (34.51 un 34.81)
• Darbības sprieguma diapazons: 6 V līdz 24 V līdzstrāva
• Montāžas veids: DIN sliede
• Savienojuma veids: Atsperu spailes
• Platums: 6,2 mm
• Izmēri: 93,6 mm x 76 mm x 6,2 mm

Kā lietot

Lai uzstādītu ligzdu, uzspiediet to uz standarta 35 mm DIN sliedes, līdz tā nofiksējas. Ievietojiet saderīgo Finder 34. sērijas releju ligzdas saskarnē, pārliecinoties, ka kontakti ir pareizi izlīdzināti. Pievienojiet vadības un slodzes vadus atsperu spailēm, ievietojot notīrīto vada galu spailes atverē. Pārliecinieties, ka jūsu ķēdes darbības spriegums paliek norādītajā 6-24 V līdzstrāvas diapazonā, lai novērstu releja vai ligzdas bojājumus.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu releja modelis pieder Finder 34. sērijai
• Pārliecinieties, ka jūsu vadības ķēdes spriegums ir no 6 V līdz 24 V līdzstrāvas
• Pārbaudiet pieejamo vietu uz DIN sliedes, lai ievietotu 6,2 mm platu komponentu
• Ņemiet vērā, ka relejs nav iekļauts komplektā un ir jāiegādājas atsevišķi

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir atvienota pirms releja uzstādīšanas vai nomaiņas ligzdā. Izmantojiet piemērotus instrumentus vadu notīrīšanai, lai nodrošinātu drošu savienojumu atsperu spailēs, un pārbaudiet, vai vada šķērsgriezums atbilst spaiļu specifikācijām.
