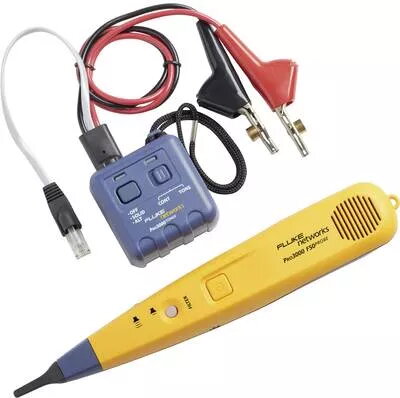

Kabeļu lokalizators FLUKE PRO3000F ar 50 Hz filtru

FLUKE PRO3000F ar 50 Hz filtru ir kabeļu meklētājs, paredzēts pazemes vai slēpto barošanas un signālkabeļu atrašanai. Ierīce darbojas ar raidītāju un uztvērēju, lai noteiktu kabeļa maršrutu, lokalizētu pārtraukumus vai īssavienojumus un pārbaudītu nepārtrauktību vidē, kurā pastāv tīkls frekvences traucējumi. 50 Hz filtrs samazina tīkla radītās falsifikācijas, uzlabojot noteikšanas uzticamību darbā pie elektroapgādes līnijām. Ierīce ir paredzēta lauka apstākļiem un piemērota elektriķiem, komunālo pakalpojumu darbiniekiem un objektu apkopes speciālistiem.

Priekšrocības

50 Hz filtra klātbūtne samazina maiņstrāvas traucējumus, nodrošinot skaidrāku signālu kabeļu meklēšanai blīvi apdzīvotās vai tehniskās zonās. Raidītāja un uztvērēja kombinācija ļauj veikt gan aktīvu, gan pasīvu meklēšanu, vienkāršojot maršruta noteikšanu un defektu atrašanu. Vienkāršas vadības, skaņas un vizuālās indikācijas palīdz ātri interpretēt signālu, bet izturīgs korpuss un bateriju barošana padara ierīci piemērotu darbiem ārpus telpām.

Piemērots

• Pazemes barošanas un signālkabeļu meklēšanai dzīvojamos, komerciālos un rūpnieciskos objektos
• Pārtraukumu, īssavienojumu un bojājumu lokalizēšanai kabeļa garumā
• Kabeļa nepārtrauktības un maršruta pārbaudei pirms rakšanas vai būvdarbiem
• Darbiem pie iedarbinātām tīkla līnijām, kur iespējams 50 Hz traucējumu ietekmes
• Komunālo pakalpojumu uzturēšanai, inspekcijām un elektroinstalācijas diagnostikai

Galvenās specifikācijas

• Darbošanās režīmi: raidītājs un uztvērējs aktīvai un pasīvai atrašanai
• 50 Hz filtrs, kas slāpē maiņstrāvas traucējumus un uzlabo noteikšanas precizitāti
• Pārnēsājama bateriju darbināma konstrukcija, piemērota lauka darbiem
• Skaņas un vizuālās indikācijas signāla stipruma un virziena noteikšanai
• Izturīgs korpuss, paredzēts darbam ārējā vidē

Kā lietot

Pievienojiet raidītāju pārbaudāmajam vadam vai izmantojiet strāvas skavu, ja tāda ir pieejama, pēc tam ieslēdziet raidītāju un izvēlieties piemērotu izejas līmeni. Ar uztvērēju skenējiet paredzēto kabeļa maršrutu, vērojot signāla stipruma un virziena izmaiņas pēc indikācijām un audio signāliem. Aktivizējiet 50 Hz filtru, strādājot zonās ar spēcīgiem tīkla traucējumiem, lai mazinātu viltus signālus. Lai lokalizētu bojājumu, sekojiet signālam līdz vietai, kur tas vājinās vai pazūd; nepārtrauktības pārbaudei vērojiet stabilu reakciju gar visa kabeļa garumu.

Ieteikumi lietošanai

Pirms darba ievērojiet objekta drošības prasības un, ja iespējams, atslēdziet ķēdes. Pārbaudiet bateriju līmeni un veiciet īsu funkcionalitātes testu raidītājam un uztvērējam. Strādājot tuvu pieslēgtām iekārtām, ievērojiet drošu attālumu un izmantojiet 50 Hz filtru, lai samazinātu tīkla ietekmi. Labākam rezultātam kombinējiet aktīvu raidītāja pieslēgumu ar pasīvu skenēšanu pa visu maršrutu un atkārtoti pārbaudiet aizdomīgus punktus no dažādiem virzieniem.
