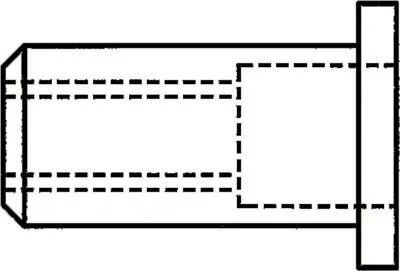

Aklā uzgriežnīca (kniedes uzgrieznis) GESIPA M5, tērauds, flancis 7×11,5 mm

Blind rivet nut GESIPA M5 tērauda izpildījumā ar flangu 7×11,5 mm nodrošina uzticamu iekšējo M5 vītni plānās vai caurulainās detaļās, kur piekļuve ir iespējama tikai no vienas puses. Šāds stiprinājums paredzēts lokšņu metālam, profiliem un montāžām, kur flanga konstrukcija nodrošina vienmērīgu slodzes sadali un vienkāršo uzstādīšanu no slēgtās puses. Tērauda materiāls piešķir paaugstinātu mehānisko izturību un tipisku korozijas izturību tērauda detaļām ar atbilstošu virsmas apstrādi.

Priekšrocības

Blind rivet nut ļauj izveidot iekšējo M5 vītni bez piekļuves detaļas otrai pusei, kas vienkāršo montāžu un remontdarbus. Flangs 7×11,5 mm palielina balsta laukumu un uzlabo slodzes sadali salīdzinājumā ar mazākiem flangiem. Tērauda izpildījums nodrošina lielāku šķērsgriezes un izstiepšanas izturību nekā daudzām krāsainā metāla alternatīvām, kas ir svarīgi strukturāliem savienojumiem. Uzstādīšana no vienas puses ir vienkārša un atkārtojama, izmantojot piemērotus instrumentus un sprauslas M5 izmēram.

Piemērots

• Lokšņu metāla stiprināšanai ar piekļuvi tikai no vienas puses
• Profila un rāmu montāžām, kur nepieciešama iekšējā M5 vītne
• Remontdarbiem korpusiem, paneļiem un aizsargkonstrukcijām
• Rūpnieciskām un vieglām konstrukcijām, kur nepieciešamas izturīgas kompakta izmēra vītņotas ieliktņi

Atskaites specifikācijas

• Vītnes izmērs: iekšējā M5 vītne
• Materiāls: tērauds
• Flanga izmēri: 7 × 11,5 mm
• Uzstādīšanas veids: blind (no vienas puses)
• Ieteicamais materiāla biezuma diapazons: piemērots plānām loksnēm un caurulainiem profiliem (jāprecizē ar instrumentu un materiālu)

Kā lietot

Norelacionējiet pareizu urbja diametru atbilstoši flanga izmēram un materiāla biezumam, pēc tam ievietojiet blind rivet nut atbilstošajā caurumā no pieejamās puses. Izmantojiet piemērotu instrumentu vai uzstādīšanas mandrīnu M5 izmēram, lai paplašinātu ieliktņa korpusu slēgtajā pusē līdz flangs cieši pieskaras detaļai. Pēc uzstādīšanas noņemiet instrumentu un pārliecinieties, ka iekšējā M5 vītne ir tīra; ja nepieciešams, izvadiet vītni ar krūmiņu vai kuterīti, lai noņemtu burrus. Ievietojiet atbilstošu M5 skrūvi vai vītņotu savienojumu, lai pabeigtu montāžu.

Ieteikumi lietošanai

Izvēlieties urbja izmēru un instrumenta sprauslas, kas atbilst flanga izmēriem un materiāla tipam, lai nodrošinātu korektu deformāciju. Korozijas kritiskos apstākļos apsveriet atbilstošus pārklājumus vai nerūsējoša tērauda risinājumus un pārbaudiet pieļaujamus griezes momentus M5 vītnei konkrētajā pamatnē. Pirms sērijveida montāžas veiciet izmēģinājuma uzstādījumu uz izmēģinājuma materiāla gabala.
