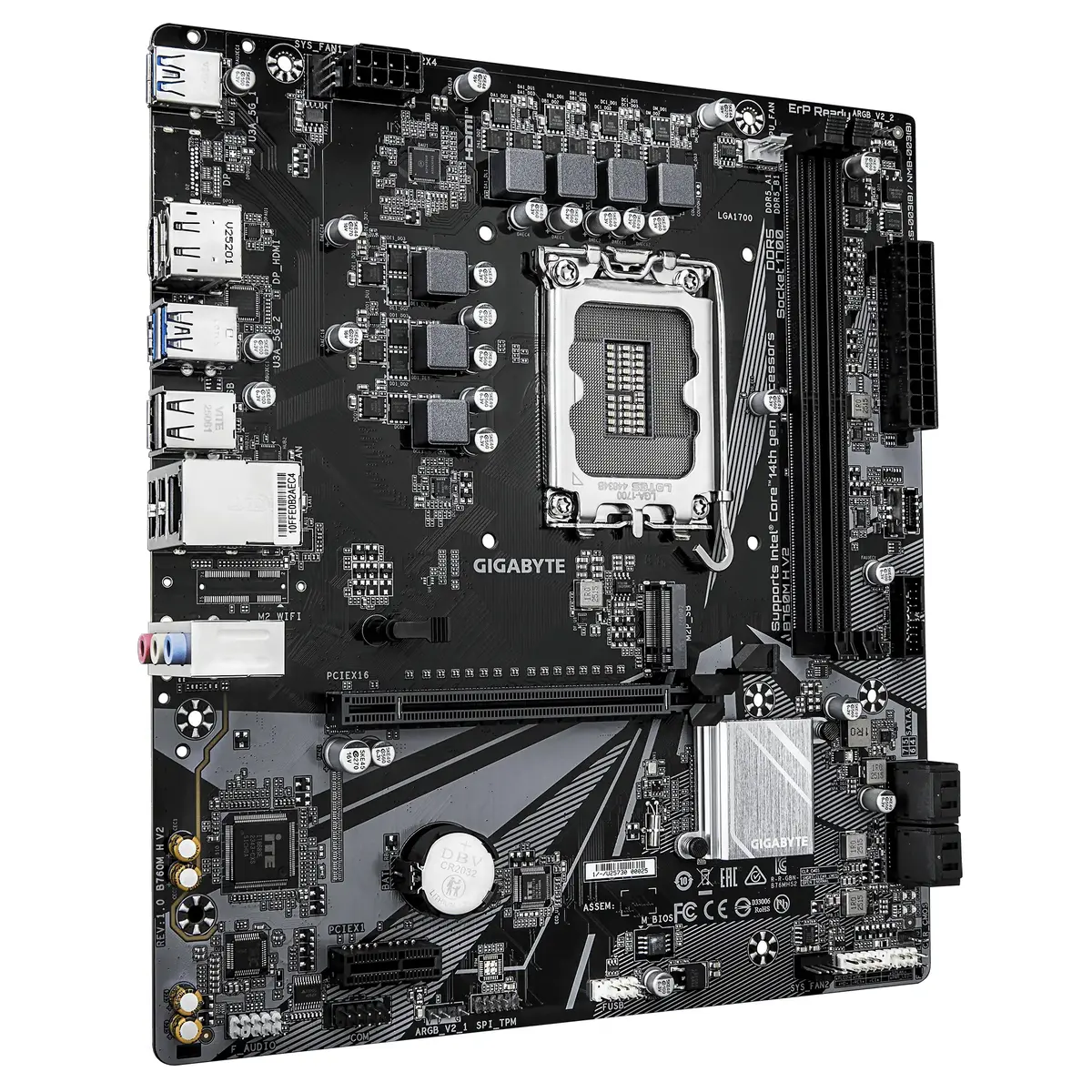

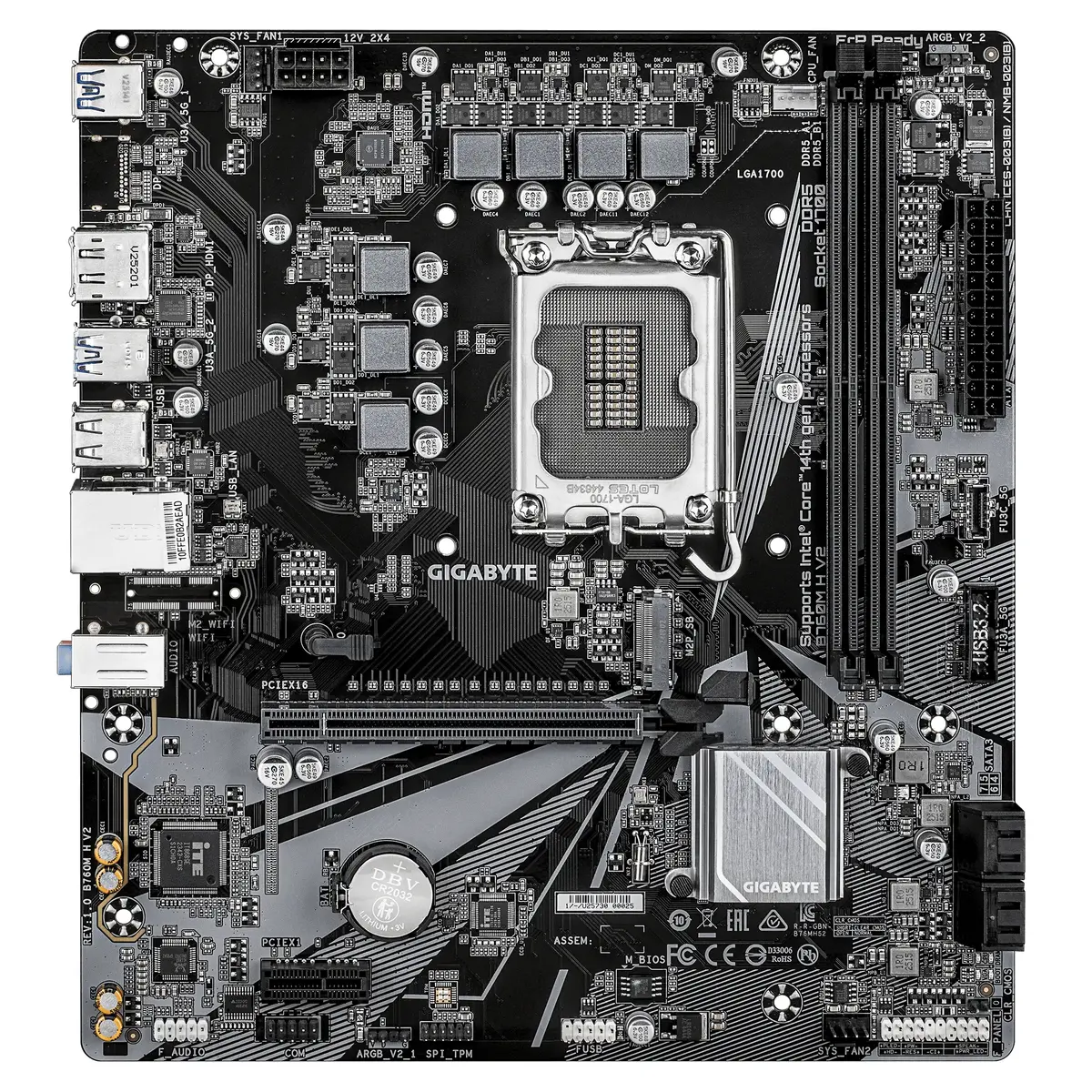

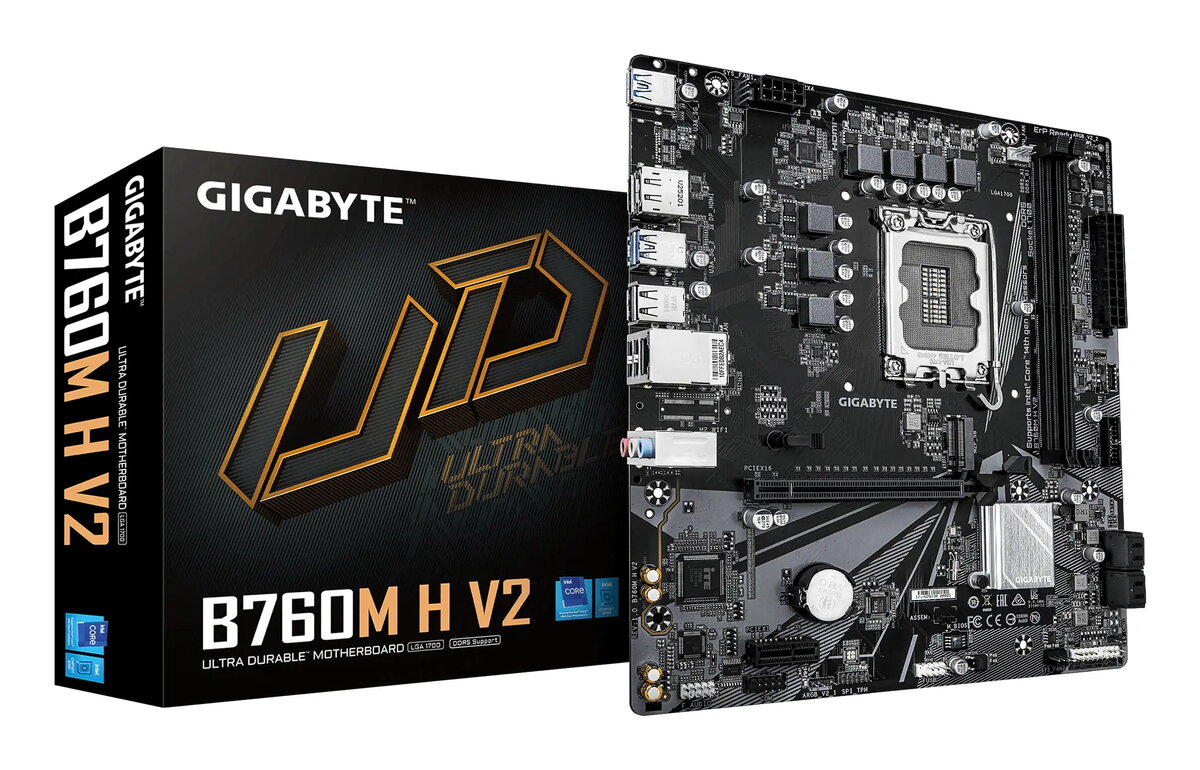

GIGABYTE B760M H V2 Micro-ATX mātesplate — Intel LGA1700, B760, 2×DDR5 DIMM (līdz 128 GB, līdz 8000 MHz O.C.), 1×PCIe 4.0 M.2, 1 GbE, USB 3.2 Gen1

Īpašības

Mātes plates formas faktors:

Micro ATX

Mātes plates chipset:

Intel B760 Express

Komponente:

PC (dators)

Audio izvades kanāli:

7.1

Dzesēšanas tips:

Pasīvs

Personāldatora veselības uzraudzība:

FAN, Temperatūra, Spriegums, Water cooling

Atbalstītās Windows operētājsistēmas:

Windows 10 x64, Windows 11 x64

Mātesplates mikroshēmojuma saime:

Intel

Barošanas avota veids:

ATX

Produkta krāsa:

Tumši brūna

Procesors

Procesora ražotājs:

Intel

Savietojami procesori:

Intel® Celeron®, Intel® Pentium® Gold

Procesora ligzda:

LGA 1700

Atmiņa

Atmiņas slotu skaits:

2

Maksimālā iekšējā atmiņa:

128 GB

Atbalstītās atmiņas veidi:

DDR5-SDRAM

Atbalstītie atmiņas pulksteņa ātrumi:

7000, 6800, 6600, 6400, 6200, 6000, 5800, 5600, 5400, 5200, 4800, 4000

Atmiņas kanāli:

Duālais kanāls

Nebuferēta atmiņa:

Jā

Atmiņas slotu tips:

DIMM

Atbalstītā atmiņas takts frekvence (maks.):

8000 MHz

Maksimāla iekšējā atmiņa ligzdā:

64 GB

ECC savietojamība:

ECC & non-ECC

Paplašināšanas sloti

PCI Express X1 (Gen 3.x) sloti:

1

M.2 (M) slotu skaits:

1

PCI Express x16 (Gen 4.x) ligzdas:

1

Pirmais M.2 lielākais atslēgas izmērs:

2280

Pirmā M.2 augstākā PCI Express paaudze:

4.0

Grafika

Maksimālā izšķirtspēja:

4096 x 2304

Paralēlās apstrādes tehnoloģijas atbalsts:

Netiek atbalstīts

DirectX versija:

12.0

HDCP:

Jā

HDCP versija:

2.3

Tīklošana

Ethernet/LAN savienojums:

Jā

LAN kontrollers:

Realtek RTL8111H

Wi-Fi: WiFi ir bezvadu ierīce savienojumam ar tīklu. Mūsdienās jaunākais ir 802.11 B/G/N/AC pieslēgums, kuram ir augstākā ātrdarbība (150 - 900Mb/s) un drošība. Ar 802.11 B/G arī var pieslēgties praktiski visiem tīkliem, tikai maksimālā ātrdarbība pieslēdzoties N vai AC tipa tīklam būs 54 Mb/s.

Nē

Ethernet interfeisa tips:

Tīkls Gigabit Ethernet

Iekšējie I/O

USB 2.0 savienotāji:

1

CPU ventilatora savienojums:

Jā

ATX Power savienotājs:

Jā

Komutatora ventilatoru skaits:

2

Priekšējā paneļa audio savienotājs:

Jā

TPM savienotājs:

Jā

EPS barošanas savienotājs (8-pin):

Jā

USB 3.2 Gen 1 (3.1 Gen 1) savienotāji:

2

SATA III savienotāju skaits:

4

Seriālā porta galvene:

1

USB 3.2 Gen 2 (3.1 Gen 2) savienotāji:

0

Priekšējā paneļa savienotājs:

Jā

12V strāvas savienotājs:

Jā

RGB LED tapu savienotājs:

Jā

RGM LED kontaktu turētāju skaits:

2

Procesora ventilatoru konektoru skaits:

1

EPS barošanas konektoru skaits (8 kontakti):

1

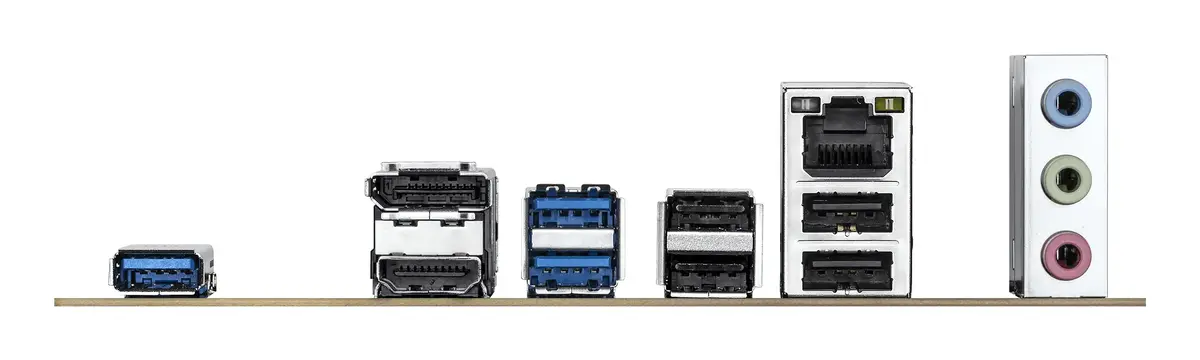

Aizmugurējā paneļa I/O porti

Line-in:

Jā

USB 2.0 pieslēgvietu skaits:

4

Ethernet LAN (RJ-45) pieslēgvietu skaits:

1

Austiņu izejas:

1

Mikrofons, līnijas izeja:

Jā

VGA (D-Sub) pieslēgvietu skaits:

0

DVI-D pieslēgvietu skaits:

0

HDMI pieslēgvietu skaits: HDMI ir ciparu savienotājs, ar kura palīdzību var pieslēgt televizoru, projektoru un citas ierīces, kas nodod attēlu portatīvajam datoram. Atšķirībā no VGA, HDMI nodod skaņu un attēlu bez traucējumiem un augstā izšķirtspējā ( HD, Full HD – ja ir pieejams).

1

HDMI versija: HDMI ir ciparu savienotājs, ar kura palīdzību var pieslēgt televizoru, projektoru un citas ierīces, kas nodod attēlu portatīvajam datoram. Atšķirībā no VGA, HDMI nodod skaņu un attēlu bez traucējumiem un augstā izšķirtspējā ( HD, Full HD – ja ir pieejams).

2.1

DisplayPorts daudzums:

1

USB 3.2 Gen 1 (3.1 Gen 1) A tipa pieslēgvietu skaits: Ar jauno USB 3.0 specifikāciju saderīgās ierīces sasniedz 5 Gbit/s (640 MB/s) ātrdarbību. Tas ir 10 reižu vairāk, nekā USB 2.0, kura datu pārsūtīšanas ātrums – 480Mbit/s (42MB/s). USB 3.0 savienojums tiek atzīmēts zilā krāsā.

3

USB 3.2 Gen 1 (3.1 Gen 1) C tipa pieslēgvietu skaits: Ar jauno USB 3.0 specifikāciju saderīgās ierīces sasniedz 5 Gbit/s (640 MB/s) ātrdarbību. Tas ir 10 reižu vairāk, nekā USB 2.0, kura datu pārsūtīšanas ātrums – 480Mbit/s (42MB/s). USB 3.0 savienojums tiek atzīmēts zilā krāsā.

0

USB 3.2 Gen 2 (3.1 Gen 2) A tipa pieslēgvietu skaits: Ar jauno USB 3.0 specifikāciju saderīgās ierīces sasniedz 5 Gbit/s (640 MB/s) ātrdarbību. Tas ir 10 reižu vairāk, nekā USB 2.0, kura datu pārsūtīšanas ātrums – 480Mbit/s (42MB/s). USB 3.0 savienojums tiek atzīmēts zilā krāsā.

0

USB 3.2 Gen 2 (3.1 Gen 2) C tipa pieslēgvietu skaits: Ar jauno USB 3.0 specifikāciju saderīgās ierīces sasniedz 5 Gbit/s (640 MB/s) ātrdarbību. Tas ir 10 reižu vairāk, nekā USB 2.0, kura datu pārsūtīšanas ātrums – 480Mbit/s (42MB/s). USB 3.0 savienojums tiek atzīmēts zilā krāsā.

0

Uzglabāšanas kontrolleri

RAID līmeņi:

1, 5, 10

Atbalstītie atmiņas disku veidi:

HDD & SSD

Atbalsta RAID:

Jā

Atbalstītais uzglabāšanas diskdziņu skaits:

5

Atbalstītie glabāšanas diska interfeisi:

M.2, PCI Express 4.0, SATA III

Tehniskā informācija

Garantijas periods:

3 gads(i)

BIOS

BIOS atmiņas izmērs:

128 Mbit

BIOS tips:

UEFI AMI

ACPI versija:

5.0

Nodzēst CMOS savienotājvads:

Jā

Darbvirsmas pārvaldīšanas interfeisa (DMI) versija:

2.7

Sistēmas pārvaldības BIOS (SMBIOS) versija:

2.7

Svars&dimensijas

Platums:

244 mm

Dziļums:

220 mm

Papildus informācija

Atbalstāmo cieto disku skaits:

4

Atbalstītās procesoru ligzdas:

LGA 1700

Svars:

0.77 kg

Iepakojuma svars:

850 g

Augstums:

35 mm

DisplayPort versija:

1.2

Audio mikroshēma:

Realtek ALC897

Iepakojuma saturs

Iekļautā programmatūra:

Norton® Internet Security (OEM version)

Baterijas pievienotas:

Jā

Skrūves iekļautas:

Jā

Informācija par iepakojumu

Iepakojuma dziļums:

265 mm

Iepakojuma augstums:

54 mm

Iepakojuma platums:

265 mm

Baterija

Baterijas tehnoloģija:

Lithium-Manganese Dioxide (LiMnO2)

Baterijas tips:

CR2032

Baterijas šūnu skaits:

1

Baterijas svars:

3 g

Litija svars vienā baterijā:

0.07 g

Loģistiskie dati

Izcelsmes valsts:

Ķīna

Daudzums transportējamā kastē:

1 pcs
