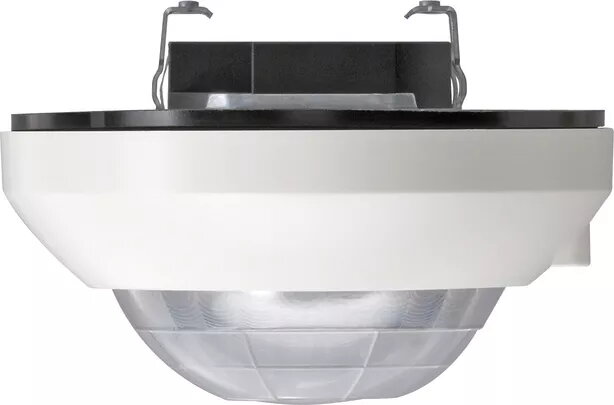

GIRA 210602 griestu pasīvās infrasarkanās kustības sensors — vadu PIR, 2 m darbības rādiuss, 360°, balts, AC

GIRA 210602 ir griestu montējams pasīvais infrasarkanais (PIR) klātbūtnes un kustības detektors ar integrētu KNX autobusa savienotāju un strāvas padevi no maiņstrāvas. Ierīce paredzēta iekštelpām, nodrošina 360° pārklājumu un noteikšanas attālumu līdz 2 m. Trīs krustojošos PIR sensori un iebūvēts apgaismojuma sensors ļauj darboties kā klātbūtnes detektoram, griestu novērotājam vai sūtīt trauksmes telegrammas; jutība un darbības režīmi ir konfigurējami integrācijai ar apgaismojuma un drošības vadību.

Priekšrocības

Ierīce ir uzstādāma iestrādātā veidā un aprīkota ar redzamu programmēšanas LED/pogu, kas pieejama pēc uzstādīšanas, ja noņem dekoratīvo gredzenu. Trīs PIR sensori nodrošina atsevišķu tālāko zonu novērtējumu ar pārklājošām detekcijas jomām, un uz korpusa ir manuāls jutības regulators (to var atslēgt programmatūrā). Kustības indikācija var būt pastāvīga vai tikai pārgājienu testa režīmā. Pieejama manuāla vadība ar IR tālvadības pulti. Iespējama līdz septiņu (5+2) funkcionālo bloku konfigurācija režīmiem — griestu novērotājs, klātbūtnes detektors, gaismas vadība un apgaismojuma robežvērtību uzraudzība — kā arī adaptīvas aiztures, teach-in un ārējo objektu vadība.

Piemērots (uzdevumi / lietošanas gadījumi)

• Klātbūtnes uzraudzība un automātiska apgaismojuma vadība mazās telpās, koridoros vai gaitenī
• Kustības noteikšana griestu novērotāja režīmā KNX vadu sistēmās
• Integrācija drošības risinājumos, kas pieprasa trauksmes telegrammu sūtīšanu kustības konstatēšanas gadījumos
• Lietojumi, kuriem nepieciešama konfigurējama jutība, vairāki funkcionālie bloki un ārējo objektu kontrole

Galvenās specifikācijas

• Modelis: GIRA 210602
• Montāža: griestu iestrādājams
• Sensori: 3 krustojoši PIR sensori, iebūvēts apgaismojuma sensors
• Noteikšanas attālums: līdz 2 m; 360° pārklājums
• Savienojamība: integrēts KNX bus kupplers, vadu AC barošana
• Konfigurējams: jutība, 5+2 funkcionālie bloki, darbības režīmi (klātbūtnes detektors, griestu novērotājs, trauksmes ierīce)
• Manuālas vadības: programmēšanas LED/poga, jutības regulators (var atslēgt), IR tālvadība

Kā lietot

Uzstādiet GIRA 210602 griestā iestrādātā veidā un pieslēdziet KNX busu un AC barošanu saskaņā ar uzstādīšanas instrukciju un elektrodrošības normām. Noņemiet dekoratīvo gredzenu, ja nepieciešama piekļuve programmēšanas LED/poga pēc uzstādīšanas. Konfigurējiet nepieciešamos funkcionālos blokus un darbības režīmu, izmantojot KNX konfigurācijas rīkus vai ierīces saskarni: izvēlieties griestu novērotāja, klātbūtnes detektora vai trauksmes ierīces režīmu, iestatiet jutību, detekcijas diapazonus, aiztures laikus un krēsla (twilight) sliekšņus. Izmantojiet teach-in vai ārējos komunikācijas objektus, lai iestatītu apgaismojuma robežvērtības, mērķvērtības vai mainītu funkcionālos blokus (piem., diennakts/ nedēļas režīmi).

Ieteikumi lietošanai

Lai nodrošinātu uzticamu detekciju, montējiet detektoru centrāli kontrolējamajā zonā un pārbaudiet pārklājumu ar pārgājienu testu. Ja uz vietas nav nepieciešama manuāla jutības regulēšana, atslēdziet regulatoru programmatūrā, lai izvairītos no nejaušām izmaiņām. Integrējiet sliekšņus un mērķvērtības caur teach-in un KNX ārējiem objektiem, lai nodrošinātu konsekventu apgaismojuma vadību.
