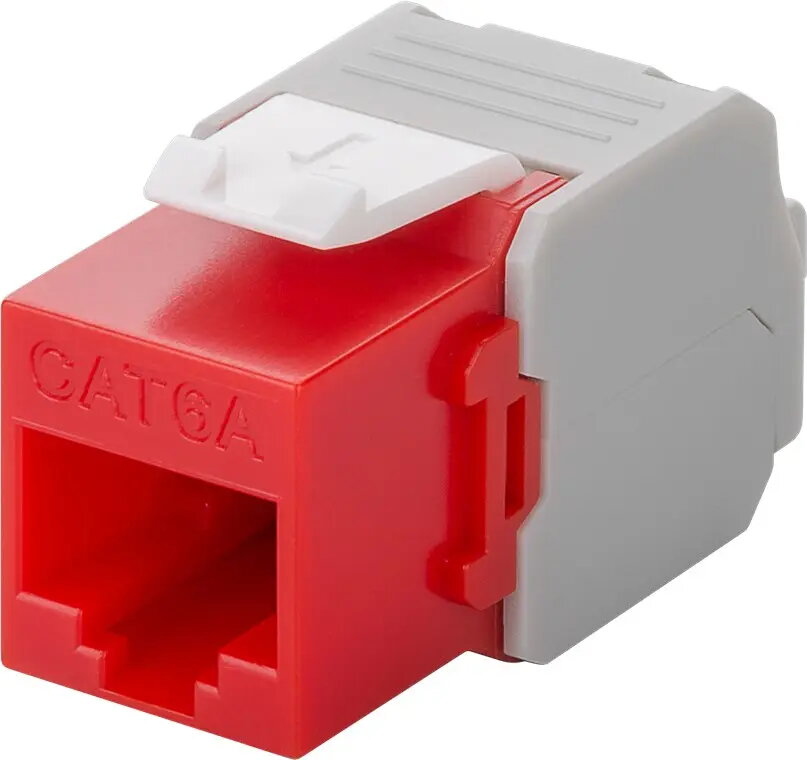

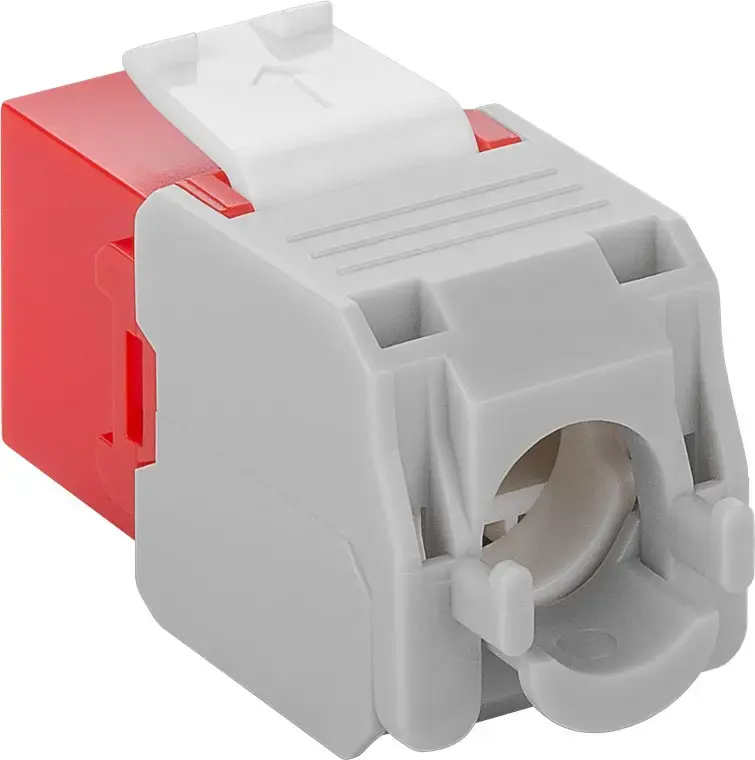

Keystone modulis RJ45 CAT 6A UTP GOOBAY, plata konstrukcija, sarkans, platums 16.5 mm

GOOBAY Keystone modulis RJ45 CAT 6A UTP plakanā konstrukcijā ir vienas ligzdas neizolēts keystone savienotājs paredzēts fiksētām uzstādīšanām. Modulis nodrošina CAT 6A veiktspēju līdz 10G Ethernet un iederas standarta keystone atverēs. Tā 16,5 mm platums un plakanā forma ļauj ietaupīt vietu sienas plāksnēs, patch panelēs un strukturētās kabeļsistēmās. Piegādāts pa vienam polietilēna maisiņā; sarkanā krāsa atvieglo kabeļu vizuālu atpazīšanu.

Priekšrocības

Keystone modulis sniedz CAT 6A pārvades īpašības ar uzticamu RJ45 sieviešu savienotāju, kas paredzēts cieto vadītāju izmantošanai AWG 22–26 diapazonā. Plakanā konstrukcija ir saderīga ar zema profila sejas plāksnēm un šauriem korpusiem, saglabājot veiktspēju līdz 500 MHz. Tas atbalsta Power over Ethernet (PoE/PoE+) pēc IEEE 802.3at un snap-in mehānisms nodrošina ātru uzstādīšanu un nomaiņu standarta keystone rāmjos un patch panelēs.

Piemērots

• Strukturētai kabeļvadu sistēmai 10G Ethernet birojos un datu telpās
• Keystone sienas plāksnēm un virsmas montāžas kastēm
• Keystone patch panelēm un modulāriem sadales paneļiem
• Mājas tīkla un AV uzstādījumiem, kur nepieciešama skaidra kabeļu krāsu identifikācija

Atslēgas specifikācijas

• Savienotāja tips: RJ45 sieviešu keystone ligzda, plakanā konstrukcija
• Kategorija: CAT 6A, neizolēts (UTP)
• Frekvenču diapazons: līdz 500 MHz
• Vadītāju saderība: cietie vadi, AWG 22–26 (0,48–0,65 mm)
• Atbalsta Power over Ethernet (PoE/PoE+) pēc IEEE 802.3at
• Platums: 16,5 mm
• Krāsa: sarkana
• Iepakojums: 1 gab., polietilēna maisiņā

Kā lietot

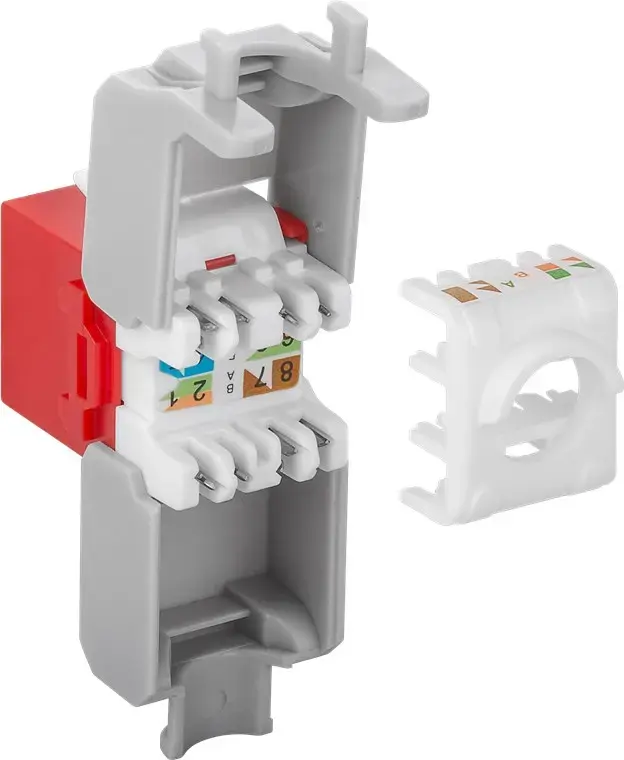

Veiciet vadu terminēšanu, izmantojot standarta LSA vai atbilstošu pārliešanas metodi priekš CAT 6A neizolētajām ligzdām, nodrošinot pāru pareizu izvietojumu un atbilstību atvērtajām vadītāju garuma prasībām. Iespraudiet keystone moduli piemērotā sienas plāksnē, patch panelī vai korpusā līdz fiksēšanai snap-in mehānismā. Pēc uzstādīšanas pārbaudiet kabeļa nepārtrauktību un veiktspēju ar testeru, kas atbalsta CAT 6A/500 MHz vai 10G testēšanu, un, ja nepieciešams, pārbaudiet PoE darbību ar PoE testeru.

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju, ievērojiet maksimālo pāru atvēršanas garumu un minimālo līkuma rādiusu CAT 6A kabeļos. Izvairieties no pārmērīgas mehāniskās slodzes uz moduli uzstādīšanas laikā un izmantojiet atbilstošas keystone rāmes plakanajiem moduļiem. Sarkana krāsa noder tīklu vai prioritāro līniju atzīmēšanai.
