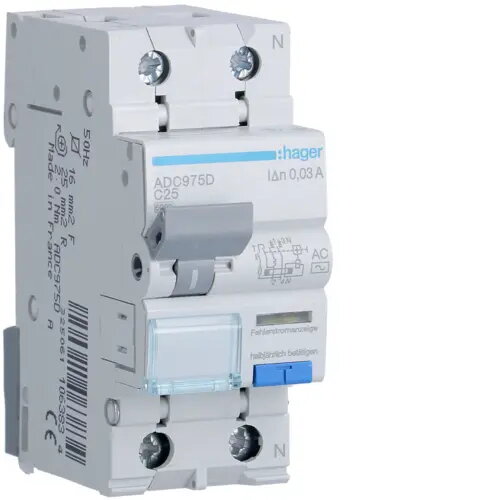

Hager ADC975D diferenciālais automāts 2P 25A C 30mA tips AC

Hager ADC975D ir augstas kvalitātes strāvas noplūdes automātslēdzis ar pārstrāvas aizsardzību (RCBO), kas izstrādāts, lai nodrošinātu visaptverošu elektrisko instalāciju drošību. Šī 2-polu ierīce apvieno miniatūra automātslēdža un strāvas noplūdes releja funkcijas vienā kompaktā blokā, efektīvi uzraugot elektriskās ķēdes gan pārstrāvas, gan zemesslēguma gadījumos. Tas ir paredzēts darbam ar 25A nominālo strāvu un C-tipa atslēgšanas raksturlīkni, nodrošinot uzticamu darbību standarta dzīvojamās un komerciālās telpās.

Priekšrocības

Šis RCBO piedāvā ievērojamas vietas taupīšanas priekšrocības, integrējot divas kritiskas aizsardzības funkcijas vienā modulārā komponentā, kas vienkāršo uzstādīšanu sadales skapjos. Ierīce nodrošina drošu aizsardzību pret īssavienojumiem un pārslodzēm, savukārt 30mA jutības slieksnis maiņstrāvas (AC) noplūdes strāvām nodrošina ātru atslēgšanos zemesslēguma gadījumā, tādējādi uzlabojot lietotāju drošību un novēršot iespējamos ugunsgrēka riskus. Tā augstas kvalitātes konstrukcija atspoguļo Hager elektrisko komponentu uzticamību, nodrošinot ilgtermiņa darbības stabilitāti.

Piemērots

• Dzīvojamo māju elektriskajiem sadales skapjiem
• Komerciālo biroju apgaismojuma un strāvas ķēdēm
• Atsevišķu gala ķēžu aizsardzībai
• Vispārējām elektriskajām instalācijām, kur nepieciešama aizsardzība pret noplūdes strāvu un pārslodzi

Kad tas var nebūt piemērots

Šī ierīce ir īpaši izstrādāta maiņstrāvas (AC) noplūdes strāvām un var nebūt piemērota ķēdēm, kas satur elektroniskas iekārtas, kuras rada līdzstrāvas komponentus, piemēram, noteikta veida frekvenču pārveidotājus vai modernu jaudas elektroniku. Šādos gadījumos var būt nepieciešams A vai B tipa strāvas noplūdes relejs.

Galvenās specifikācijas

• Polu skaits: 2P
• Nominālā strāva: 25A
• Atslēgšanas raksturlīkne: C-tips
• Noplūdes strāvas jutība: 30mA
• Noplūdes strāvas tips: AC
• Nominālais spriegums: 240V

Kā lietot

Hager ADC975D ir paredzēts uzstādīšanai kvalificētam elektriķim standarta DIN-sliedes sadales skapī. Ierīce ir droši jāuzstāda uz sliedes, un barošanas un slodzes vadi jāpievieno atbilstošajām spailēm saskaņā ar ierīces korpusā norādīto shēmu. Pārliecinieties, ka visi savienojumi ir pievilkti ar ražotāja norādīto griezes momentu, lai novērstu pārkaršanu. Pēc uzstādīšanas ierīci var aktivizēt, pārvietojot sviru pozīcijā ON.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka 25A nominālā strāva atbilst aizsargājamās ķēdes prasībām.
• Pārliecinieties, ka C-tipa atslēgšanas raksturlīkne ir piemērota pievienotajai slodzei, īpaši iekārtām ar augstu palaišanas strāvu.
• Apstipriniet, ka elektriskajai sistēmai ir nepieciešama AC tipa aizsardzība, nevis A vai B tips.
• Pārbaudiet pieejamo vietu sadales skapī 2-polu modulārajai ierīcei.

Lietošanas ieteikumi

Regulāri pārbaudiet RCBO funkcionalitāti, nospiežot integrēto testa pogu vismaz reizi sešos mēnešos, lai nodrošinātu, ka mehāniskais atslēgšanas mehānisms joprojām darbojas.
