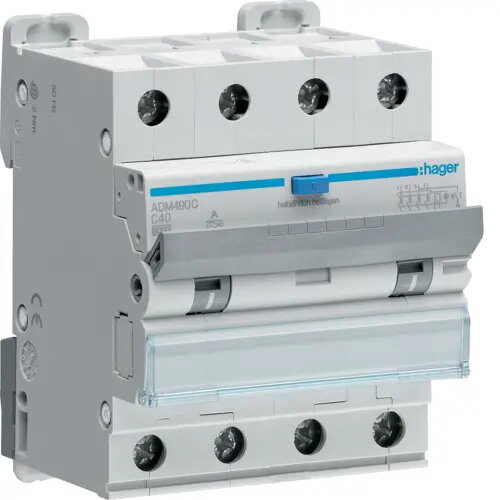

Hager ADM490C RCBO 4P 40A 30mA A tipa 6kA noplūdes strāvas automāts

Hager ADM490C ir augstas veiktspējas 4-polu noplūdes strāvas automātslēdzis ar pārstrāvas aizsardzību (RCBO), kas izstrādāts, lai nodrošinātu visaptverošu elektrodrošību vienā kompaktā ierīcē. Paredzēts 230-400V maiņstrāvas sistēmām, šī ierīce apvieno īssavienojuma aizsardzību, pārslodzes aizsardzību un noplūdes strāvas noteikšanu, lai pasargātu gan personālu, gan iekārtas no elektriskiem bojājumiem.

Priekšrocības

Šis RCBO piedāvā vietu taupošu risinājumu, apvienojot miniatūrā automātslēdža un noplūdes strāvas ierīces funkcijas vienā korpusā, kas vienkāršo uzstādīšanu un samazina sadales skapī nepieciešamo vietu. A tipa aizsardzība nodrošina uzticamu gan maiņstrāvas, gan pulsējošas līdzstrāvas noplūdes noteikšanu, padarot to ļoti efektīvu mūsdienu elektroinstalācijās, kurās ir elektroniskie komponenti. Tā izturīgā konstrukcija un 6kA atslēgšanas spēja nodrošina stabilu darbību un ilgmūžību prasīgās dzīvojamās un komerciālās vidēs.

Piemērots

• Dzīvojamo māju elektrosadales skapjiem
• Komerciālo ēku elektroapgādes sistēmām
• Ķēžu aizsardzībai ar elektroniskām slodzēm
• Instalācijām, kur nepieciešama kombinēta pārslodzes un noplūdes aizsardzība

Kad tas var nebūt piemērots

Šī ierīce nav paredzēta lietošanai tikai līdzstrāvas elektriskajās sistēmās vai augstsprieguma rūpnieciskajos tīklos, kas pārsniedz norādīto sprieguma diapazonu. Tā var būt arī nepiemērota ķēdēm, kurām nepieciešams atšķirīgs jutības slieksnis vai specifiski atslēgšanās raksturlielumi, ko neaptver A tipa standarts.

Galvenās specifikācijas

• Polu skaits: 4
• Nominālā strāva: 40A
• Noplūdes strāvas jutība: 30mA
• Aizsardzības tips: A tips
• Atslēgšanas spēja: 6kA
• Darba spriegums: 230-400V maiņstrāva

Kā lietot

Hager ADM490C uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Ierīce ir paredzēta montāžai uz standarta DIN sliedes sadales skapī. Pārliecinieties, ka visi barošanas un slodzes kabeļi ir droši pievienoti attiecīgajām spailēm, ievērojot pareizos griezes momenta iestatījumus, lai novērstu vaļīgus savienojumus. Pēc uzstādīšanas ierīce jāpārbauda, izmantojot integrēto testa pogu, lai pārliecinātos par tās mehānisko darbību un atslēgšanās funkcionalitāti.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka 40A nominālā strāva atbilst jūsu ķēdes slodzes prasībām.
• Pārliecinieties, ka 30mA jutība ir piemērota paredzētajam personāla aizsardzības līmenim.
• Pārbaudiet, vai 4-polu konfigurācija ir saderīga ar jūsu specifisko elektroinstalācijas sistēmu.
• Apstipriniet, ka 6kA atslēgšanas spēja ir pietiekama paredzamajai īssavienojuma strāvai uzstādīšanas punktā.

Lietošanas ieteikumi

Regulāri pārbaudiet ierīci, izmantojot testa pogu vismaz reizi sešos mēnešos, lai nodrošinātu, ka iekšējais mehānisms paliek funkcionāls un nodrošina nepārtrauktu aizsardzību.
