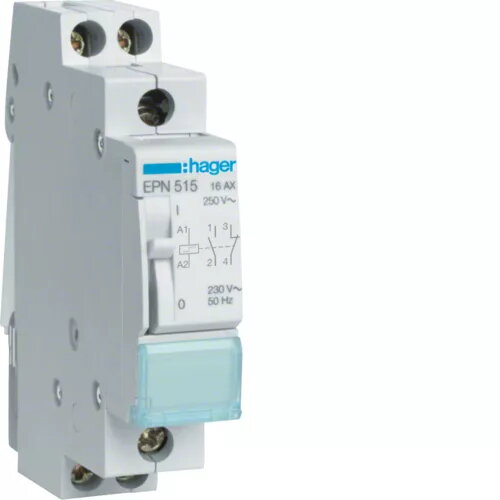

Hager EPN515 ir augstas kvalitātes impulsu relejs, kas paredzēts efektīvai elektrisko ķēžu vadībai dažādās vidēs. Ierīce ir paredzēta 16A strāvas stiprumam un darbojas ar 230V maiņstrāvas vai 110V līdzstrāvas ieejas spriegumu. Ar savu 1NO+1NC kontaktu konfigurāciju šis relejs ir ideāls risinājums apgaismojuma vadības sistēmām un automatizācijai dzīvojamās vai komerciālās telpās, nodrošinot uzticamu pārslēgšanu un ilgtermiņa darbības stabilitāti.
Priekšrocības
Šis impulsu relejs piedāvā būtiskas priekšrocības elektriskajā vadībā, galvenokārt pateicoties tā izturīgajai konstrukcijai un efektīvajām pārslēgšanas spējām. Izmantojot impulsa mehānismu, tas ļauj vadīt apgaismojumu vai citas slodzes no vairākiem punktiem, izmantojot vienkāršas spiedpogas, kas vienkāršo elektroinstalāciju un uzlabo lietotāja ērtības. Ierīce ir veidota tā, lai saglabātu darbības stabilitāti ilgā laika periodā, samazinot nepieciešamību pēc biežas apkopes un nodrošinot, ka elektriskās sistēmas paliek drošas un atsaucīgas.
Piemērots
- Apgaismojuma vadības sistēmām dzīvojamās ēkās
- Elektrisko ķēžu automatizācijai komerciālos birojos
- Pārslēgšanai no vairākiem punktiem
- Integrācijai modulārajos sadales skapjos
Kad tas var nebūt piemērots
Šis relejs nav paredzēts lieljaudas rūpnieciskām iekārtām vai lietojumiem, kam nepieciešama nepārtraukta augstas strāvas pārslēgšana, kas pārsniedz 16A robežu. Tas arī nav piemērots lietošanai vidē ar augstu mitruma vai putekļu līmeni bez atbilstoša aizsargkorpusa.
Galvenās specifikācijas
- Nominālā strāva: 16A
- Vadības spriegums: 230V AC / 110V DC
- Kontaktu konfigurācija: 1NO (normāli atvērts) + 1NC (normāli aizvērts)
- Montāžas veids: DIN sliede
Kā lietot
Hager EPN515 ir paredzēts uzstādīšanai uz standarta DIN sliedes elektriskajā sadales skapī. Elektroinstalācija jāveic kvalificētam speciālistam saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Vadības ķēde tiek pievienota spoles spailēm, savukārt slodzes ķēde tiek vadīta caur NO un NC kontaktiem. Pēc uzstādīšanas relejs reaģē uz īslaicīgiem elektriskiem impulsiem no spiedpogām, lai pārslēgtu pievienotās slodzes stāvokli.
Kas jāņem vērā pirms pirkuma
- Pārliecinieties, ka vadības spriegums atbilst jūsu esošajai elektriskajai sistēmai
- Pārbaudiet, vai 16A strāvas nomināls ir pietiekams jūsu pievienotajai slodzei
- Pārbaudiet pieejamo vietu uz DIN sliedes jūsu sadales skapī
Lietošanas ieteikumi
Lai nodrošinātu optimālu ilgmūžību un drošību, pārliecinieties, ka visi savienojumi ir pievilkti ar ražotāja norādīto griezes momentu un ka ierīce ir aizsargāta ar atbilstošu automātisko slēdzi, lai novērstu pārslodzi.
