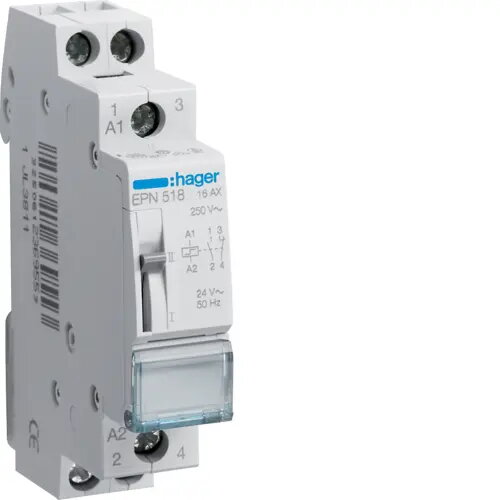

Hager EPN518 ir augstas kvalitātes impulsu relejs, kas paredzēts efektīvai elektrisko ķēžu vadībai dažādos apstākļos. Šī ierīce nodrošina uzticamu slēgšanas darbību, ļaujot vadīt apgaismojumu vai citas elektriskās slodzes, izmantojot īslaicīgus signālus no spiedpogām. Ar savu izturīgo konstrukciju un uzticamiem iekšējiem mehānismiem tas nodrošina stabilu darbību gan dzīvojamās, gan komerciālās elektroinstalācijās.
Priekšrocības
Hager EPN518 galvenā priekšrocība ir tā daudzpusība attiecībā uz vadības spriegumu, atbalstot gan 24V maiņstrāvu, gan 12V līdzstrāvu. Viena normāli atvērta (NO) un viena normāli aizvērta (NC) kontakta iekļaušana nodrošina elastību sarežģītām elektroinstalācijas shēmām, ļaujot releju integrēt dažādās automatizācijas sistēmās. Tā kompaktais dizains ļauj ērti uzstādīt ierīci standarta sadales skapjos, savukārt augstas kvalitātes izgatavošana garantē ilgstošu darbības uzticamību un minimālas apkopes prasības.
Piemērots
- Apgaismojuma vadības sistēmām dzīvojamās ēkās
- Elektrisko ķēžu automatizācijai komerctelpās
- Elektrisko slodžu attālinātai pārslēgšanai ar spiedpogām
- Integrācijai viedās mājas vai ēku vadības sistēmās
Kad tas var nebūt piemērots
Šis impulsu relejs nav paredzēts lietojumiem, kuros nepieciešama ļoti bieža pārslēgšanās vai lieljaudas rūpniecisko motoru vadība, kas pārsniedz 16A nominālu. Tas arī nav piemērots tiešam savienojumam ar augstsprieguma vadības ķēdēm, kas pārsniedz norādītās ieejas sprieguma robežas.
Galvenās specifikācijas
- Nominālā strāva: 16A
- Vadības spriegums: 24V maiņstrāva vai 12V līdzstrāva
- Kontaktu konfigurācija: 1 normāli atvērts (NO) un 1 normāli aizvērts (NC)
- Maksimālais darba spriegums: 250V maiņstrāva
Kā lietot
Hager EPN518 ir paredzēts uzstādīšanai uz standarta DIN sliedes elektriskajā sadales skapī. Uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Vadības ķēde tiek pievienota spoles spailēm, savukārt slodzes ķēde tiek vadīta caur NO un NC kontaktiem. Pēc uzstādīšanas īslaicīgs impulss no spiedpogas pārslēgs releja stāvokli, efektīvi ieslēdzot vai izslēdzot pievienoto slodzi.
Kas jāņem vērā pirms pirkuma
- Pārliecinieties, ka jūsu sistēmas vadības spriegums atbilst 24V maiņstrāvas vai 12V līdzstrāvas prasībām.
- Pārbaudiet, vai kopējā slodzes strāva nepārsniedz 16A robežu.
- Pārbaudiet brīvo vietu uz DIN sliedes jūsu sadales skapī.
- Apstipriniet elektroinstalācijas prasības jūsu konkrētajai NO/NC kontaktu konfigurācijai.
Lietošanas ieteikumi
Vienmēr pārliecinieties, ka strāvas padeve ir atvienota pirms jebkādu uzstādīšanas vai apkopes darbu veikšanas elektriskajā sistēmā, lai novērstu traumas vai iekārtu bojājumus.
