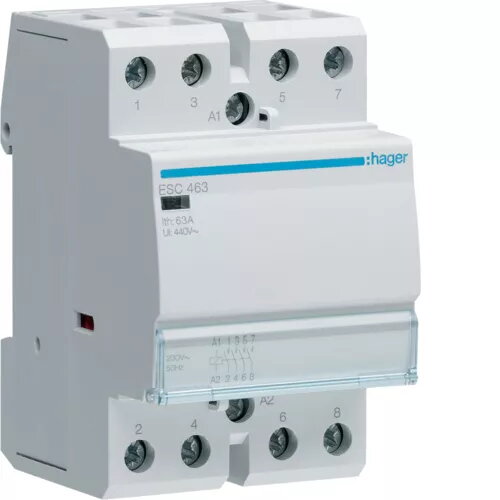

Hager ESC463 modulārais kontaktors ir augstas veiktspējas elektriskās pārslēgšanas ierīce, kas izstrādāta uzticamai darbībai gan dzīvojamās, gan rūpnieciskās telpās. Ar 63 A nominālo strāvu un 230 V maiņstrāvas darba spriegumu šis 4-polu kontaktors nodrošina efektīvu elektrisko ķēžu vadību, garantējot stabilu sniegumu prasīgos apstākļos. Tā izturīgā konstrukcija un augstas kvalitātes materiāli padara to par uzticamu komponentu mūsdienu elektrosadales sistēmās.
Priekšrocības
Šis kontaktors piedāvā izcilu izturību un darbības konsekvenci, ko nodrošina tā 4NO kontaktu konfigurācija. Ierīce ir izstrādāta ērtai uzstādīšanai, aprīkota ar drošiem skrūvju tipa savienojumiem, kas piemēroti plašam kabeļu šķērsgriezuma diapazonam — no 4 mm² līdz 25 mm² cietiem kabeļiem. Atbilstība RoHS standartiem apliecina apņemšanos ievērot vides drošību, savukārt plašais darba temperatūras diapazons nodrošina funkcionalitāti dažādos uzstādīšanas apstākļos.
Piemērots
- Rūpnieciskām elektrosadales sistēmām
- Dzīvojamo māju apkures un apgaismojuma vadībai
- Augstas jaudas elektrisko ķēžu pārslēgšanai
- Automatizācijas un ēku vadības sistēmām
Kad ierīce var nebūt piemērota
Šī ierīce nav paredzēta lietošanai vidē, kur aizsardzības indekss pārsniedz IP2, tāpēc tā jāuzstāda piemērotā sadales skapī, lai novērstu putekļu vai mitruma iedarbību. Tāpat ierīce nav piemērota līdzstrāvas (DC) lietojumiem, jo tā ir īpaši izstrādāta 50 Hz maiņstrāvas sistēmām.
Galvenās specifikācijas
- Nominālais darba spriegums: 400 V AC
- Spoles spriegums: 230 V AC, 50 Hz
- Nominālā strāva: 63 A
- Kontaktu konfigurācija: 4NO (4 poli)
- Savienojuma veids: Skrūvju spailes
- Cietā kabeļa šķērsgriezums: 4–25 mm²
- Elastīgā kabeļa šķērsgriezums: 4–16 mm²
- Darba temperatūra: no -10 līdz 50 °C
Kā lietot
Hager ESC463 jāuzstāda kvalificētam speciālistam uz standarta DIN sliedes elektrosadales skapī. Pirms uzstādīšanas pārliecinieties, ka strāvas padeve ir atslēgta. Pievienojiet vadības ķēdi spoles spailēm, izmantojot 2,5 Nm pievilkšanas griezes momentu, un pievienojiet strāvas kabeļus galvenajām spailēm, izmantojot 3,5 Nm pievilkšanas griezes momentu. Pirms strāvas atjaunošanas pārbaudiet, vai visi savienojumi ir droši un kabeļu šķērsgriezumi atbilst norādītajām prasībām.
Kas jāņem vērā pirms iegādes
- Pārliecinieties, ka jūsu sistēmas vadības spriegums atbilst 230 V AC spoles prasībām.
- Pārbaudiet, vai kopējā slodze nepārsniedz 63 A nominālo strāvu.
- Apstipriniet, ka uzstādīšanas vide ir aizsargāta no putekļiem un ūdens, ņemot vērā IP2 aizsardzības klasi.
- Pārbaudiet, vai jūsu kabeļu izmēri ir saderīgi ar atbalstītajiem šķērsgriezumiem.
Lietošanas ieteikumi: Regulāri veiciet spaiļu savienojumu pārbaudi un pievilkšanu kārtējās apkopes laikā, lai nodrošinātu optimālu veiktspēju un drošību. Izvairieties no ierīces uzstādīšanas vietās ar ekstremālām temperatūras svārstībām ārpus norādītā -10 līdz 50 °C diapazona.
