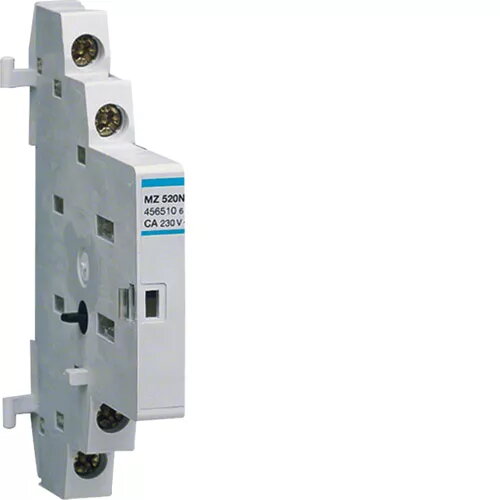

Hager MZ520N palīgkontakts 1NO+1NC sānu montāža

Hager MZ520N ir profesionāls sānos montējams palīgkontakts, kas izstrādāts, lai uzlabotu elektrisko sadales sistēmu funkcionalitāti. Šī ierīce nodrošina uzticamu automātisko slēdžu un slēdžu stāvokļa uzraudzību, nodrošinot, ka elektriskās instalācijas darbības stāvoklis vienmēr ir zināms. Izstrādāts nevainojamai integrācijai, tas piedāvā stabilu 1NO (normāli atvērts) un 1NC (normāli aizvērts) konfigurāciju, padarot to par daudzpusīgu komponentu sarežģītām elektriskajām sistēmām.

Priekšrocības

Šis palīgkontakts izceļas ar precīzu inženieriju un saderību ar plašu elektrisko sadales skapju klāstu. Nodrošinot reāllaika atgriezenisko saiti par galvenās komutācijas ierīces pozīciju, tas ievērojami uzlabo sistēmas drošību un darbības pārskatāmību. Tā sānu montāžas dizains ļauj efektīvi izmantot vietu sadales skapjos, savukārt augstas kvalitātes konstrukcija nodrošina ilgtermiņa uzticamību un konsekventu veiktspēju dažādās elektriskās slodzēs.

Piemērots

• Automātisko slēdžu stāvokļa uzraudzībai dzīvojamo māju sadales skapjos
• Slēdžu darbības stāvokļa signalizēšanai rūpnieciskajās elektriskajās sistēmās
• Integrācijai automatizētās vadības un uzraudzības ķēdēs
• Elektriskajām instalācijām, kurām nepieciešama atgriezeniskā saite par ierīces pozīciju

Kad ierīce var nebūt piemērota

Šī ierīce nav paredzēta lietošanai ķēdēs, kuru spriegums pārsniedz norādīto 220–500 V maiņstrāvas diapazonu. Tāpat tā nav saderīga ar automātiskajiem slēdžiem vai slēdžiem, kas neatbalsta sānos montējamus palīgkontakta piederumus.

Galvenās specifikācijas

• Konfigurācija: 1NO (normāli atvērts) + 1NC (normāli aizvērts)
• Montāžas veids: Sānu montāža
• Ieejas sprieguma diapazons: 220 - 500 V maiņstrāva
• Pielietojums: Stāvokļa uzraudzība un signalizācija

Kā lietot

Hager MZ520N uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Pirms uzstādīšanas pārliecinieties, ka galvenā strāvas padeve sadales skapim ir atvienota. Ierīce ir paredzēta piestiprināšanai pie saderīga automātiskā slēdža vai slēdža sāniem. Pēc fiziskas nostiprināšanas pievienojiet palīgkontakta spailes savai uzraudzības vai signalizācijas ķēdei saskaņā ar galvenās komutācijas ierīces elektroinstalācijas shēmu. Pēc uzstādīšanas pārbaudiet darbību, manuāli pārslēdzot automātisko slēdzi, lai pārliecinātos, ka palīgkontakts pareizi signalizē par stāvokļa maiņu.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet saderību ar jūsu konkrēto automātiskā slēdža vai slēdža modeli
• Pārliecinieties, ka vadības ķēdes spriegums atbilst 220–500 V maiņstrāvas diapazonam
• Pārliecinieties, vai ir pieejama vieta blakus esošajām modulārajām ierīcēm

Lietošanas ieteikumi: Regulāri pārbaudiet elektriskos savienojumus, lai pārliecinātos, ka tie paliek cieši un bez oksidācijas pazīmēm. Pārbaudiet signalizācijas funkcionalitāti elektriskās sadales sistēmas kārtējās apkopes laikā, lai garantētu pastāvīgu darbības drošību.
