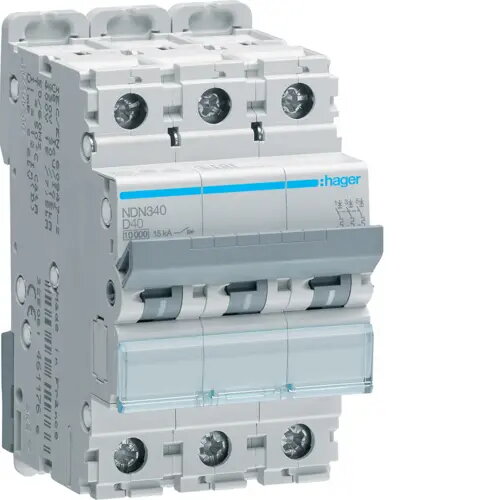

Hager NDN340 3-polu automātslēdzis 40A 10kA D-raksturlīkne

Hager NDN340 ir augstas veiktspējas 3-polu automātiskais slēdzis, kas izstrādāts drošai elektrisko ķēžu aizsardzībai. Ar 40A nominālo strāvu un 10kA atslēgšanas spēju, šī ierīce ir īpaši piemērota rūpnieciskiem un komerciāliem lietojumiem, kur nepieciešama aizsardzība pret īssavienojumiem un pārslodzēm. Ierīce darbojas 400V maiņstrāvas tīklos, nodrošinot augstu drošības līmeni un efektivitāti elektriskās sadales sistēmās.

Priekšrocības

Šis automātiskais slēdzis piedāvā izcilu uzticamību un drošību sarežģītās elektriskajās instalācijās. Tā 3-polu konfigurācija ļauj vienlaicīgi atslēgt trīs fāzes, nodrošinot visaptverošu aizsardzību trīsfāžu iekārtām. D-raksturlīknes atslēgšanas īpašība ir īpaši optimizēta lietojumiem, kas saistīti ar motoriem, transformatoriem un citām induktīvām slodzēm, kuras rada ievērojamus strāvas lēcienus palaišanas brīdī. Augstā 10kA atslēgšanas spēja nodrošina, ka ierīce spēj droši pārtraukt augstas bojājuma strāvas, samazinot ugunsgrēka vai iekārtu bojājumu risku īssavienojuma gadījumā.

Piemērots

• Rūpnieciskām iekārtām un motoru vadības centriem
• Komerciālām elektriskās sadales skapjiem
• Sistēmām ar augstām induktīvām slodzēm
• Transformatoru un barošanas bloku aizsardzībai

Kad tas var nebūt piemērots

Šī ierīce nav paredzēta izmantošanai dzīvojamo telpu apgaismojuma vai standarta mājsaimniecības kontaktligzdu ķēdēs, jo D-raksturlīknes atslēgšanas īpašība ir pārāk nejutīga šādiem lietojumiem. Izmantojot šo slēdzi ķēdēs ar zemām palaišanas strāvām, var rasties situācija, kad tas nenostrādā bojājuma gadījumā, tādējādi apdraudot drošību.

Galvenās specifikācijas

• Polu skaits: 3
• Nominālā strāva: 40A
• Atslēgšanas spēja: 10kA
• Atslēgšanas raksturlīkne: D
• Darba spriegums: 400V maiņstrāva

Kā lietot

Hager NDN340 ir paredzēts uzstādīšanai uz standarta DIN sliedes elektriskajā sadales skapī. Uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Ierīce tiek uzstādīta, uzspiežot to uz sliedes un nostiprinot elektriskos savienojumus pie ieejas un izejas spailēm. Pārliecinieties, ka izmantotais vadu šķērsgriezums ir piemērots 40A strāvas slodzei, lai novērstu pārkaršanu savienojuma punktos.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka D-raksturlīknes īpašība atbilst jūsu pievienoto iekārtu palaišanas strāvas prasībām.
• Pārliecinieties, ka 40A nomināls ir saderīgs ar ķēdes kopējo slodzi.
• Apstipriniet, ka uzstādīšanas vide atbilst 400V maiņstrāvas sistēmas prasībām.

Lietošanas ieteikumi

Regulāri pārbaudiet automātisko slēdzi, vai nav redzamas termiskas bojājumu pazīmes vai vaļīgi savienojumi. Ieteicams periodiski veikt atslēgšanas mehānisma pārbaudi, lai nodrošinātu nepārtrauktu darbības integritāti elektriskajā sistēmā.
