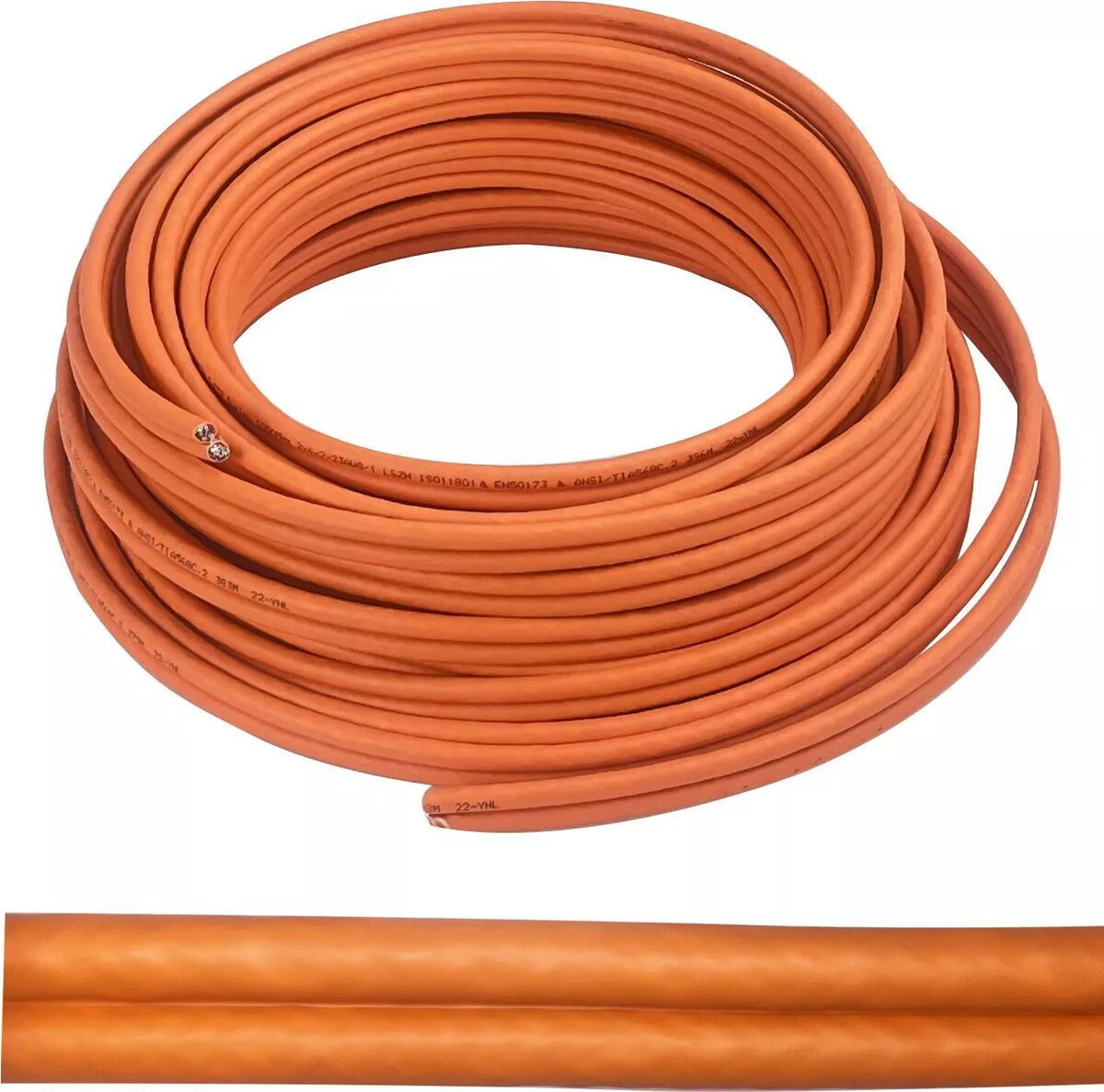

Helos Cat.7 Rohkabel S/FTP PiMF LSZH, 600 MHz, 2x(4x2xAWG23/1), oranžs, 500 m ruļļa

Helos Cat.7 Duplex Rohkabel S/FTP PiMF LSZH, 600 MHz, 2x(4x2xAWG23/1), oranža, 500 m spole ir dublēts neapstrādāts tīkla kabelis, paredzēts ātrai strukturētai kabeļvadībai. Kabelim katra pāra līmenī ir folijas ekrāns (S/FTP) un kopējā ekrānēšana PiMF konfigurācijā, kas samazina crosstalk un nodrošina aizsardzību pret elektromagnētiskām traucēm. Divas serdes ar katrā četrām tinumu pāriem no AWG 23/1 vadītājiem atbalsta frekvenču joslu līdz 600 MHz. LSZH ārējā apvalka materiāls samazina halogēnu izdalīšanos uguns gadījumā, un oranžā krāsa atvieglo instalāciju marķēšanu.

Priekšrocības

Individuālā pāru ekrānēšana kopā ar kopējo ekrānu nodrošina uzlabotu aizsardzību pret EM traucējumiem un labāku izolāciju starp pāriem salīdzinājumā ar neekrānotiem kabeļiem. AWG23/1 cietie vadītāji nodrošina stabilu pretestību un zemāku vājināšanos garos posmos. LSZH apvalks atbilst drošības prasībām telpās ar ierobežotu dūmu un toksisku izplūžu pieļaujamību. Dublētā konstrukcija uz vienas spoles atvieglo bāzes līniju montāžu un samazina izstrādes laiku.

Piemērots

• Datu centru un serveru telpu mugurkaula savienojumi
• Rūpnieciskās Ethernet sistēmas un automatizācija ar EM traucējumiem
• Augstas ātruma uzņēmumu tīkli un platjoslas risinājumi
• Strukturētā kabeļvads, kur nepieciešama ekrānēta pāru aizsardzība

Atslēgas specifikācijas

• Kategorija: Cat.7, darbība līdz 600 MHz
• Vadītāju konfigurācija: 2 serdes x (4 pāri x 2 vadītāji) AWG 23/1
• Pāru ekrānēšana: S/FTP ar kopējo PiMF ekrānēšanu
• Apvalka materiāls: LSZH (mazs dūmu daudzums, bez halogēniem)
• Krāsa: oranža atpazīstamībai
• Garums/iepak.: spole 500 m

Kā lietot

Uzstādiet kabeli atbilstoši strukturētās kabeļvadības standartiem un vietējiem noteikumiem. Vadiet kabeli pa kabeļu kanāliem, latojumiem vai caurulēm, izvairoties no asiem liekumiem un pārmērīgas stiepšanas. Pārtraucot ārējo apvalku, uzmanīgi noņemiet ekrānus un atstājiet pāru savīšanos pēc iespējas tuvāk terminācijai; izmantojiet ekrānētus savienotājus un paneļus, lai saglabātu ekrānēšanas nepārtrauktību, un nodrošiniet kopējā ekrāna nolaišanu/zemēšanu norādītajā vietā, lai uzturētu troksņa aizsardzību.

Ieteikumi lietošanai

Lai sasniegtu optimālu darbību, izmantojiet savietojamus ekrānētos RJ45 savienotājus vai Cat.7 klases komponentus, ievērojiet minimālo liekuma rādiusu (parasti 8–10 × kabeļa diametrs) un nevelciet kabeli paralēli lielas jaudas elektrovada līnijām. Glabājiet spoli stāvoklī un izvelciet kabeli bez liekas griešanās, lai izvairītos no krokām. Pārbaudiet ekrāna savienojumu pēc terminēšanas un izmantojiet kabeļu organizatorus, lai samazinātu ārējo traucējumu ietekmi.
