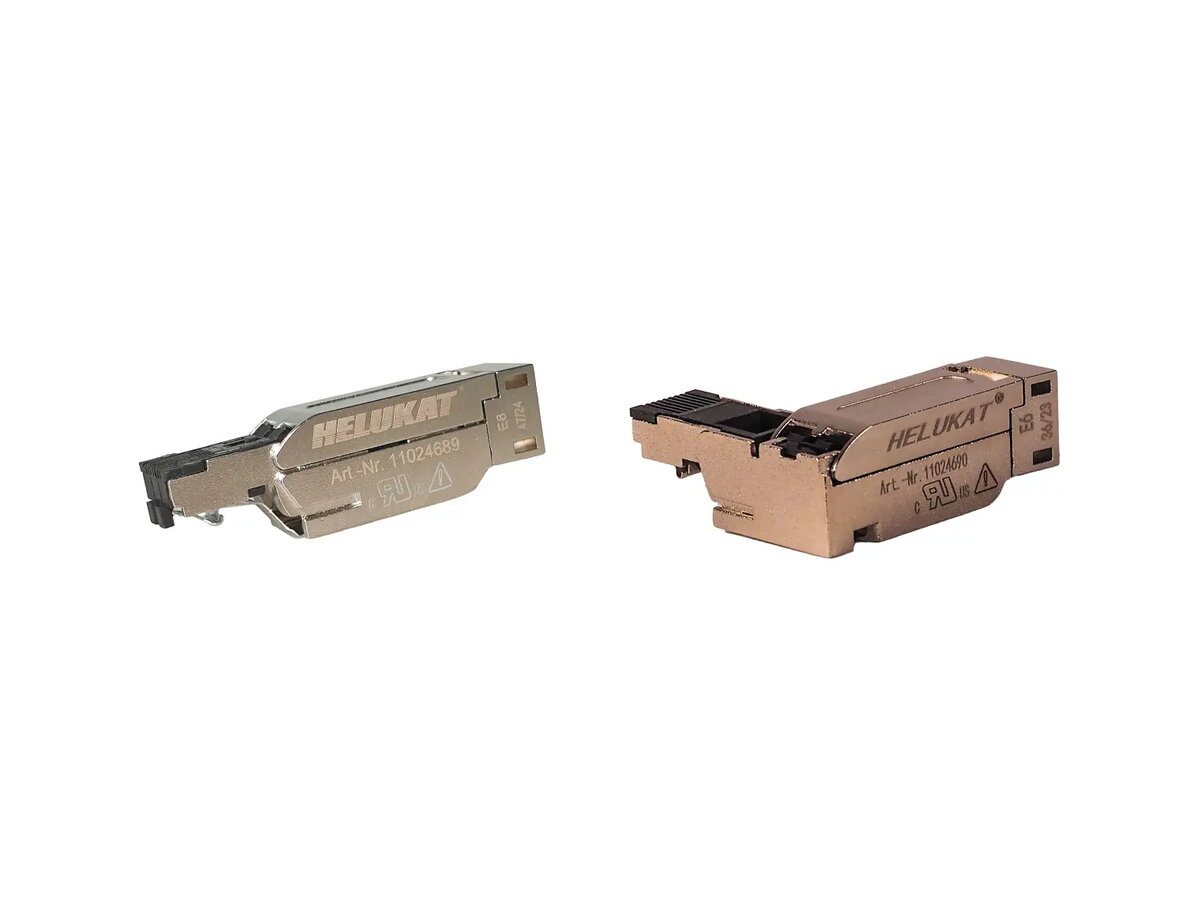

Helukabel 11024690 Cat 5 RJ45 leņķveida savienotājs

Helukabel 11024690 ir augstas veiktspējas 5. kategorijas RJ45 leņķveida savienotājs, kas īpaši izstrādāts prasīgām rūpnieciskā tīkla vidēm, tostarp Profinet un EtherCAT lietojumprogrammām. Šis savienotājs nodrošina stabilu un uzticamu risinājumu drošu Ethernet savienojumu izveidei, garantējot datu pārraidi ar ātrumu līdz 100 Mbit/s. Tā viedā konstrukcija novērš nepieciešamību pēc atsevišķām sīkām detaļām, kas varētu pazust uzstādīšanas laikā, nodrošinot efektīvu montāžas procesu.

Priekšrocības

Šī savienotāja galvenā priekšrocība ir tā leņķveida dizains, kas ievērojami uzlabo kabeļu pārvaldību ierobežotās vietās, kur standarta taisnie savienotāji varētu būt nepraktiski. Montāža bez instrumentiem, izmantojot IDC spailes, ļauj ātri veikt uzstādīšanu uz vietas bez nepieciešamības pēc specializētiem presēšanas instrumentiem. Turklāt savienotājs ir izstrādāts tā, lai būtu ļoti izturīgs, un tam ir ar krāsu kodēti kontakti, kas vienkāršo vadu pievienošanu un samazina kļūdu risku uzstādīšanas laikā.

Piemērots

• Profinet un EtherCAT rūpniecisko tīklu instalācijām
• Ethernet komponentu savienošanai līdz 100 metru attālumā
• Lietojumiem, kur nepieciešama vietu taupoša kabeļu izvietošana
• Tīkla kabeļu montāžai uz vietas rūpnieciskā vidē

Kad tas var nebūt piemērots

Šis savienotājs ir paredzēts IP20 vides apstākļiem un nav piemērots lietošanai ārpus telpām vai vietās, kas pakļautas mitrumam, putekļiem vai skarbiem vides piesārņotājiem bez papildu aizsargkorpusa. Tas ir īpaši optimizēts 5. kategorijas kabeļiem un var nenodrošināt optimālu veiktspēju augstākas kategorijas tīkla standartiem, piemēram, Cat 6 vai Cat 7.

Galvenās specifikācijas

• Savienotāja tips: RJ45
• Saderība: 5. kategorijas tīkla kabeļi
• Atbalstītie kabeļu izmēri: 24 AWG vai 22 AWG (viendzīslas vai daudzdzīslu)
• Pārraides ātrums: līdz 100 Mbit/s
• Aizsardzības klase: IP20
• Montāžas metode: IDC spailes bez instrumentiem

Kā lietot

Lai uzstādītu savienotāju, sagatavojiet tīkla kabeli, noņemot ārējo apvalku, lai atklātu iekšējos vadus. Ievietojiet vadus krāsu kodētajos kontaktu elementos atbilstoši standarta elektroinstalācijas shēmai. Kad vadi ir novietoti, aizveriet savienotāja korpusu, lai nofiksētu IDC spailes, kas automātiski izveido elektrisko savienojumu. Konstrukcija bez instrumentiem nodrošina, ka kabelis tiek stingri nostiprināts bez ārēju presēšanas rīku izmantošanas.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, vai kabeļa šķērsgriezums ir 22 AWG vai 24 AWG
• Pārliecinieties, vai uzstādīšanas vide atbilst IP20 aizsardzības standartam
• Apstipriniet, ka jūsu tīkla infrastruktūrai ir nepieciešama 5. kategorijas veiktspēja

Lietošanas ieteikumi: Lai nodrošinātu optimālu veiktspēju, pirms galīgās aizvēršanas pārliecinieties, vai kabelis ir pareizi ievietots IDC spailēs. Izvairieties no pārmērīgas kabeļa locīšanas tieši aiz savienotāja izejas, lai saglabātu signāla integritāti.
