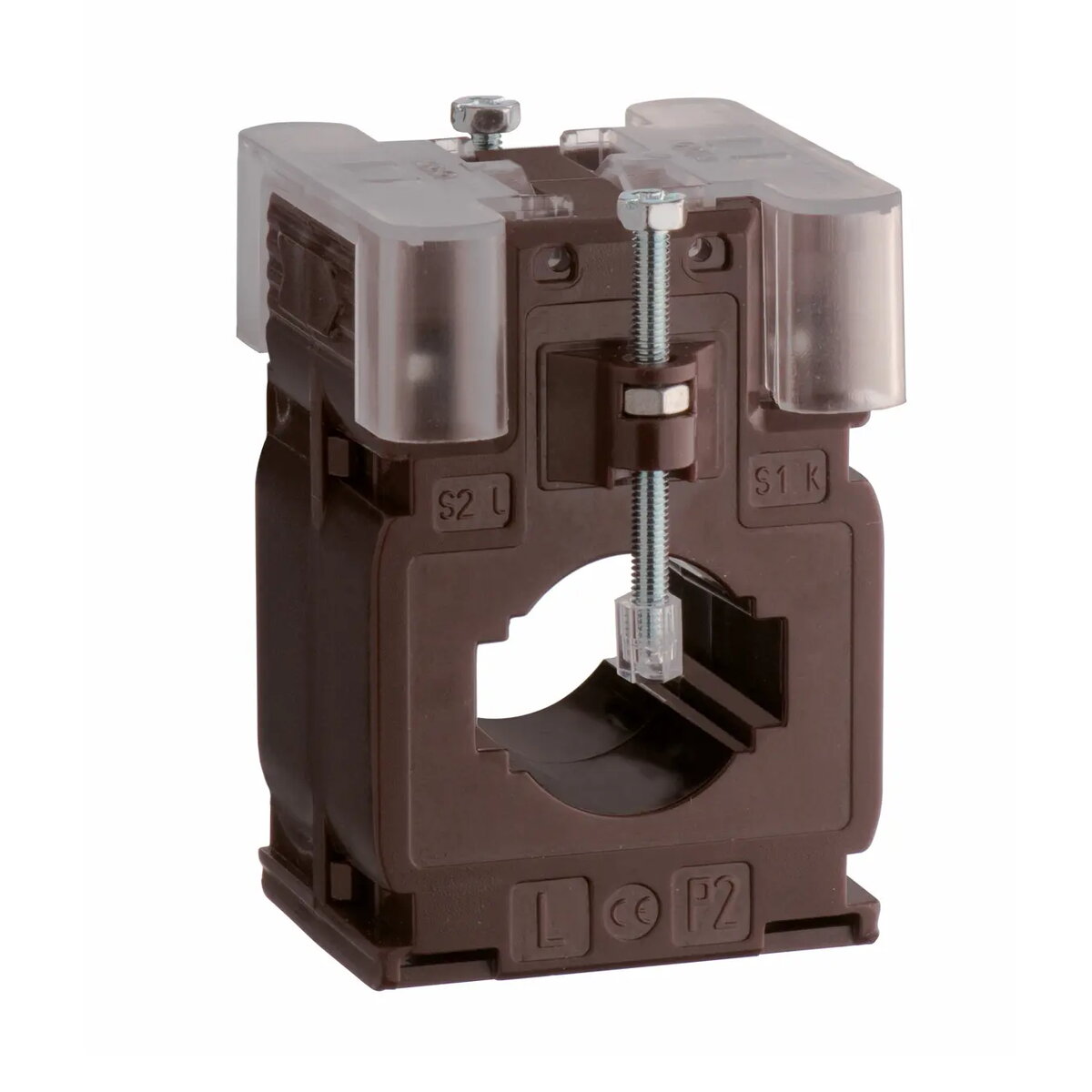

Strāvas transformators IME S.p.A. TA32750C100 100/5A

IME S.p.A. TA32750C100 ir augstas precizitātes strāvas transformators, kas paredzēts elektrisko parametru mērīšanai un uzraudzībai rūpnieciskās un komerciālās elektroenerģijas sadales sistēmās. Ar transformācijas koeficientu 100/5A šī ierīce ir izstrādāta, lai pārveidotu augstu primāro strāvu signālos, kas piemēroti enerģijas skaitītājiem, datu reģistratoriem un aizsardzības relejiem. Tā izturīgā konstrukcija nodrošina uzticamu darbību un ilgtermiņa stabilitāti, padarot to par būtisku komponentu elektroinfrastruktūras efektivitātes un drošības uzturēšanā.

Priekšrocības

Šis strāvas transformators piedāvā izcilu mērījumu precizitāti, kas ir kritiski svarīga precīzai enerģijas uzskaitei un sistēmas uzraudzībai. Ierīce ir izgatavota tā, lai izturētu prasīgus elektriskos apstākļus, nodrošinot stabilu signāla pārveidi bez veiktspējas pasliktināšanās laika gaitā. Tā kompaktais dizains ļauj efektīvi integrēt ierīci esošajos sadales skapjos un vadības paneļos, vienkāršojot uzstādīšanas procesu, vienlaikus saglabājot augstus darbības standartus. Nodrošinot uzticamu datu pārraidi uz pievienoto uzraudzības aprīkojumu, tas palīdz savlaicīgi atklāt strāvas novirzes un atbalsta efektīvu enerģijas pārvaldību.

Piemērots

• Rūpnieciskām elektroenerģijas sadales sistēmām
• Komerciālām enerģijas uzskaites lietotnēm
• Elektriskās aizsardzības releju ķēdēm
• Uzraudzības un datu iegūšanas sistēmām

Kad ierīce var nebūt piemērota

Šī ierīce ir kalibrēta 100/5A transformācijas koeficientam un nav piemērota lietojumiem, kuros nepieciešami citi strāvas diapazoni vai augstākas precizitātes klases, nekā norādīts šim modelim. Tas ir paredzēts standarta rūpnieciskai videi, un to nevajadzētu izmantot augstsprieguma pārvades līnijās vai specializētās laboratorijas iekārtās, kurām nepieciešami unikāli izolācijas vai mērījumu parametri.

Galvenās specifikācijas

• Transformācijas koeficients: 100/5A
• Platums: 90 mm
• Dziļums: 65 mm
• Augstums: 60 mm
• Daudzums iepakojumā: 1 gab.

Kā lietot

Strāvas transformatora uzstādīšana jāveic kvalificētam speciālistam saskaņā ar vietējiem elektrodrošības noteikumiem. Primārais vadītājs jāizver caur transformatora atveri, nodrošinot, ka orientācija atbilst nepieciešamajai polaritātei precīziem mērījumiem. Sekundārās spailes jāpievieno mērierīcei vai aizsardzības relejam, izmantojot atbilstoša šķērsgriezuma vadus, lai samazinātu signāla zudumus. Pārliecinieties, ka visi savienojumi ir cieši pievilkti, lai novērstu kontakta pretestību un iespējamu pārkaršanu darbības laikā.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka 100/5A koeficients atbilst jūsu ķēdes prasībām.
• Pārbaudiet fiziskos izmērus, lai nodrošinātu saderību ar esošo paneļa vietu.
• Pārliecinieties, ka ierīce ir saderīga ar jūsu sekundāro uzraudzības aprīkojumu.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka sekundārā ķēde ir pievienota slodzei vai īsslēgta pirms primārā vadītāja pieslēgšanas strāvai, lai novērstu bīstama augstsprieguma rašanos. Regulāri pārbaudiet savienojumus, vai nav redzamas nodiluma vai oksidācijas pazīmes, lai saglabātu mērījumu integritāti.
