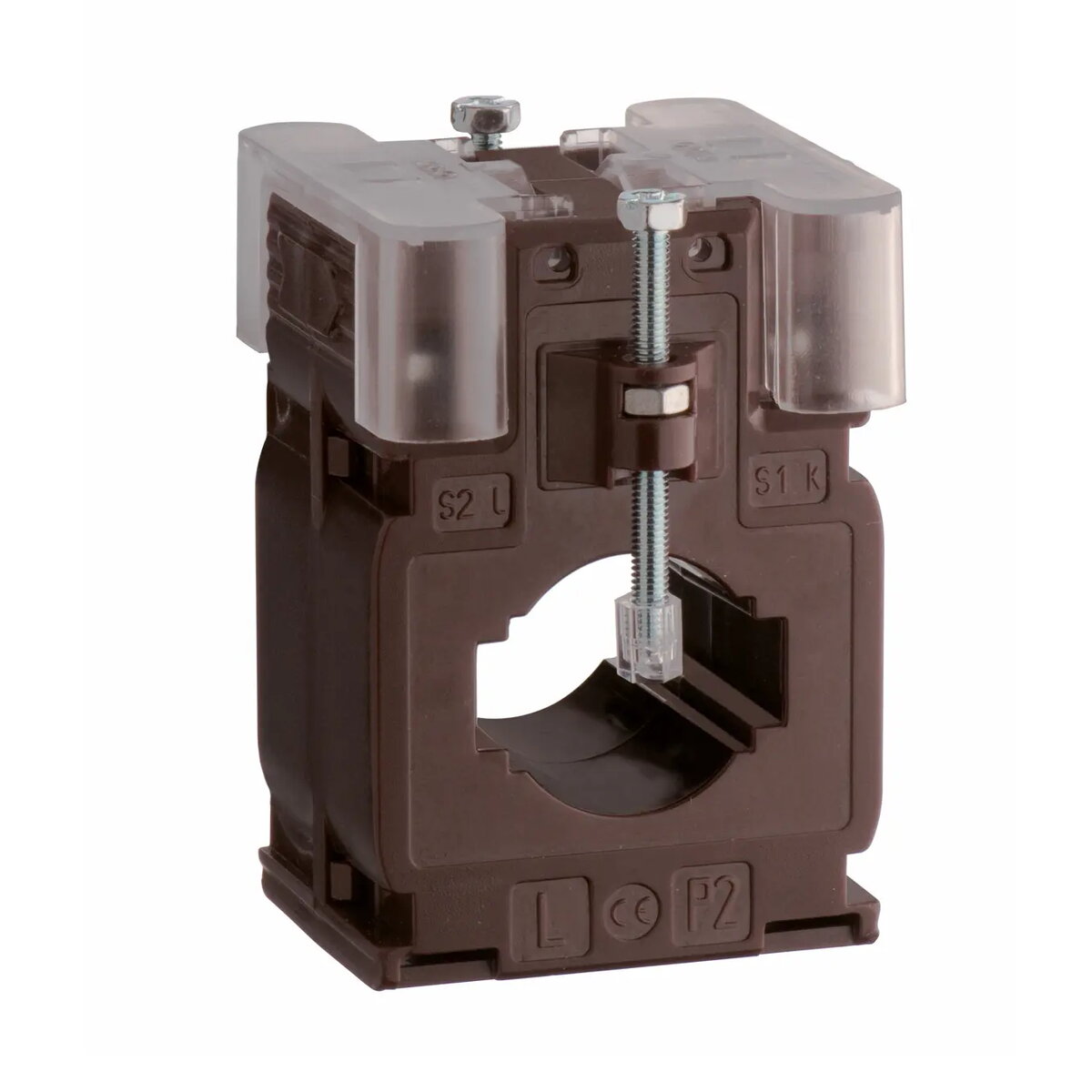

IME S.p.A. TA32750C160 strāvas transformators 160/5A

IME S.p.A. TA32750C160 ir augstas precizitātes strāvas transformators, kas paredzēts elektrisko parametru mērīšanai un uzraudzībai rūpnieciskajās energosistēmās. Ar transformācijas koeficientu 160/5A šī ierīce nodrošina uzticamu strāvas mērīšanu, padarot to par būtisku enerģijas pārvaldības un aizsardzības sistēmu sastāvdaļu. Tā kompaktā konstrukcija nodrošina ērtu integrāciju sadales iekārtās un vadības paneļos.

Priekšrocības

Šis strāvas transformators piedāvā izcilu mērījumu precizitāti, nodrošinot, ka enerģijas uzraudzības sistēmas saņem precīzus datus efektīvai enerģijas pārvaldībai. Kompaktais dizains atvieglo uzstādīšanu ierobežotas vietas apstākļos, piemēram, blīvi izvietotos vadības paneļos vai sadales skapjos. Ierīce ir izgatavota atbilstoši augstiem rūpnieciskajiem standartiem, nodrošinot ilgtermiņa darbības stabilitāti un nemainīgu veiktspēju dažādās elektriskās slodzēs, tādējādi veicinot elektrotīkla drošību un efektivitāti.

Piemērots

• Rūpnieciskajām elektroenerģijas sadales sistēmām
• Enerģijas pārvaldības un uzraudzības lietojumiem
• Elektriskās aizsardzības un vadības paneļiem
• Integrācijai sadales iekārtās

Kad tas var nebūt piemērots

Šī ierīce ir īpaši izstrādāta 160/5A transformācijas koeficientam un nav piemērota lietojumiem, kuros nepieciešami citi strāvas diapazoni vai augstsprieguma primārās ķēdes, kas pārsniedz nominālos izolācijas līmeņus. To nevajadzētu izmantot vidēs, kur ekspluatācijas apstākļi, piemēram, pārmērīgs mitrums vai kodīgas gāzes, pārsniedz ražotāja noteiktos darbības parametrus.

Galvenās specifikācijas

• Transformācijas koeficients: 160/5A
• Platums: 90 mm
• Dziļums: 65 mm
• Augstums: 60 mm
• Atveres diametrs: 27 mm

Kā lietot

Strāvas transformatora uzstādīšana jāveic kvalificētam personālam saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Primārais vadītājs jāizver caur transformatora atveri. Pārliecinieties, ka sekundārās spailes ir pievienotas mērīšanas vai aizsardzības ierīcei ar atbilstošiem vadiem, ievērojot pareizu polaritāti, lai nodrošinātu precīzus rādījumus. Vienmēr pārliecinieties, ka sekundārā ķēde nekad netiek atstāta atvērta, kamēr primārā ķēde ir zem sprieguma, lai novērstu bīstamu sprieguma paaugstināšanos.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka 160/5A koeficients atbilst jūsu mērījumu prasībām.
• Pārbaudiet, vai fiziskie izmēri ir saderīgi ar jūsu esošo sadales iekārtu izkārtojumu.
• Apstipriniet, ka atveres izmērs ir pietiekams jūsu primārajam vadītājam.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka sekundārās spailes ir pareizi noslēgtas pirms primārās ķēdes ieslēgšanas, lai saglabātu sistēmas drošību un mērījumu precizitāti.
