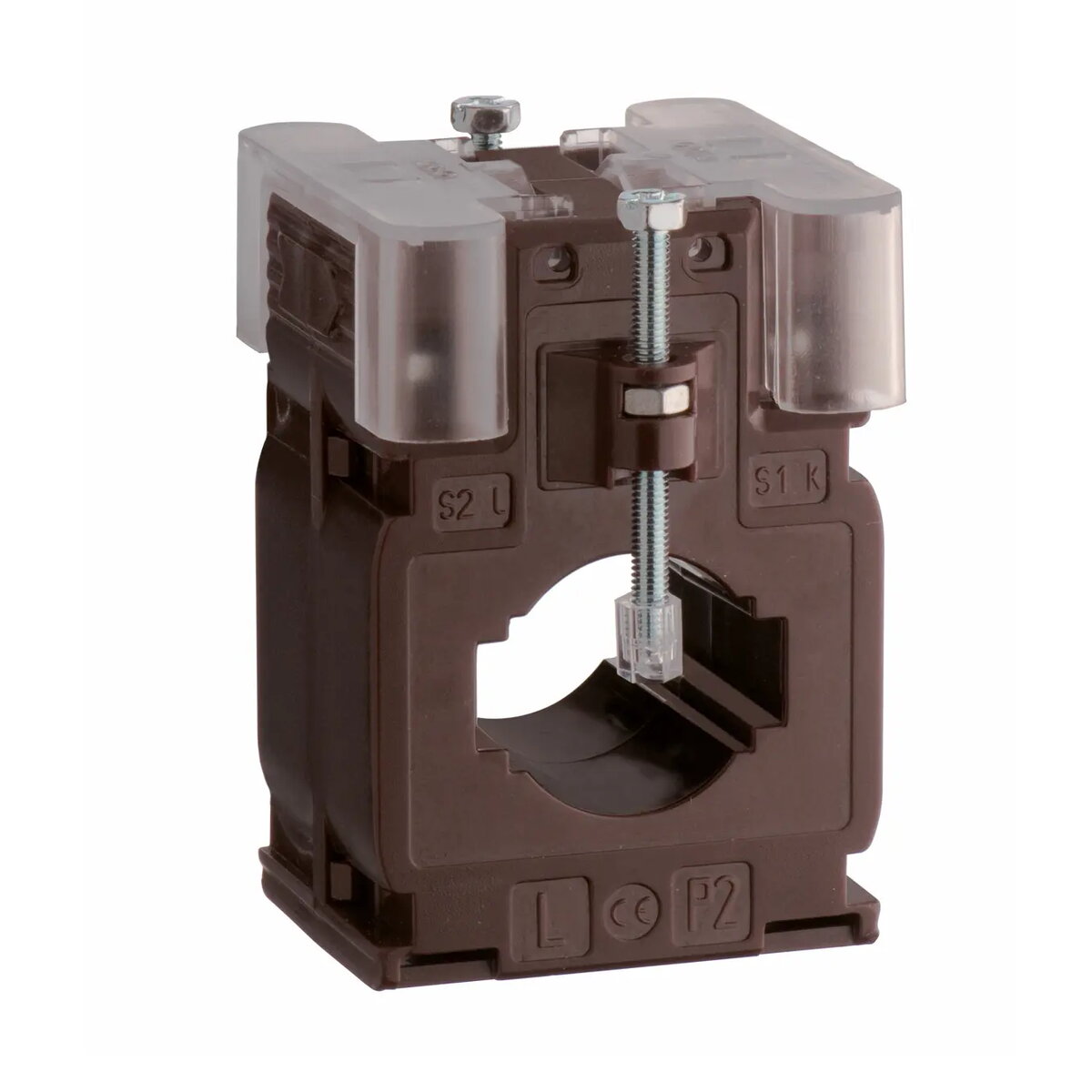

IME S.p.A. TA32750C200 strāvas transformators 200/5A

IME S.p.A. TA32750C200 ir augstas precizitātes strāvas transformators, kas paredzēts precīzai elektrisko parametru mērīšanai un uzraudzībai elektroenerģijas sadales tīklos. Ar transformācijas koeficientu 200/5A šī ierīce ir izstrādāta, lai pārveidotu augstas primārās strāvas signālā, kas piemērots standarta mēraparatūrai. Tā izturīgā konstrukcija nodrošina uzticamu darbību prasīgos rūpnieciskos un komerciālos apstākļos, nodrošinot precizitāti, kas nepieciešama efektīvai enerģijas pārvaldībai un sistēmas diagnostikai.

Priekšrocības

Šis strāvas transformators piedāvā izcilu mērījumu precizitāti, kas ir kritiski svarīga elektriskās uzraudzības sistēmu integritātes uzturēšanai. Ierīce ir izgatavota tā, lai izturētu profesionālu instalāciju slodzi, nodrošinot ilgmūžību un konsekventu signāla izvadi. Tā kompaktais dizains ļauj efektīvi integrēties esošajos elektriskajos paneļos, savukārt standartizētais transformācijas koeficients nodrošina saderību ar plašu mērinstrumentu un aizsardzības releju klāstu.

Piemērots

• Rūpnieciskajiem elektroenerģijas sadales tīkliem
• Komerciālajām elektroenerģijas uzskaites sistēmām
• Enerģijas uzraudzības un pārvaldības lietojumiem
• Strāvas mērīšanai aizsardzības relejiem

Kad tas var nebūt piemērots

Šī ierīce ir kalibrēta 200/5A transformācijas koeficientam un nav piemērota lietojumiem, kuriem nepieciešami citi primārās vai sekundārās strāvas rādītāji. Tas ir paredzēts profesionālām elektriskajām instalācijām, un to nedrīkst izmantot vidēs, kas pārsniedz noteiktos fiziskos vai elektriskos darbības ierobežojumus.

Galvenās specifikācijas

• Transformācijas koeficients: 200/5A
• Platums: 90 mm
• Dziļums: 65 mm
• Augstums: 60 mm
• Daudzums iepakojumā: 1 gab.

Kā lietot

Strāvas transformators jāuzstāda kvalificētam speciālistam saskaņā ar vietējiem elektrodrošības noteikumiem. Primārais vadītājs jāizlaiž caur transformatora atveri, nodrošinot pareizu orientāciju, kā norādīts uz ierīces marķējuma. Sekundārās spailes jāpievieno mērinstrumentam, izmantojot atbilstoša šķērsgriezuma vadus, lai samazinātu signāla zudumus. Pārliecinieties, ka visi savienojumi ir droši un ka sekundārā ķēde nekad netiek atstāta atvērta, kamēr primārā ķēde ir zem sprieguma.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, vai 200/5A koeficients atbilst jūsu mērījumu prasībām.
• Pārbaudiet fiziskos izmērus, lai nodrošinātu saderību ar montāžas vietu.
• Pārliecinieties, vai uzstādīšanas vide atbilst šīs klases transformatora tehniskajām prasībām.

Lietošanas ieteikumi: Regulāri pārbaudiet savienojumu stingrību un pārliecinieties, ka uz ierīces neuzkrājas putekļi vai mitrums, lai ilgtermiņā saglabātu mērījumu precizitāti.
