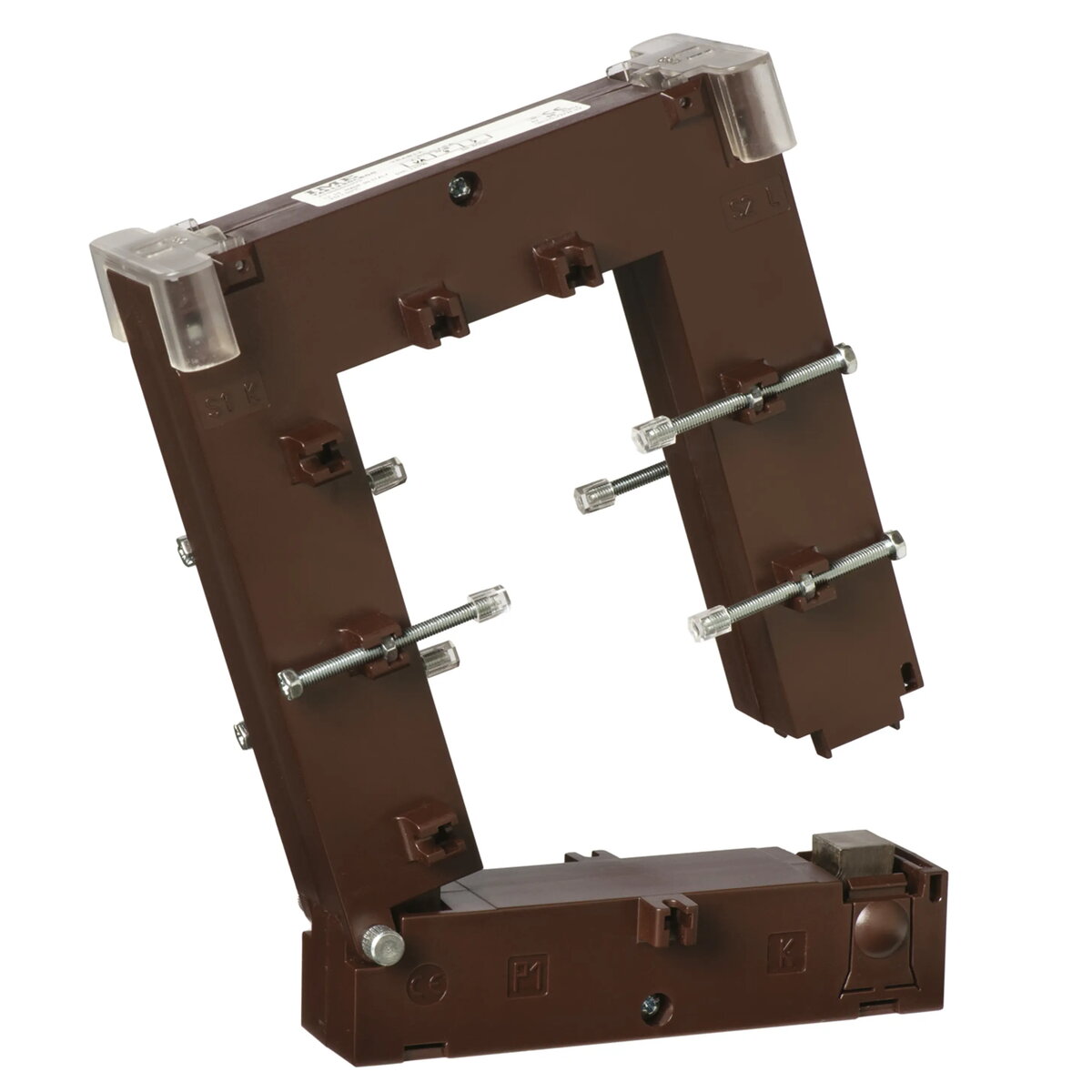

IME S.p.A. TA81250D100 ir augstas precizitātes strāvas transformators, kas paredzēts precīzai elektrisko parametru mērīšanai un uzraudzībai rūpnieciskajos elektroenerģijas sadales tīklos. Ar 1000/1A transformācijas koeficientu un 80x120 mm atveri, šī ierīce ir izstrādāta, lai nodrošinātu uzticamu strāvas mērīšanu liela mēroga elektriskajās sistēmās. Tas kalpo kā būtisks komponents signālu pārveidošanai, nodrošinot, ka mēraparatūra saņem precīzus datus efektīvai enerģijas pārvaldībai un sistēmas uzraudzībai.
Priekšrocības
Šis strāvas transformators piedāvā izcilu mērījumu precizitāti, kas ir būtiska rūpniecisko uzraudzības sistēmu integritātes uzturēšanai. Tā izturīgā konstrukcija nodrošina ilgtermiņa stabilitāti un uzticamu darbību pat prasīgos elektriskajos apstākļos. Plašā atvere ļauj ērti uzstādīt ierīci uz lielām kopnēm vai kabeļiem, vienkāršojot integrācijas procesu esošajā energoapgādes infrastruktūrā. Nodrošinot konsekventu 1A sekundāro izeju, tas garantē saderību ar plašu standarta mērīšanas un aizsardzības ierīču klāstu.
Piemērots
- Rūpnieciskajiem elektroenerģijas sadales tīkliem
- Elektroenerģijas uzskaites sistēmām
- Strāvas uzraudzībai lielos elektriskajos sadales skapjos
- Signālu pārveidošanai aizsardzības relejiem
Šī ierīce var nebūt piemērota vājstrāvas lietojumiem, kur 1000/1A koeficients varētu radīt nepietiekamu signāla izšķirtspēju. Tā nav paredzēta lietošanai apstākļos, kas pārsniedz norādītos termiskos vai mehāniskos rādītājus, kā arī dzīvojamās telpās, kur parasti ir nepieciešami mazāki, specializēti sensori.
Galvenās specifikācijas
- Transformācijas koeficients: 1000/1A
- Atveres izmēri: 80x120 mm
- Platums: 160 mm
- Dziļums: 210 mm
- Augstums: 65 mm
Kā lietot
Uzstādīšana jāveic kvalificētam elektrotehnikas personālam saskaņā ar vietējiem drošības noteikumiem. Primārais vadītājs ir jāizver caur transformatora 80x120 mm atveri. Pārliecinieties, ka primārās strāvas plūsmas virziens atbilst uz ierīces norādītajam virzienam. Pievienojiet sekundārās spailes mērīšanas vai uzraudzības iekārtas atbilstošajām ieejām, izmantojot atbilstoša šķērsgriezuma vadus, lai samazinātu signāla zudumus. Pirms sistēmas ieslēgšanas pārbaudiet visu savienojumu stingrību un izolācijas kvalitāti.
Kas jāņem vērā pirms pirkuma
- Pārliecinieties, ka 1000/1A koeficients atbilst jūsu mēraparatūras prasībām.
- Pārbaudiet, vai kopnes vai kabeļa izmēri iekļaujas 80x120 mm atverē.
- Pārliecinieties, ka ierīces fiziskie izmēri 160x210x65 mm ir saderīgi ar jūsu uzstādīšanas vietu.
Lietošanas ieteikumi: Regulāri pārbaudiet transformatora savienojumus, lai konstatētu oksidēšanos vai vaļīgus kontaktus, tādējādi saglabājot mērījumu precizitāti. Izvairieties no ierīces pakļaušanas pārmērīgam mitrumam vai korozīvai videi, lai nodrošinātu tās darbības ilgmūžību.
