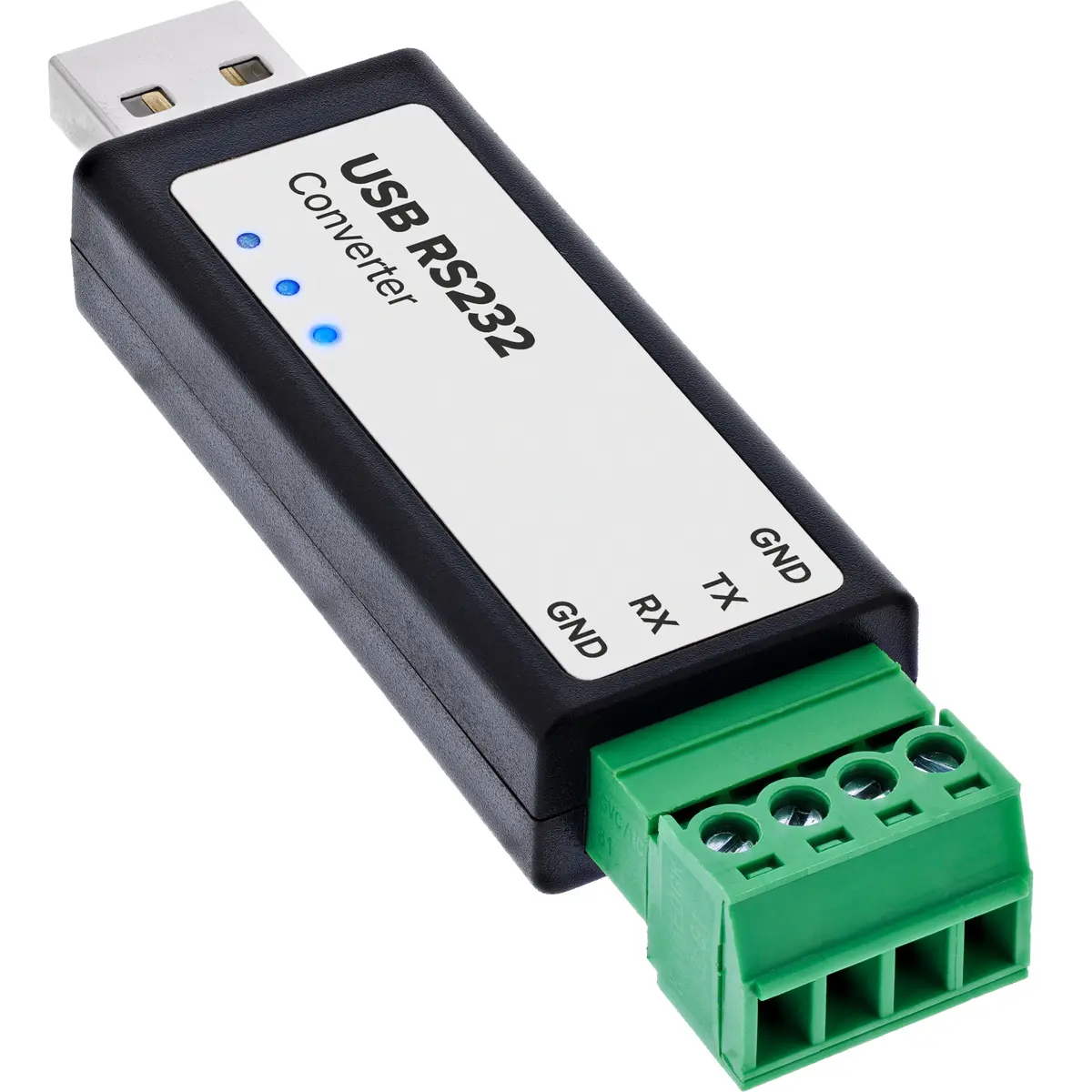

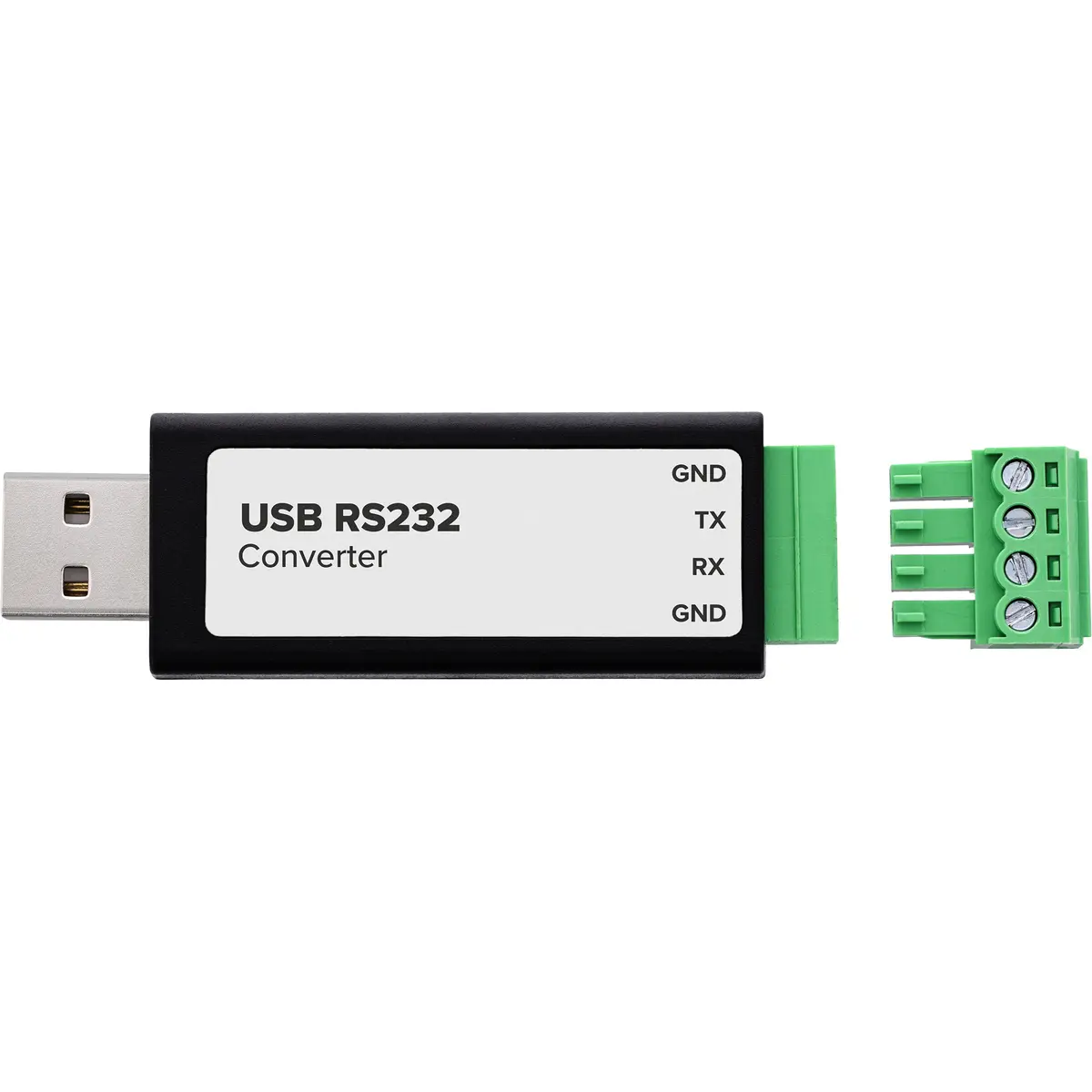

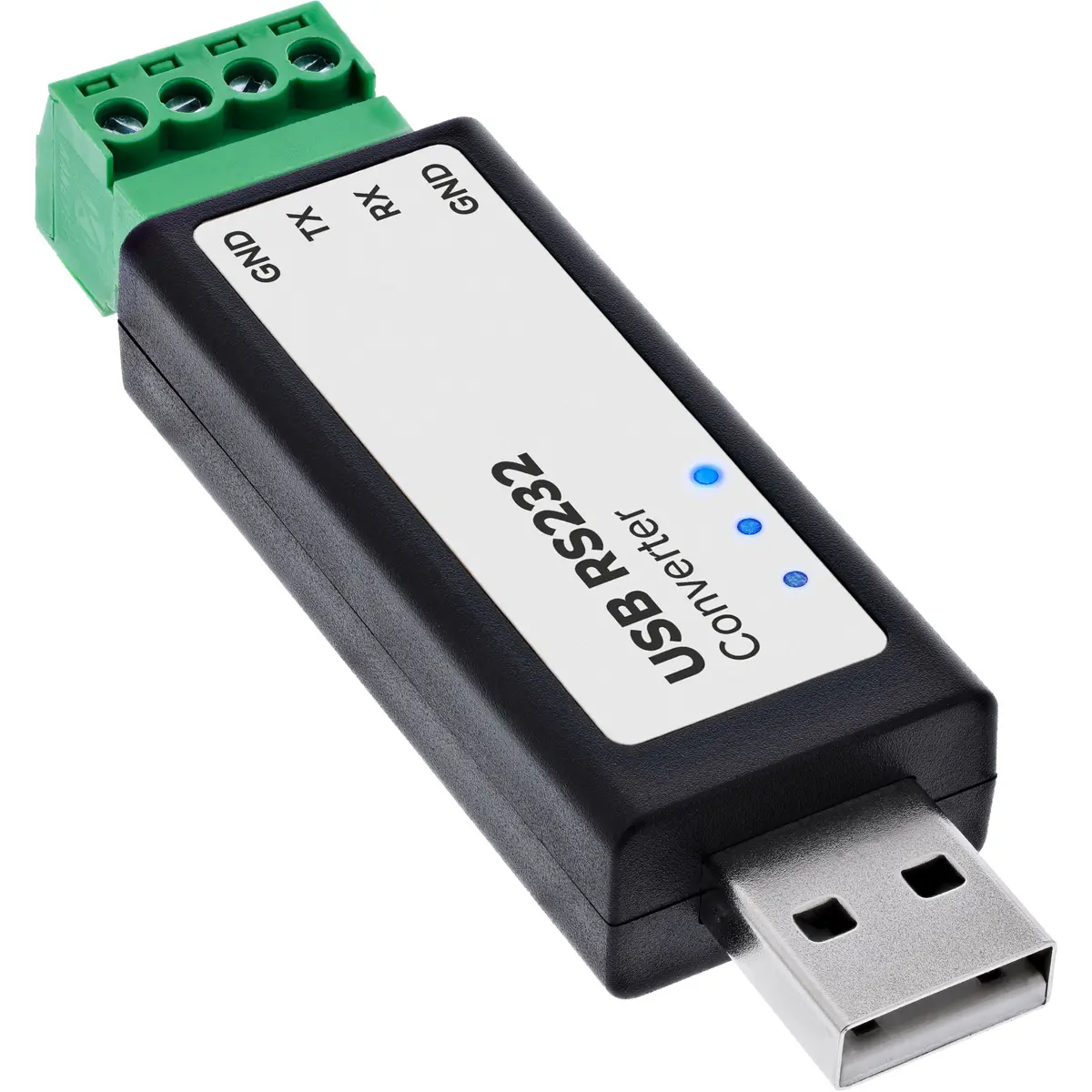

InLine 33307A USB uz Serial RS-232 Konvertors USB-A uz 4-pin termināli

InLine 33307A USB uz Serial RS-232 pārveidotājs USB-A uz 4 kontaktu termināli ir paredzēts, lai nodrošinātu uzticamu savienojumu starp mūsdienu datoriem un seriālo aprīkojumu. Izmantojot standarta USB-A interfeisu resursdatora pusē un 4 kontaktu skrūvju termināli ierīces pusē, šis pārveidotājs nodrošina vienmērīgu integrāciju rūpnieciskajai automatizācijai, programmēšanai un sistēmas diagnostikai.

Priekšrocības

Šis seriālais pārveidotājs izceļas ar augstas kvalitātes FTDI FT232RNL mikroshēmatu, kas izveido stabilu virtuālo COM portu nepārtrauktai datu pārraidei. Visaptverošu aizsardzības shēmu, piemēram, PTC drošinātāja, ESD aizsardzības un TVS diodes, iekļaušana gan USB, gan seriālā porta pusē nodrošina augstu darbības uzticamību un aizsargā pievienoto aparatūru pret elektriskiem traucējumiem. Turklāt elastīgās vadu iespējas, izmantojot skrūvju spailes, un iebūvētie statusa indikatori barošanai, pārraidei un uztveršanai atvieglo iestatīšanu un nepārtrauktu uzraudzību.

Piemērots

• RS232 seriālo ierīču savienošanai ar mūsdienu datoriem, kuriem ir USB-A porti
• Rūpnieciskajai automatizācijai un vadības sistēmām
• Mikrokontrolleru vai rūpniecisko iekārtu programmēšanai un konfigurēšanai
• Sistēmas diagnostikai, apkopei un datu pārsūtīšanai
• Vecāka standarta aparatūras integrēšanai mūsdienu operētājsistēmu vidēs

Šī ierīce var nebūt piemērota tādu perifērijas ierīču savienošanai, kas neizmanto seriālos interfeisus un prasa tādus standartus kā HDMI, Ethernet vai audio ligzdas. Tā parasti nav nepieciešama arī pamata biroja uzdevumiem, kas nav saistīti ar seriālo sakaru izmantošanu vai mikrokontrolleru elektroinstalāciju.

Galvenās specifikācijas

• FTDI FT232RNL mikroshēmatas
• USB-A resursdatora savienotājs
• RS232 4 kontaktu skrūvju termināla ierīces savienotājs
• Kontaktu konfigurācija: GND, TX, RX, GND
• Baudu ātruma diapazons no 300 līdz 921 600 bps
• Punkta uz punktu pārraides režīms
• Maksimālais RS232 kabeļa garums līdz apmēram 15 m
• Maksimālais USB kabeļa garums līdz apmēram 5 m
• USB aizsardzība ar 200 mA PTC drošinātāju un ESD aizsardzību
• RS232 aizsardzība ar TVS diodi un aizsargdiodēm
• PWR, TXD un RXD statusa indikatori
• Darba temperatūras diapazons no -15 °C līdz +70 °C
• Atbalstītās operētājsistēmas ietver Windows, Linux, macOS un Android

Lai izmantotu pārveidotāju, pievienojiet USB-A galu brīvam datora portam un nostipriniet atbilstošos vadus no savas seriālās ierīces 4 kontaktu skrūvju terminālī atbilstoši norādītajam kontaktu izvietojumam. Nepieciešamības gadījumā instalējiet virtuālā COM porta draiverus savai operētājsistēmai, ja tie netiek konfigurēti automātiski, un pirms datu pārsūtīšanas vai ierīces programmēšanas pārbaudiet savienojumu, izmantojot iebūvētās statusa LED lampiņas.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu mērķa iekārta izmanto RS232 seriālo interfeisu un atbilst 4 kontaktu termināļa konfigurācijai
• Pārbaudiet, vai jūsu operētājsistēma ir saderīga ar ierīces draiveriem
• Pārbaudiet fiziskajai darba videi nepieciešamos kabeļu garumus
• Apstipriniet, ka jūsu lietojuma prasības ietilpst atbalstītajā baudu ātruma diapazonā

Lietošanas ieteikumi: Pirms vadu pievienošanas skrūvju spailēm vienmēr izslēdziet pievienotā aprīkojuma strāvu, lai novērstu nejaušus īssavienojumus, un nodrošiniet pareizu zemējumu, izmantojot papildu GND tapu vai kabeļa ekranējumu elektriski trokšņainā industriālā vidē.
