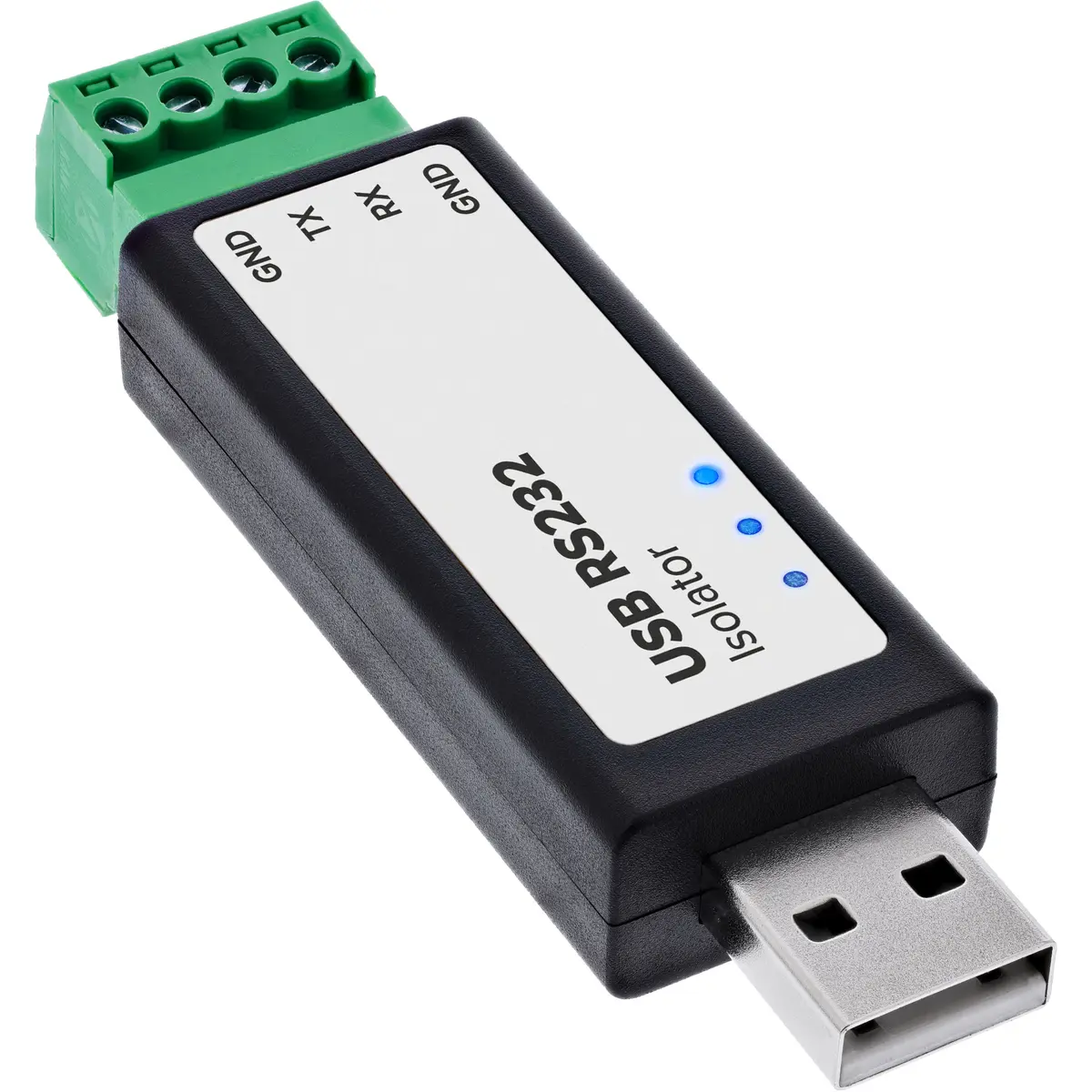

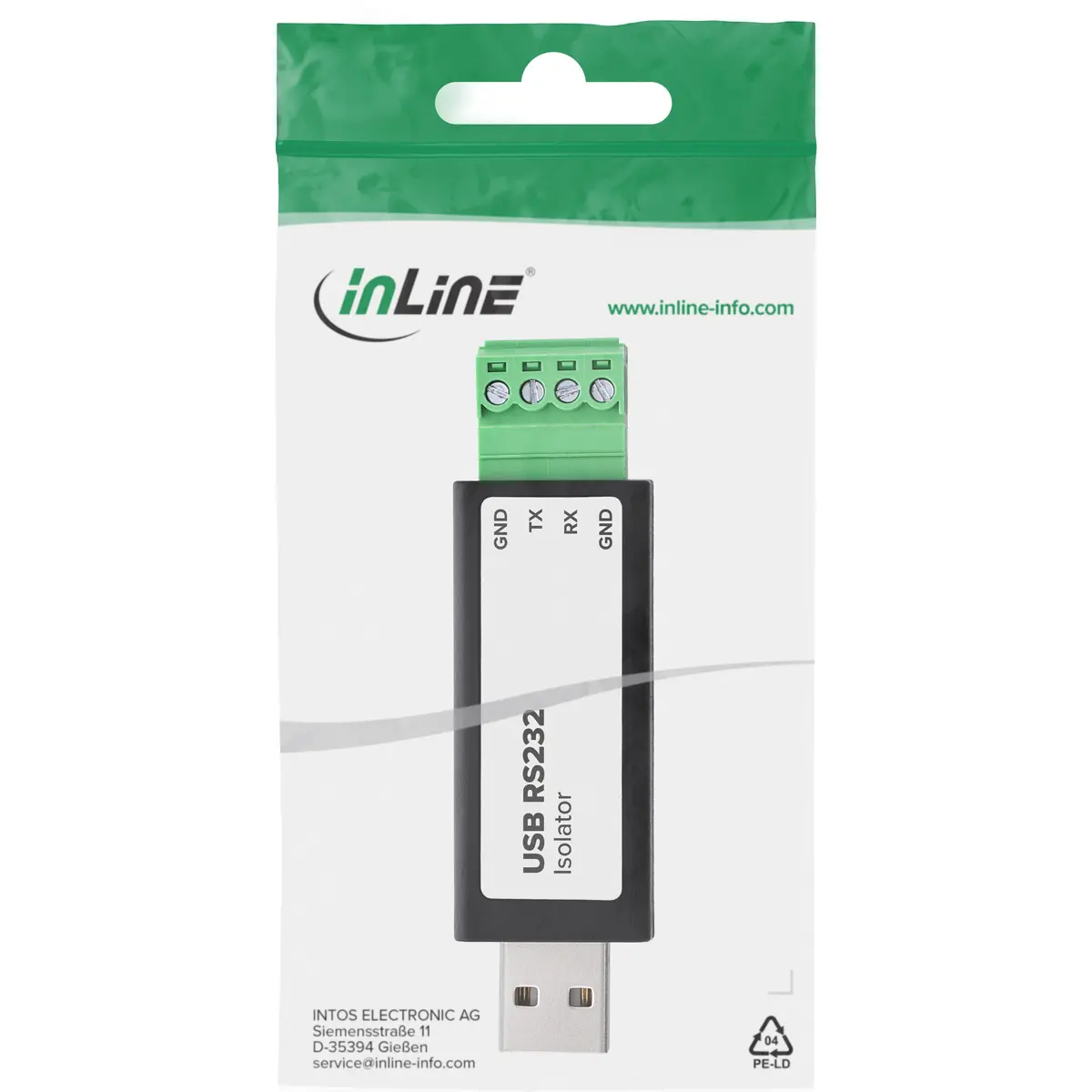

InLine 33307B Seriālais adapteris USB uz RS232 pārveidotājs ar izolatoru

InLine 33307B seriālais adapteris no USB uz RS232 ar izolatoru ir izstrādāts, lai nodrošinātu datu pārraidi bez traucējumiem, pateicoties iebūvētajai galvaniskajai izolācijai. Šī ierīce savieno mūsdienīgus datorus ar USB-A saskarni un vecāka gadagājuma seriālajām ierīcēm, izmantojot RS232 savienojumu. Apvienojot uzticamu FTDI mikroshēmu kopu ar uzlabotiem aizsardzības mehānismiem, adapteris nodrošina stabilu un drošu komunikāciju prasīgā industriālā, laboratorijas un profesionālā vidē.

Priekšrocības

Galvenā šī adaptera priekšrocība ir iebūvētā galvaniskā izolācija līdz 2,5 kV, kas novērš tiešu elektrisko savienojumu starp USB un RS232 pusēm. Šī izolācija efektīvi samazina zemējuma cilpas, elektriskos traucējumus un potenciālu starpības, ievērojami paaugstinot darbības uzticamību. Turklāt integrētās drošības funkcijas, tostarp izolēts DC/DC pārveidotājs, 200 mA PTC drošinātājs, ESD aizsardzība un TVS diodes, aizsargā gan resursdatoru, gan pievienotās iekārtas no strāvas svārstībām.

Piemērots

• Vecāka tipa RS232 ierīču pievienošanai mūsdienīgiem datoriem, izmantojot USB-A portu
• Rūpnieciskās automatizācijas un vadības sistēmām, kur nepieciešama elektriskā izolācija
• Laboratorijas iekārtām un jutīgiem mērījumu aprīkojumiem
• Vidēm ar augstu zemējuma cilpu un potenciālu starpības risku
• Operētājsistēmām Windows, Linux, macOS un Android

Kad tas var nebūt piemērots

Šis adapteris nav piemērots lietojumiem, kam nepieciešami pilni RS232 vadības un plūsmas kontroles signāli, jo tas caur 4 kontaktu skrūvju spaili atbalsta tikai TX, RX un GND signālus. Tāpat to nav ieteicams izmantot augstsprieguma sistēmās, kur prasības pret izolāciju pārsniedz 2,5 kV robežu.

Galvenās specifikācijas

• Produkta veids: USB uz RS232 adapteris ar izolatoru
• Mikroshēmu kopa: FTDI FT232RNL
• Resursdatora savienojums: USB-A

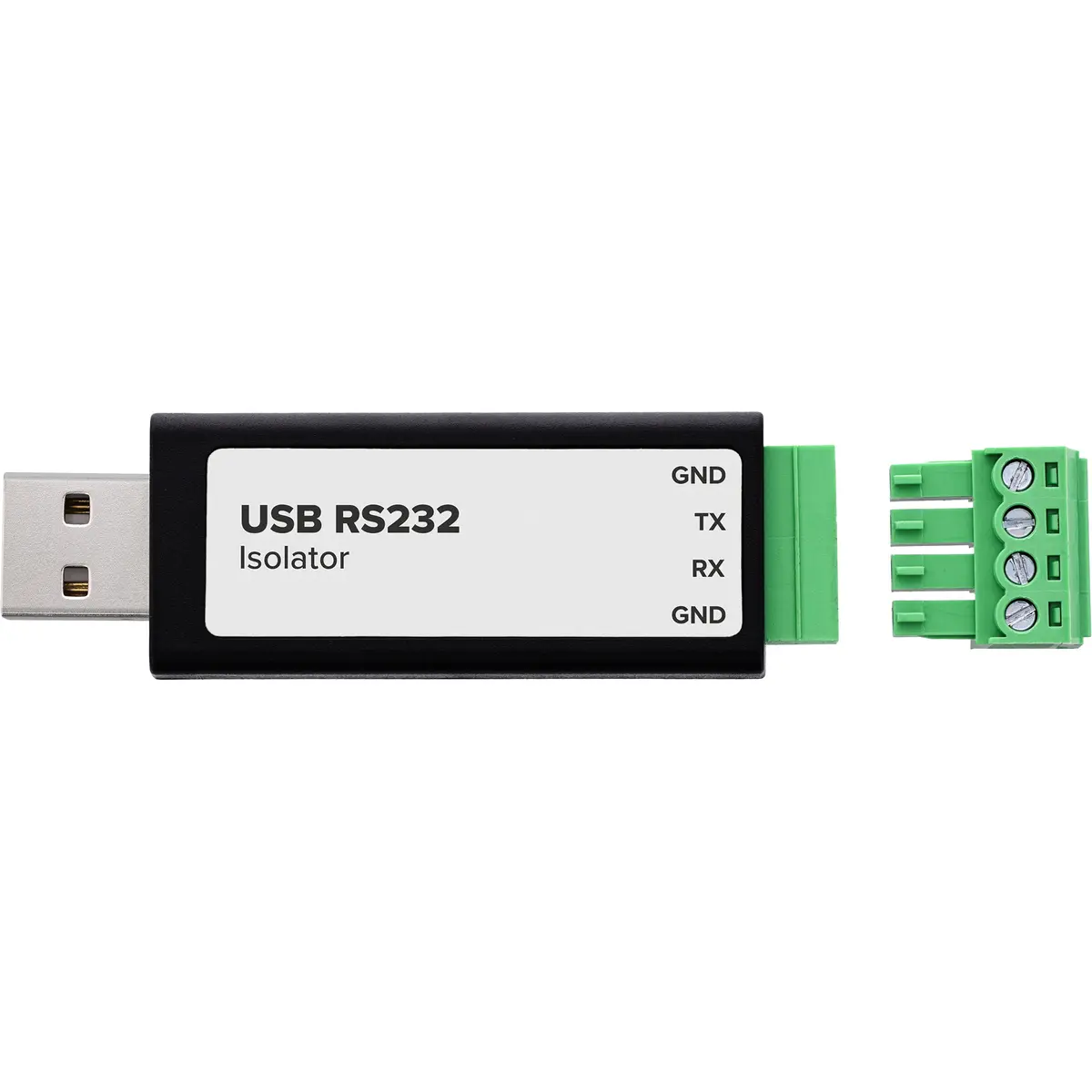

• Ierīces savienojums: RS232 skrūvju spaile ar GND, TX, RX, GND konfigurāciju
• Datu pārraides ātrums: no 300 līdz 921 600 bps
• Signāla izolācija: ADI magnētiskā izolācijas tehnoloģija līdz 2,5 kV
• Barošanas avota izolācija: integrēts izolēts DC/DC pārveidotājs
• Aizsardzības līdzekļi: 200 mA PTC drošinātājs, ESD aizsardzība, TVS diodes
• Darba temperatūras diapazons: no -40 °C līdz +85 °C
• Atbalstītās operētājsistēmas: Windows, Linux, macOS un Android

Kā lietot

Lai izmantotu InLine 33307B, pievienojiet USB-A galu brīvajam datora portam, kas atpazīs ierīci un izveidos virtuālo COM portu esošajai programmatūrai. Pievienojiet savas RS232 ierīces vadus 4 kontaktu skrūvju spailei saskaņā ar GND, TX, RX un GND izvietojumu. Pārliecinieties, ka kabeļu garums nepārsniedz standarta robežas: aptuveni 5 metri USB savienojumam un aptuveni 15 metri RS232 savienojumam. Pirms datu pārraides uzsākšanas pārbaudiet statusa indikatorus, kas norāda uz barošanu un datu apmaiņu.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu seriālā ierīce izmanto tikai TX, RX un GND signālus bez aparatūras plūsmas kontroles
• Pārbaudiet, vai jūsu operētājsistēma ir saderīga ar adaptera draiveru prasībām
• Pārliecinieties, ka fiziskais savienojums, izmantojot skrūvju spaili, atbilst jūsu instalācijas vajadzībām
• Novērtējiet darba vidi, lai apstiprinātu, ka 2.5 kV izolācija atbilst jūsu drošības standartiem

Lai nodrošinātu optimālu un drošu darbību, pirms ierīču ieslēgšanas vienmēr pārbaudiet pareizu vadu pievienojumu skrūvju spailēm un lietojiet adapteri noteiktajos temperatūras un mitruma apstākļos.
