InLine instalācijas kabelis Cat.7a S/FTP 4x2x0.58 AWG23 1200MHz 500m

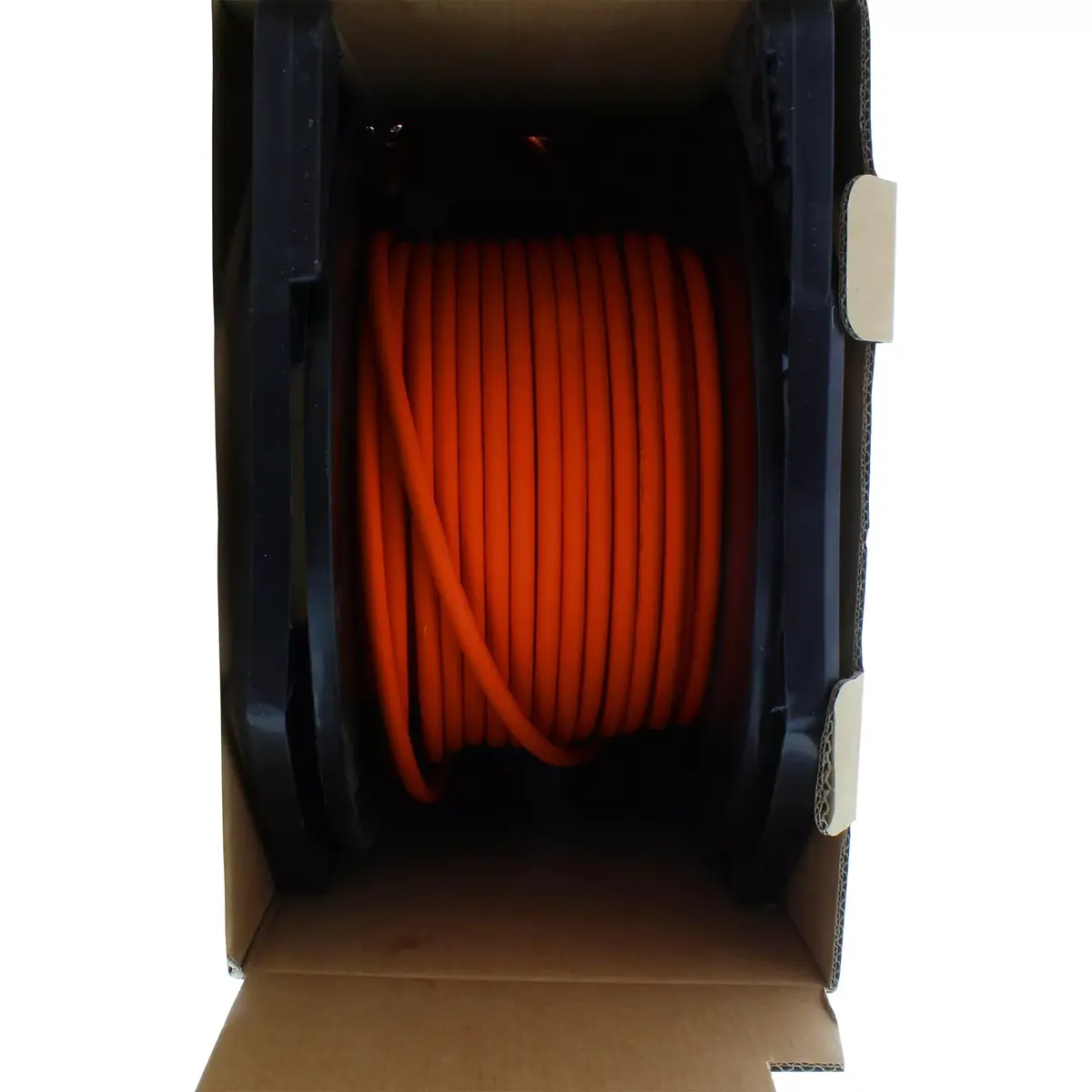

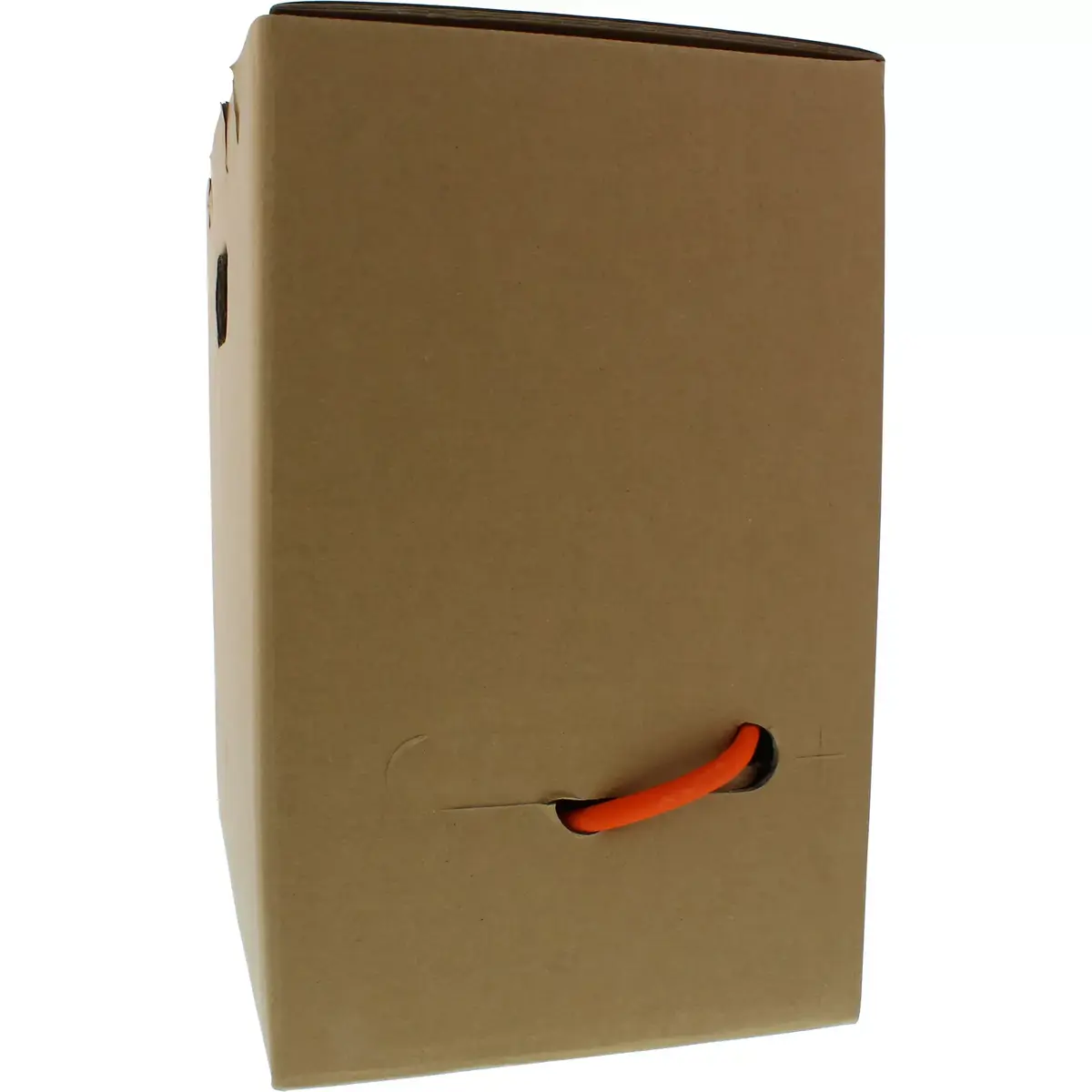

Montāžas kabelis tiek piegādāts ritentiņa kastē, kas ļauj ērti atvilkt nepieciešamo garumu. Kabelis ir sarullēts uz plastmasas spoles, nostiprināts pastiprinātā kartona kastē, nodrošinot bezpūļu izrulēšanu un aizsardzību transportēšanas un uzglabāšanas laikā. InLine Cat.7a S/FTP montāžas kabelis darbojas līdz 1200 MHz un nodrošina datu pārraidi līdz 10 Gbit/s, tam ir pilnīgi vara vadītāji, pāru fēljas aizsardzība ar kopēju apvalka auklu un halogēnvabīga (LSZH) orandža apvalka krāsa. 500 m garums tiek piegādāts uz bungu; 10 m un 25 m tiek piegādāti kastē, bet 50 m, 100 m un 300 m pieejami ar ritentiņa kasti.

Priekšrocības

Ritentiņa kaste samazina darba apjomu objektā, jo nav nepieciešams papildu izrullēšanas ierīce, pasargā kabeli no netīrumiem un transporta bojājumiem, izmantojot kartona iesaiņojumu, kā arī ir viegla un saliekama ērtākai pārvadāšanai. Indikācija par atlikušajiem metriem uz kabeļa palīdz precīzāk nogriezt mazākas garuma prasības un samazina izdevumus. Kabelis ar pārklātu pāru un kopējo apvalka aizsardzību nodrošina stabilas impedances un samazinātu traucējumu ietekmi.

Piemērots

• Strukturētai kabeļu ievilkšanai un garām montāžas līnijām (500 m spoles)
• Augstas ātruma Ethernet līdz 10 Gbit/s un lietojumiem līdz 1200 MHz
• Vietām, kur nepieciešams LSZH (bezhalogēna) apvalks
• Montāžām, kur svarīga ir aizsargāta un bez sapīšanās izrulēšana

Galvenās specifikācijas

• Kabeļa tips: Cat.7a S/FTP montāžas kabelis
• Uzbūve: 4x2xAWG23/1 (0,58 mm²) ar pilnām vara dzīsliņām
• Joslas platums: līdz 1200 MHz
• Datu pārraides ātrums: līdz 10 Gbit/s
• Pretestība (impedance): 100 Ω
• DC pretestība: maks. 93,8 Ω/km

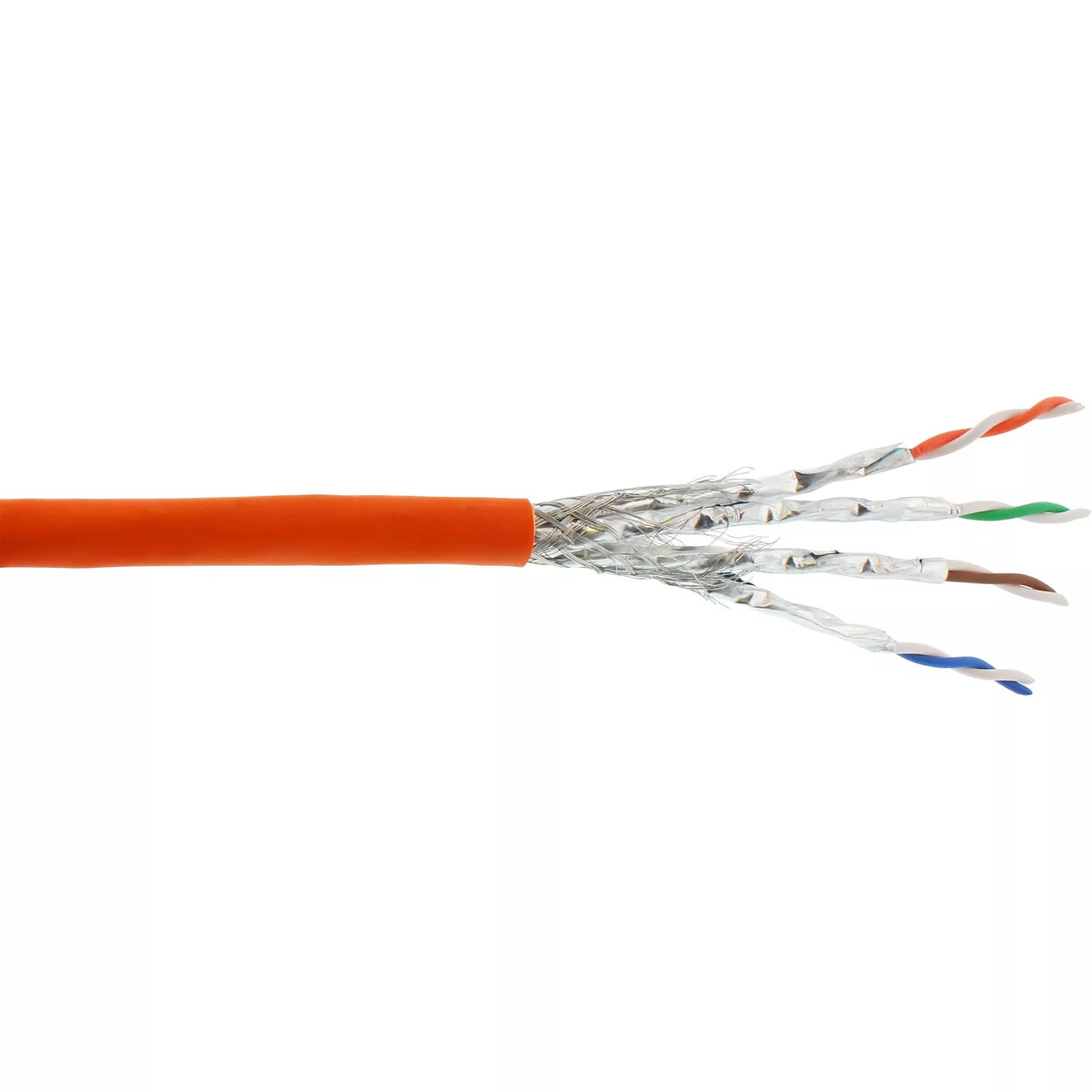

• Aizsardzība: pāri pārklāti ar foliju (PIMF) un kopējā apvalka aušana (S/FTP)
• Apvalks: bezhalogēns (LSZH), oranžā krāsā
• Kabeļa diametrs: aptuveni 7,8 mm
• Temperatūras diapazons: montāža 0…50 °C; darbība -20…60 °C; uzglabāšana -20…50 °C
• Ugunsizturība: B2ca saskaņā ar EN 50575:2014/A1:2016
• Iesaiņojums/garums: 500 m piegādāts uz bungu; ritentiņa kaste pieejama 50 m, 100 m, 300 m; 10 m un 25 m piegādāti kastē
• Papildus: uz kabeļa ir norāde par atlikušajiem metriem

Kā lietot

Novietojiet bungu vai kasti uz stabilas virsmas vai uz atbilstoša izrullētāja, lai spole var brīvi griezties. Atvelciet nepieciešamo kabeli un pārgrieziet pēc nepieciešamības, izmantojot atzīmi par atlikušajiem metriem. Montējiet saskaņā ar Cat.7a standarta prasībām: izvairieties no asiem saliekumiem (ievērojiet minimālo lieces rādiusu), cik iespējams attāliniet no spēcīgiem elektromagnētiskiem avotiem, izmantojiet ekrānētas spailes un komponentus, lai saglabātu S/FTP veiktspēju, un ievērojiet temperatūras ierobežojumus montāžas laikā.

Ieteikumi lietošanai

Lai nodrošinātu optimālu ekrānēšanu un veiktspēju, terminējiet kabeli ar ekrēnotām spailēm un nodrošiniet pareizu kopējās apvalka zemējumu. Glabājiet un transportējiet ritentiņa kasti vertikālā stāvoklī, lai izvairītos no spoles deformācijas, un aizsargājiet apvalku no mehāniskiem bojājumiem.
