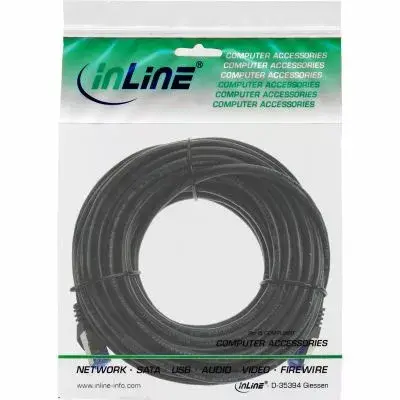

Tīkla kabelis InLine 75500S RJ-45 Cat.6A 10m melns

InLine® Cat.6A bruņots patch kabelis ir izturīgs U/FTP Ethernet kabelis, paredzēts prasīgām tīkla instalācijām. Ar SUS204 nerūsējošā tērauda iekšējo pārklājumu un augsti elastīgu PVC ārējo pārsegu tas nodrošina mehānisku aizsardzību pret intensīvu satiksmi, laika apstākļiem, grauzējiem un kaitēkļiem. Kabelis izmanto HDPE izolāciju un 28 AWG vadītājus, atbalsta PoE/PoE+/PoE++ līdz 90 W un nodrošina līdz 500 MHz caurlaidspēju 10 m garumā. RJ-45 (8P8C) savienotāji ar 50 µ" zelta pārklājumu un pilnībā ekrānoti crimpa spraudņi nodrošina uzticamas savienojuma īpašības un atbilst prasībām, kur nepieciešama pastiprināta ekranošana un izturība.

Priekšrocības

Bruņotā konstrukcija ar SUS204 iekšējo pārklājumu un pilnu U/FTP ekrānējumu palielina mehānisko izturību un aizsardzību pret elektromagnētiskajiem traucējumiem. HDPE izolācija un 28 AWG vadītāji saglabā signāla kvalitāti un zemu slodzi atbilstoši Cat.6A 500 MHz specifikācijai. Augsti elastīgais PVC ārējais pārklājums nodrošina elastīgumu un izturību pret ārējiem faktoriem, savukārt zelta pārklājuma kontakti uzlabo savienojuma uzticamību.

Piemērots

• Āra un atklātām instalācijām, kur nepieciešama mehāniskā aizsardzība (šovi, koncerti, reklāmas stendi, reklāmas zīmes)
• Vidēm ar iespējamiem bojājumiem no grauzējiem vai kaitēkļiem
• PoE lietojumiem līdz 90 W
• Augstas veiktspējas Ethernet savienojumiem, kuriem nepieciešama Cat.6A U/FTP ekranošana

Galvenās specifikācijas

• Kabeļa tips: Cat.6A U/FTP
• Garums: 10 m
• Vadītājs: 28 AWG
• Izolācija: HDPE
• Iekšējā apvalka materiāls: SUS204 nerūsējošais tērauds
• Ārējais pārklājums: augsti elastīgs PVC
• Ārējais diametrs: 7.3 mm (OD)
• Savienotājs: RJ-45 (8P8C), pilnībā ekrānots crimpa spraudnis
• Kontakti: 50 µ" zelta pārklājums
• Caurlaidspēja: 500 MHz
• Impedance: 100 Ω
• Kapacitāte: 5600 pF/100 m
• Vadītāja DC pretestība: ≤ 28.4 Ω/100 m
• Izplatīšanās aizkave: ≤ 545 ns/100 m
• Aizkaves nobīde: ≤ 45 ns/100 m
• Temperatūras diapazons: uzstādīšana 0 līdz 50 °C, darbība -20 līdz 60 °C
• Vērtsp spriegums: 30 V
• PoE atbalsts: līdz 90 W
• Spiediena izturība (īslaicīga): 2000 N
• Spiediena izturība (ilgstoša): 500 N
• Sertifikācija: Atbilst Fluke DSX 8000 kanāla testam

Kā lietot

Pievienojiet RJ-45 spraudņus attiecīgajiem Ethernet portiem, pārliecinoties, ka spraudņi ir pilnībā ievietoti un ekrāns, ja nepieciešams, ir pareizi pieslēgts zemējojumam. Katrā maršrutā izvairieties no asiem lenķiem un vietām ar ilgstošu spiedienu. Āra vai atklātām instalācijām nostipriniet kabeli pie balstiem un aizsargājiet savienojuma vietas no tiešiem laikapstākļu iedarbības. Ievērojiet uzstādīšanas temperatūras diapazonu un vietējos standartus ekrānētu kabeļu uzstādīšanai.

Lietošanas ieteikumi

Lai nodrošinātu optimālu darbību, pārbaudiet uzstādīto līniju ar Cat.6A testeri (piemēram, Fluke DSX sērija) un nodrošiniet ekrāna drošu zemējumu. Izvairieties no atkārtotām spēcīgām mehāniskām slodzēm pie savienotājiem un atstājiet servisa rezervi, lai samazinātu spriegumu uz savienojumiem.
