InLine RJ45 Keystone Jack Snap-In Modulis Cat.6a 10GBase-T 500 MHz ar putekļu vāciņu melns

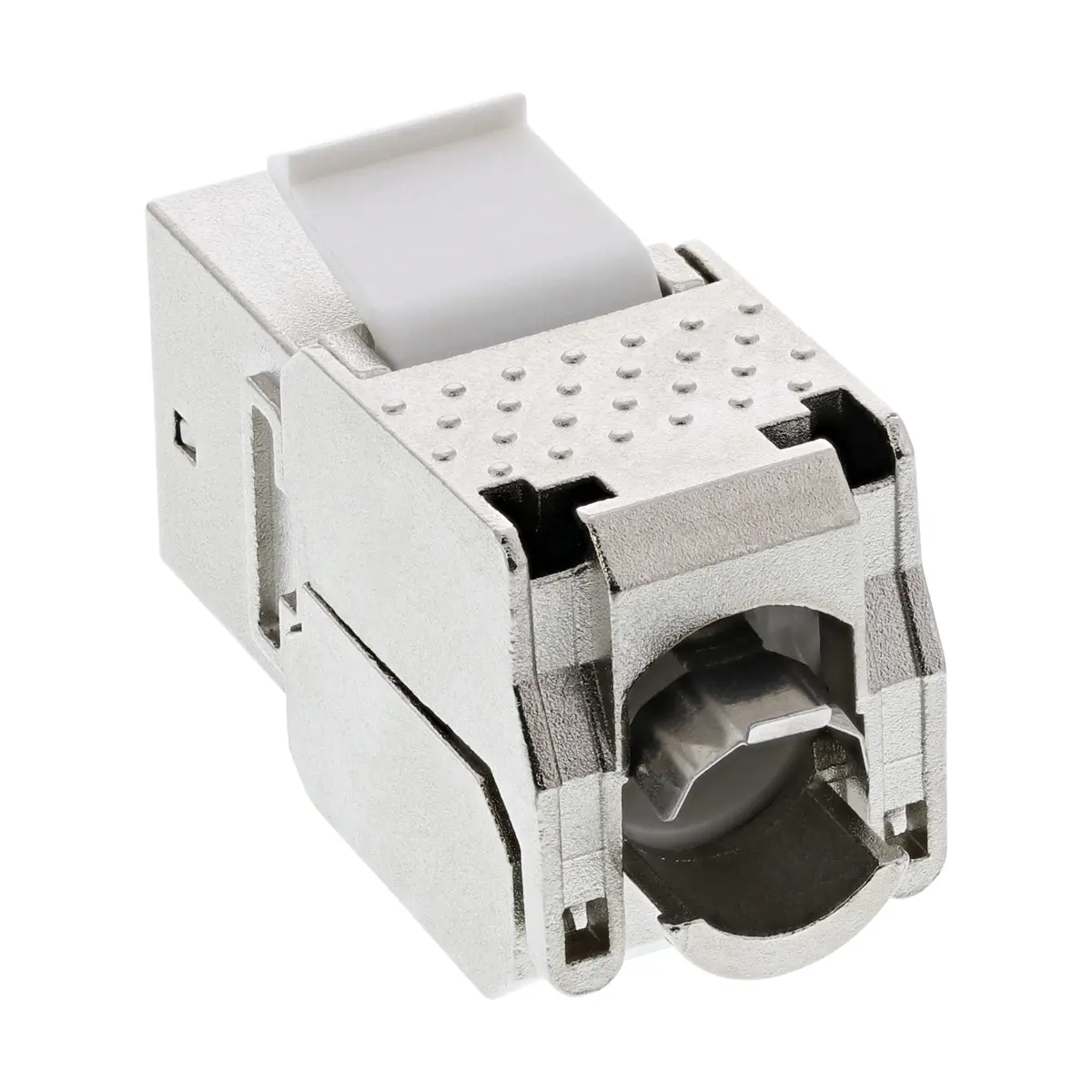

InLine RJ45 Keystone Jack Snap-In modulis Cat.6a 10GBase-T 500 MHz ar putekļu vāciņu ir profesionāls tīkla elements, kas paredzēts augstas veiktspējas strukturētajām kabeļu sistēmām. Tas atbalsta datu pārraides ātrumu līdz 10GBase-T un frekvences līdz 500 MHz, nodrošinot stabilu un drošu Ethernet savienojumu bez traucējumiem. Pilnībā ekranēts cinka sakausējuma korpusers nodrošina efektīvu aizsardzību pret elektromagnētiskajiem traucējumiem, bet praktiskais putekļu vāciņš pasargā portu no netīrumiem, kad tas netiek lietots. Modulis ir ideāli piemērots gan biroja, gan mājas tīkla infrastruktūrai.

Priekšrocības

Šis Keystone modulis piedāvā pilnu ekranējumu izturīgā cinka sakausējuma korpusā, kas ievērojami samazina signāla zudumus un traucējumus blīvās tīkla instalācijās. Integrētais putekļu vāciņš pagarina savienotāja kalpošanas laiku, novēršot putekļu iekļūšanu kontaktos. Pateicoties PoE un PoE+ tehnoloģiju atbalstam, modulis vienlaikus nodrošina gan datu pārraidi, gan strāvas padevi saderīgām ierīcēm. LSA montāžas veids ļauj droši un efektīvi pievienot kabeļa dzīslas, savukārt standarta snap-in dizains nodrošina plašu saderību ar tukšajiem sadales paneļiem.

Piemērots

• Ātrgaitas mājas un biroja lokālo tīklu izveidei
• Strukturēto kabeļu sistēmu montāžai ar 19 collu tukšajiem sadales paneļiem
• Tīkla sienas kārbu ierīkošanai, kas paredzētas keystone moduļiem
• Power over Ethernet ierīču, piemēram, IP kameru un piekļuves punktu, pieslēgšanai

Kad nav piemērots

Šis modulis var nebūt piemērots neekranētām kabeļu sistēmām, kurās ekranējums nav nepieciešams vai netiek atbalstīts. Tas nav paredzēts arī kabeļiem, kuru ārējais diametrs vai dzīslu biezums neatbilst norādītajiem tehniskajiem parametriem.

Galvenās specifikācijas

• Cat.6a veiktspēja ar 10GBase-T tīklu atbalstu līdz 500 MHz
• Pilns ekranējums ar cinka sakausējuma korpusu
• Aprīkots ar integrētu putekļu vāciņu
• LSA montāžas bloks vadu pievienošanai
• Saderīgs ar kabeļiem no 22AWG līdz 26AWG
• Saderīgs ar kabeļa ārējo diametru no 5.0 mm līdz 8.5 mm
• Atbalsta PoE un PoE+ lietojumus
• RJ45 kontaktu izturība vismaz 750 pievienošanas cikli
• Izmēri: platums 16.7 mm, garums 37.8 mm, augstums 22.2 mm
• Krāsa: balta

Kā lietot

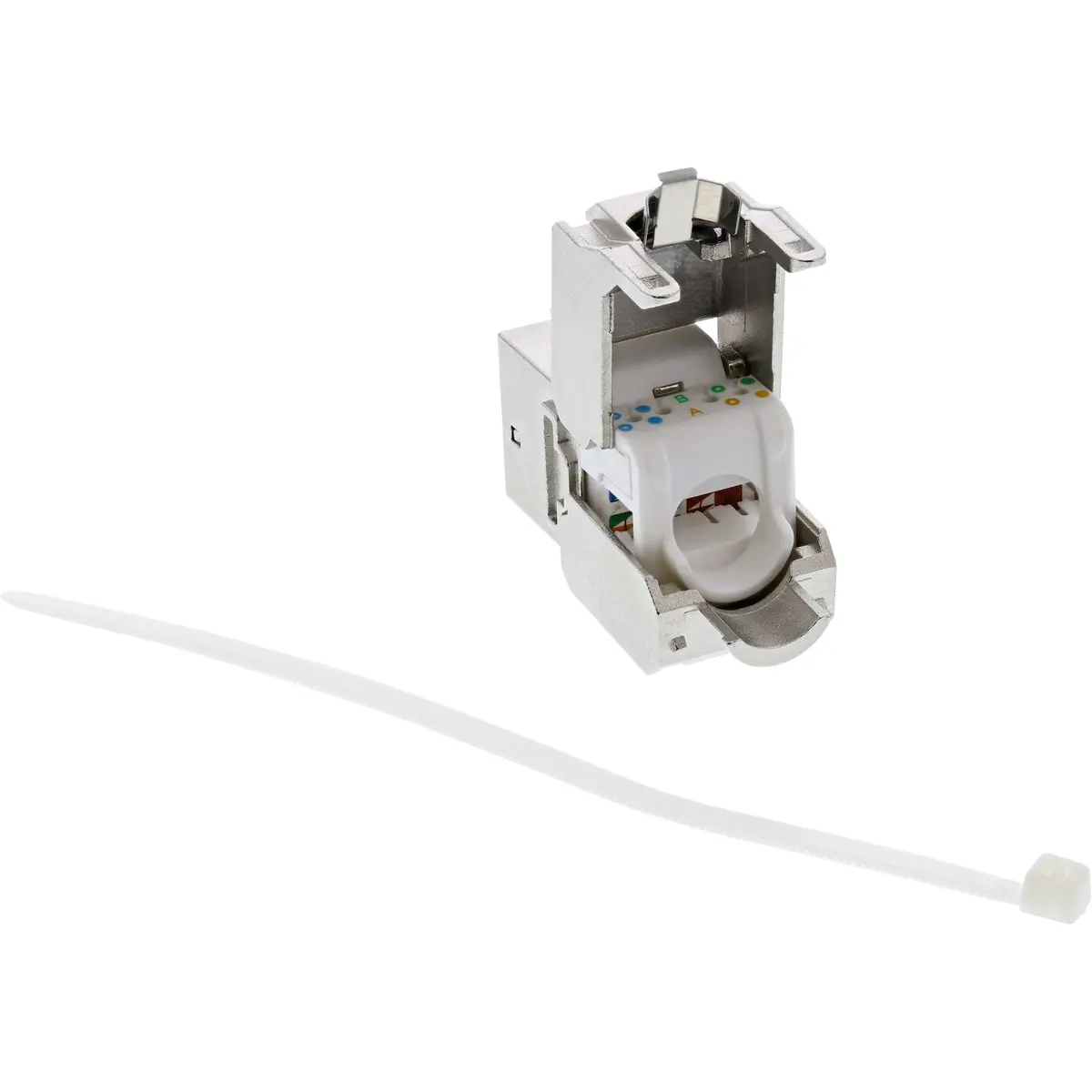

Sagatavošanas posmā uzmanīgi noņemiet tīkla kabeļa ārējo apvalku, pārliecinoties, ka kabeļa diametrs ir robežās no 5.0 līdz 8.5 mm un dzīslu izmērs atbilst 22AWG līdz 26AWG standartam. Ievietojiet atsevišķas dzīslas LSA spailēs atbilstoši izvēlētajam elektroinstalācijas standartam un cieši iespiediet tās vietā, izmantojot atbilstošu LSA montāžas rīku. Kad vadi ir pievienoti, iespiediet pilnībā ekranēto moduli saderīgā 19 collu sadales panelī vai sienas kārbā, līdz tas fiksējas. Turiet putekļu vāciņu aizvērtu, kad ports netiek izmantots.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu esošā vai plānotā tīkla infrastruktūra izmanto saderīgus Cat.6a ekranētus kabeļus
• Pārbaudiet, ka jūsu kabeļu dzīslu izmēri un ārējais diametrs atbilst norādītajiem tehniskajiem ierobežojumiem
• Pārliecinieties, ka jūsu sadales paneļiem vai sienas rozetēm ir standarta keystone montāžas ligzdas

Lietošanas ieteikumi

Pirms vadu pievienošanas vienmēr rūpīgi pārbaudiet pareizu dzīslu secību atbilstoši krāsu kodēšanas shēmām. Izvairieties no pārmērīgiem kabeļu locījumiem tieši aiz moduļa, lai saglabātu signāla integritāti un novērstu ilgtermiņa spriegumu savienojumos.
