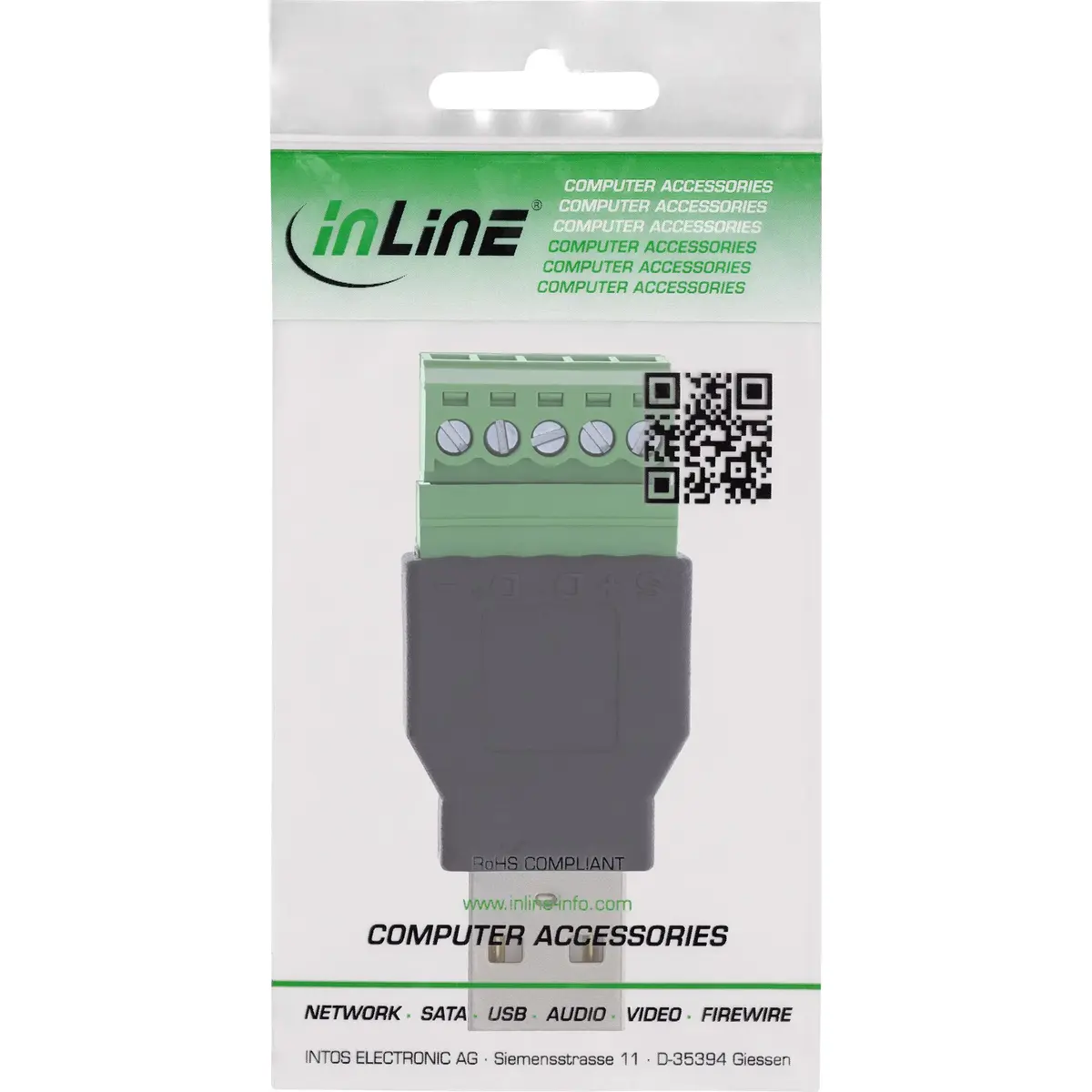

Kabeļa dzimuma pārveidotājs InLine 92504A — adapteris, lai mainītu savienotāja orientāciju

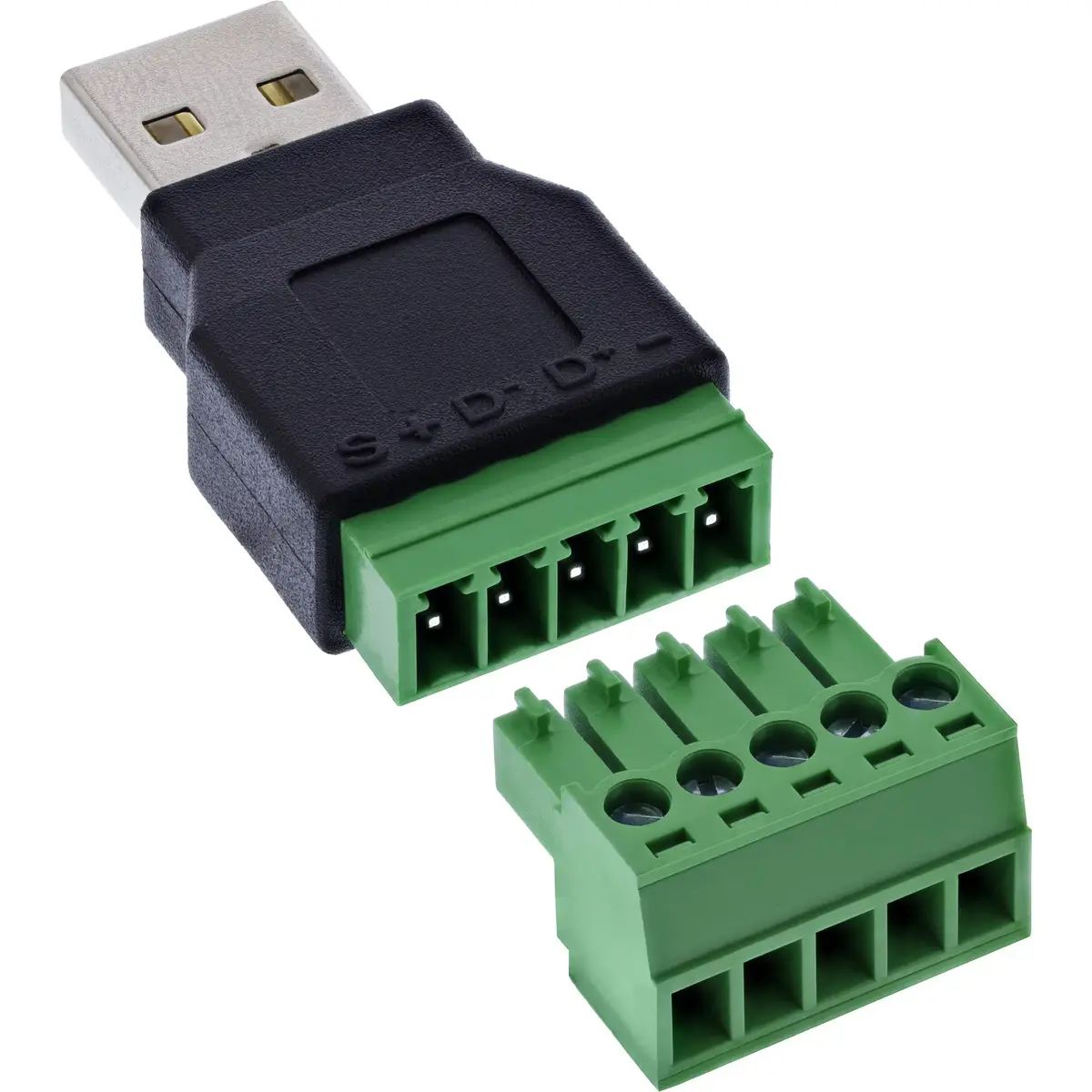

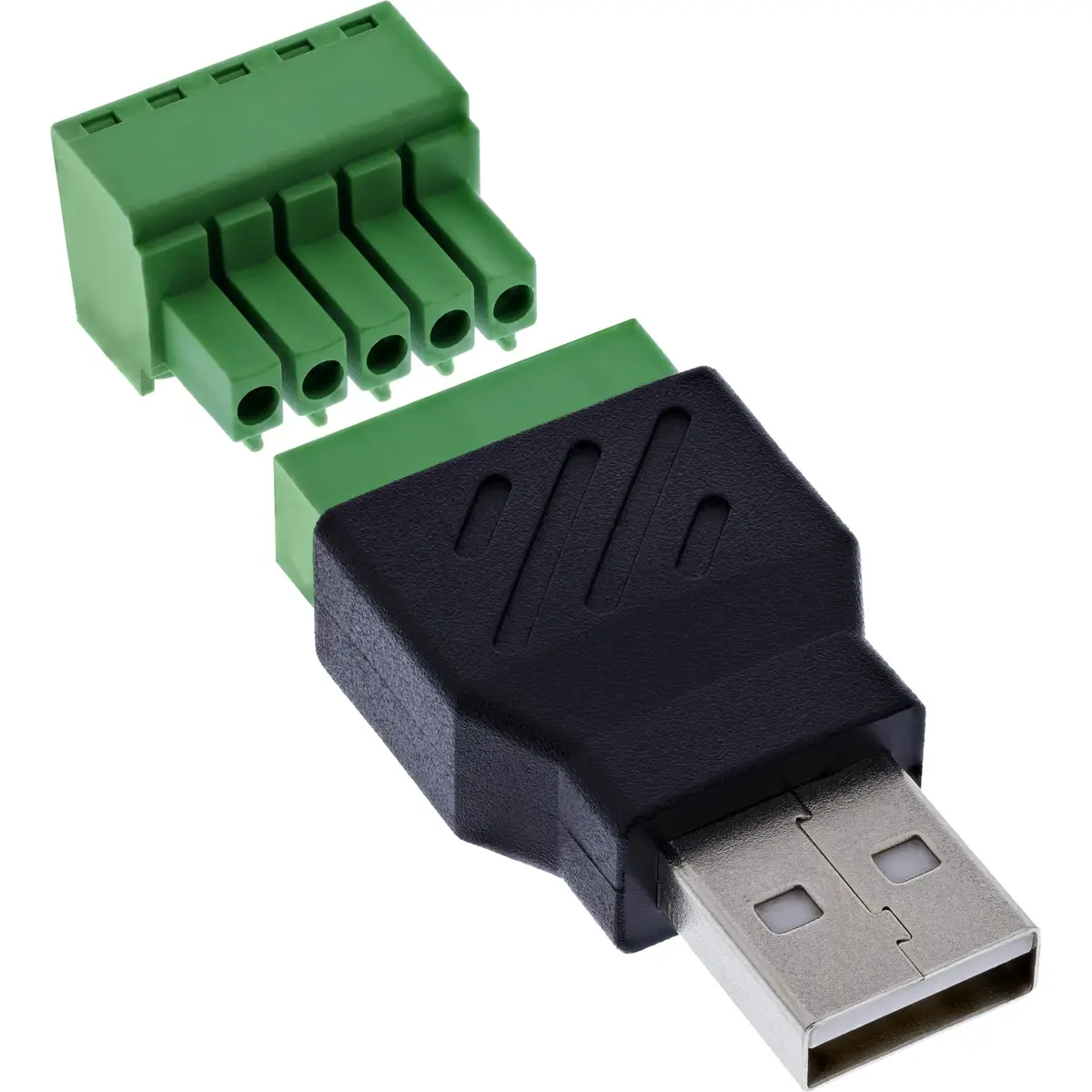

InLine USB‑A termināla bloka adapters pārveido USB 2.0 signālus uz piecu kontaktu skrūvju klemmi bez lodēšanas vai kabeļu pārtraukšanas. Standarta USB‑A spraudnis tieši pievienojas kompaktiem korpusam ar skaidri marķētu 5‑pozīciju klemmi: 1: – (zeme), 2: D+, 3: D–, 4: + (VBUS), 5: S (ekrāns). Atbalsta atsevišķus vadus 16–26 AWG, piemērots servisa darbiem, testa iekārtām, izstrādei un prototipēšanai, kur nepieciešamas ātras un noņemamas savienojumu iespējas.

Priekšrocības

Ātra piestiprināšana caur skrūvju klemēm samazina uzstādīšanas laiku; klemmes pieņem vadus 16–26 AWG un tiek darbinātas ar plakanu skrūvgriezi ≤ 2,5 mm. Spiediena plāksnes klemmas nodrošina drošu kontaktu, bet skaidra marķēšana atvieglo apkopi, testēšanu un prototipēšanu. Kompaktie izmēri (aptuveni 50 × 21,2 × 18,4 mm) ļauj izmantot ierobežotā telpā vai adaptoru joslās. Elektriskie parametri — 0,7 A uz kontaktu, izolācijas pretestība ≥ 10 MΩ pie 300 V DC un 300 V AC testa spriegums — nodrošina uzticamu signālu pārraidi rūpnieciskos apstākļos.

Piemērots

• Servisa un apkopes darbiem ar pagaidu piekļuvi USB signāliem
• Testu stendiem un laboratorijām mērījumiem un atkļūdošanai
• Palaidējināšanas, traucējumu noteikšanas un USB‑2.0 ierīču prototipēšanai

Atslēgas tehniskie dati

• USB interfeiss: USB‑A 2.0 spraudnis

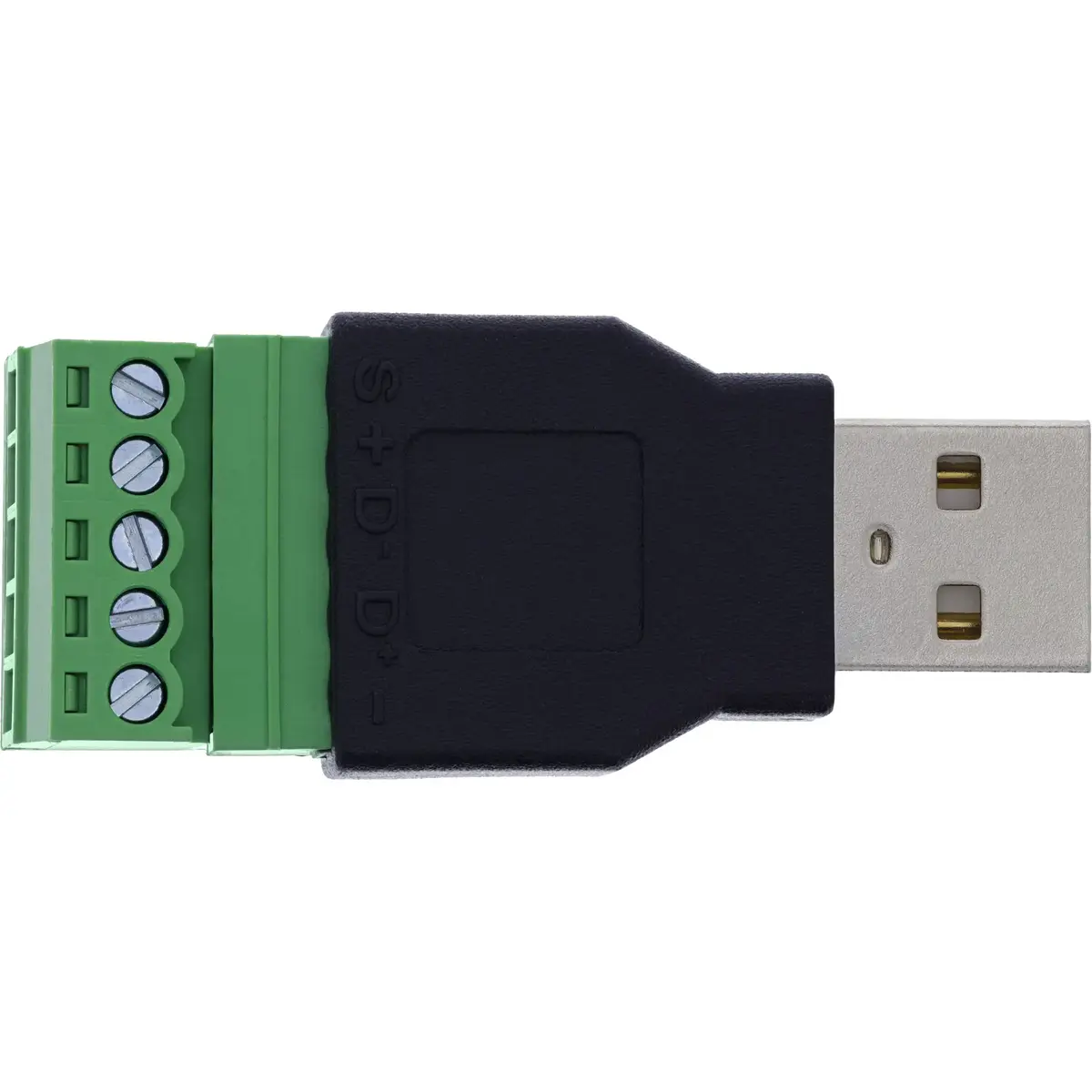

• Kontaktpunktu skaits / piešķīrums: 5 klemmes — 1: – , 2: D+ , 3: D– , 4: + , 5: S
• Savienojuma tehnoloģija: skrūvju klemme ar spiediena plāksni, solis 5,0 mm
• Savienojuma diapazons: 16–26 AWG
• Vadīšanas instruments: plakans skrūvgriezis ≤ 2,5 mm
• Nominālā strāva: 0,7 A uz kontaktu
• USB darbināšanas spriegums (VBUS): 5 V DC
• Testa spriegums (izolācija): 300 V AC / 1 minūte
• Izolācijas pretestība: ≥ 10 MΩ pie 300 V DC
• Darba temperatūra: –20 °C līdz +105 °C
• Izolācijas slānis: EVA izolācija apakšpusē
• Izmēri: aptuveni 50 × 21,2 × 18,4 mm (G × P × A)

Kā lietot

Ievietojiet USB‑A spraudni ierīces USB ligzdā. Sagatavojiet un noskalojiet atsevišķos vadus (16–26 AWG), ievietojiet katru vadu atbilstošajā numerētajā klemē (1–5) un pievelciet skrūvi ar plakanu skrūvgriezi (≤ 2,5 mm) līdz stabilam kontaktam. Izmantojiet klemmes marķējumu, lai pareizi piešķirtu zemi, D+, D–, barošanu un ekrānu. Adapters nodrošina ātras un noņemamas savienojumu iespējas testēšanai vai pagaidu uzstādījumiem bez lodēšanas.

Lietošanas ieteikumi

Lai nodrošinātu uzticamību, ievērojiet vadītāja šķērsgriezuma diapazonu 16–26 AWG, pareizi pievelciet skrūves, nepakļaujiet adapteri temperatūrām ārpus –20 °C…+105 °C un nepārsniedziet 0,7 A uz kontaktu. Izmantojiet adapteri galvenokārt USB‑2.0 signāliem un pagaidu vai testēšanas scenārijos, nevis pastāvīgai augstas jaudas barošanai.
