Savienotāja maiņa InLine 92504J — audio/video savienotāja adapters

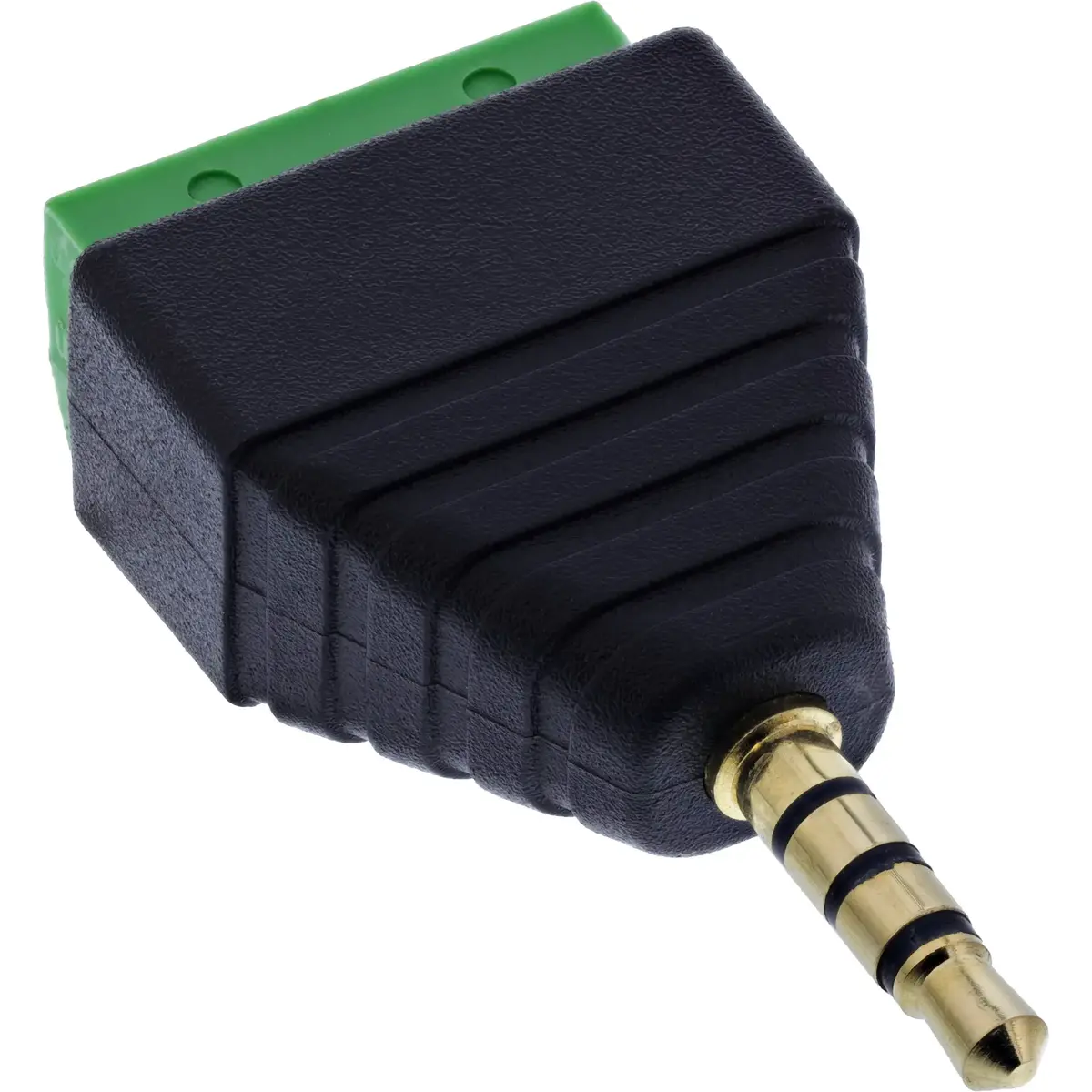

InLine 92504J ir kompakts adapters — 3,5 mm TRRS ligzda ar pieslēgvietu uz 4‑polu skrūvju spaili, kas ļauj savienot analogo audio un mikrofonu signālus bez lodēšanas. TRRS 4‑polu ligzda ir tieši savienota ar skaidri marķētu 4 kontaktu spaili: L (kreisais), R (labais), V (mikrofons/strāva) un + (kopējais zemējums/ekrāns). Apakšējā EVA izolācija ļauj montēt adapteri uz vadītājvirsmām un padara to piemērotu lietošanai testa iekārtās, izstrādes laboratorijās un kompaktiem AV interfeisiem.

Priekšrocības

Uzstādīšanas laiks samazinās, izmantojot skrūvju spailes piemērotas vadiem 18–26 AWG, kas tiek pievilktas ar plakanas galvas skrūvgriezi ar asmens platumu ≤ 2,5 mm. Sānu izvietotā spailu rinda ietaupa vietu šaurās paneļu instalācijās. Signāla kvalitāte tiek uzturēta, pateicoties izolācijas pretestībai ≥ 10 MΩ pie 300 V DC, nominālajam strāvam līdz 1,0 A uz kontaktu un maksimālajam darba spriegumam 100 V starp signāliem, kas padara adapteri piemērotu rūpnieciskai un laboratoriskai lietošanai.

Piemērots

• Audio/ausu komplektu un mikrofona vadu prototipēšanai un testiem
• Izstrādes laboratorijām un inženiertehniskajiem izmēģinājumiem
• Multivides interfeisiem un kompaktām AV instalācijām
• Pagaidu savienojumiem, remontiem un signālu sadalīšanai ausu komplektiem vai kombinētajiem spraudņiem

Galvenās specifikācijas

• Savienojums: 3,5 mm TRRS ligzda (4 poli: L/R/mikrofons/zemējums)

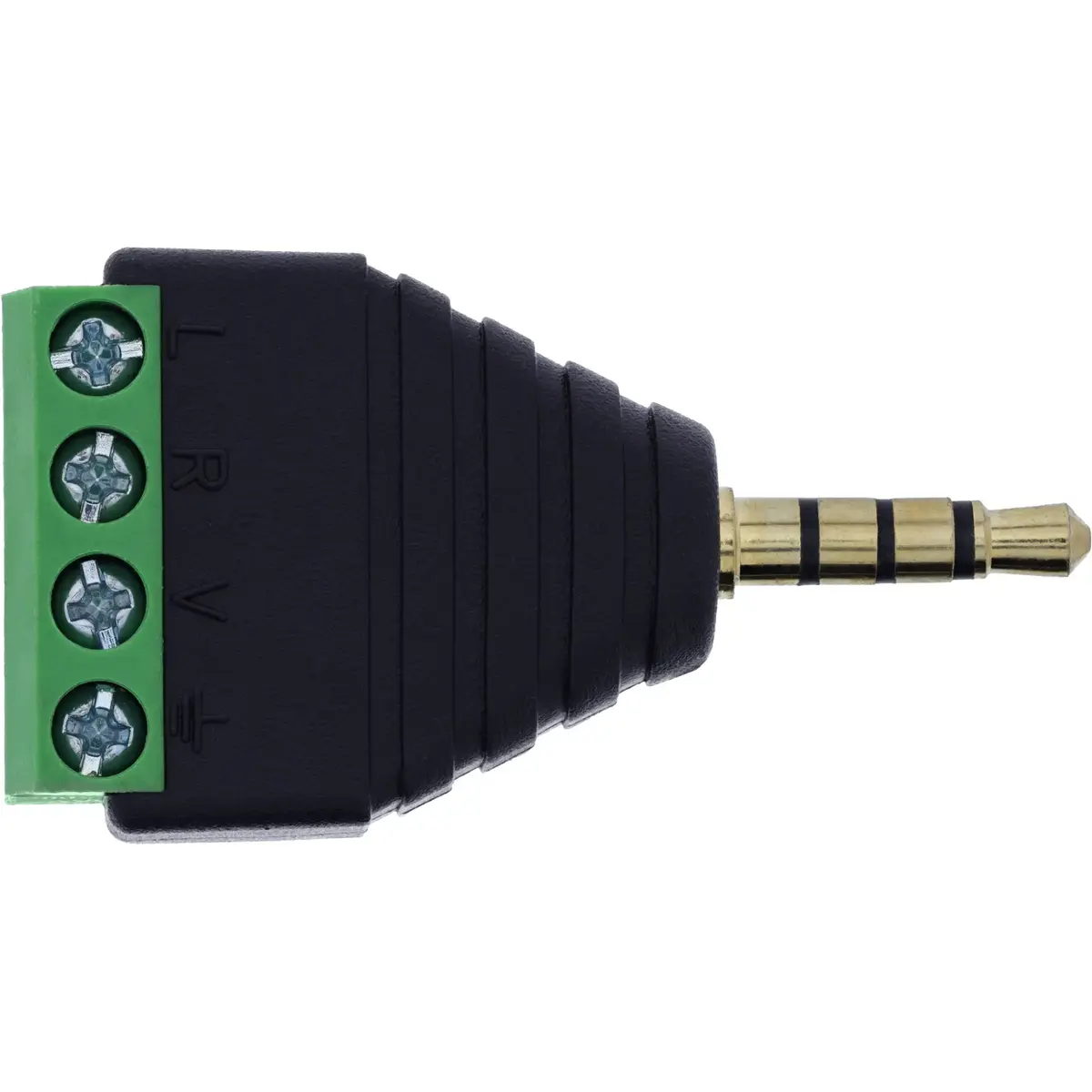

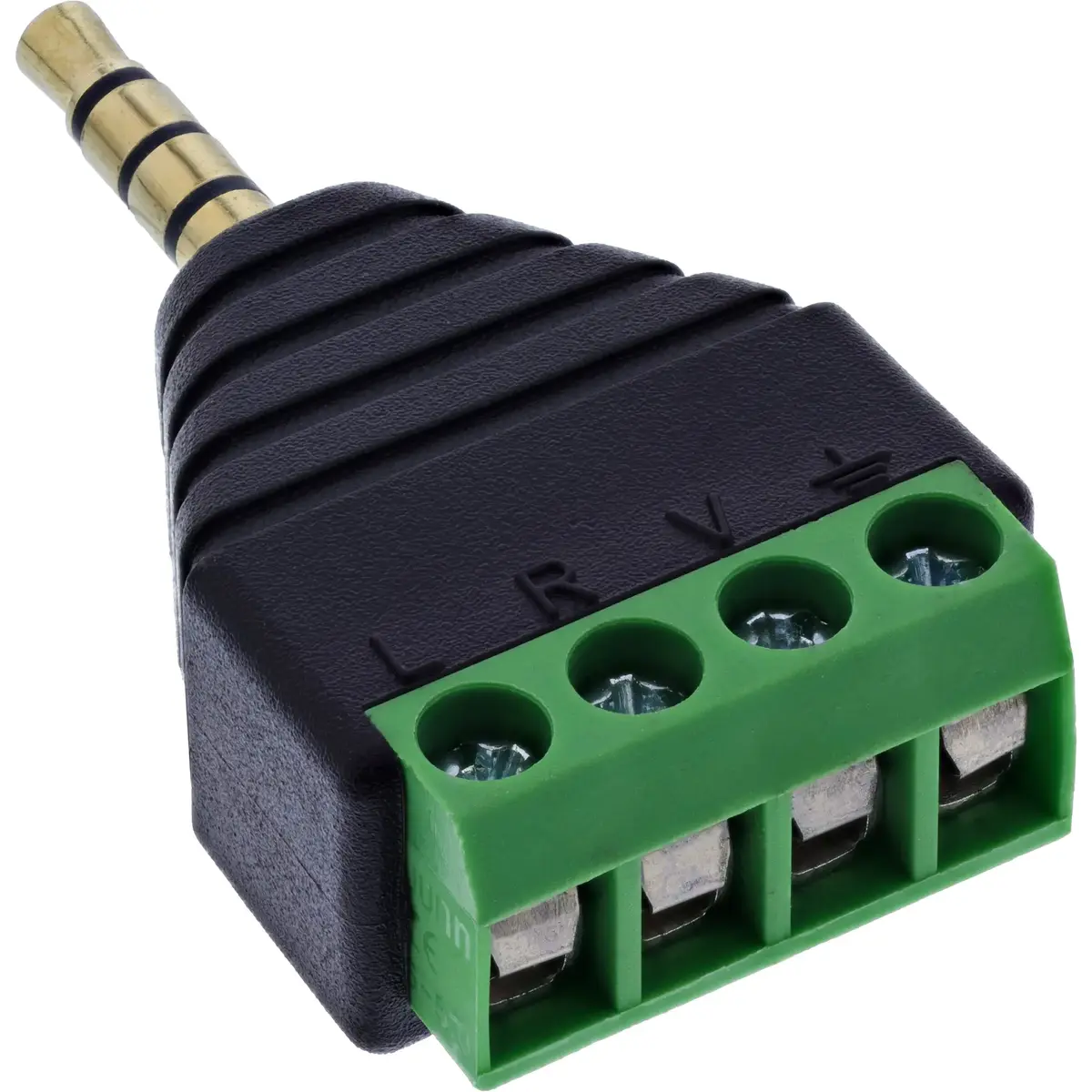

• Polu skaits / spaiļu piešķiršana: 4 — L, R, V, +
• Savienojuma tehnoloģija: skrūvju spailes ar spiedplati, 5,0 mm solis
• Savienojuma diapazons: 18–26 AWG
• Piederība darbībai: plakanas galvas skrūvgriezis ≤ 2,5 mm
• Nominālā strāva: 1,0 A uz kontaktu
• Maks. darba spriegums: 100 V starp diviem signāliem
• Izolācijas pretestība: ≥ 10 MΩ @ 300 V DC
• Maks. vadītāja pretestība: 5 Ω
• Darbības temperatūra: –10 °C līdz +70 °C
• Izolācijas slānis: EVA izolācija apakšā

Kā lietot

Ievietojiet 3,5 mm TRRS spraudni adapterī. Sagatavojiet vadi 18–26 AWG, atbrīvojiet skrūves spailēs ar plakanas galvas skrūvgriezi (asmens ≤ 2,5 mm), ievietojiet atraisītos vadu galus atbilstošajās marķētajās spailēs (L, R, V, +) un pievelciet skrūves. Pārliecinieties par pareizu un drošu savienojumu un par to, ka adapteris atrodas uz nevadītā virsmas vai EVA izolācijas, lai izvairītos no īssavienojumiem. Neizjauciet norādītos strāvas un sprieguma ierobežojumus.

Lietošanas ieteikumi

Lai nodrošinātu ilgtermiņa uzticamību, izmantojiet vara vadus norādītajā AWG diapazonā, nepārsniedziet 1,0 A uz kontaktu un uzturiet darba temperatūru no –10 °C līdz +70 °C. Montāžā ierobežotās vai metāla korpusos pārliecinieties, ka EVA izolācija ir neskarta un pareizi novietota, lai novērstu kontaktu ar vadītājvirsmām.
