Kabeļu gender mainītājs InLine 92504K — audio/video adapters 92504K

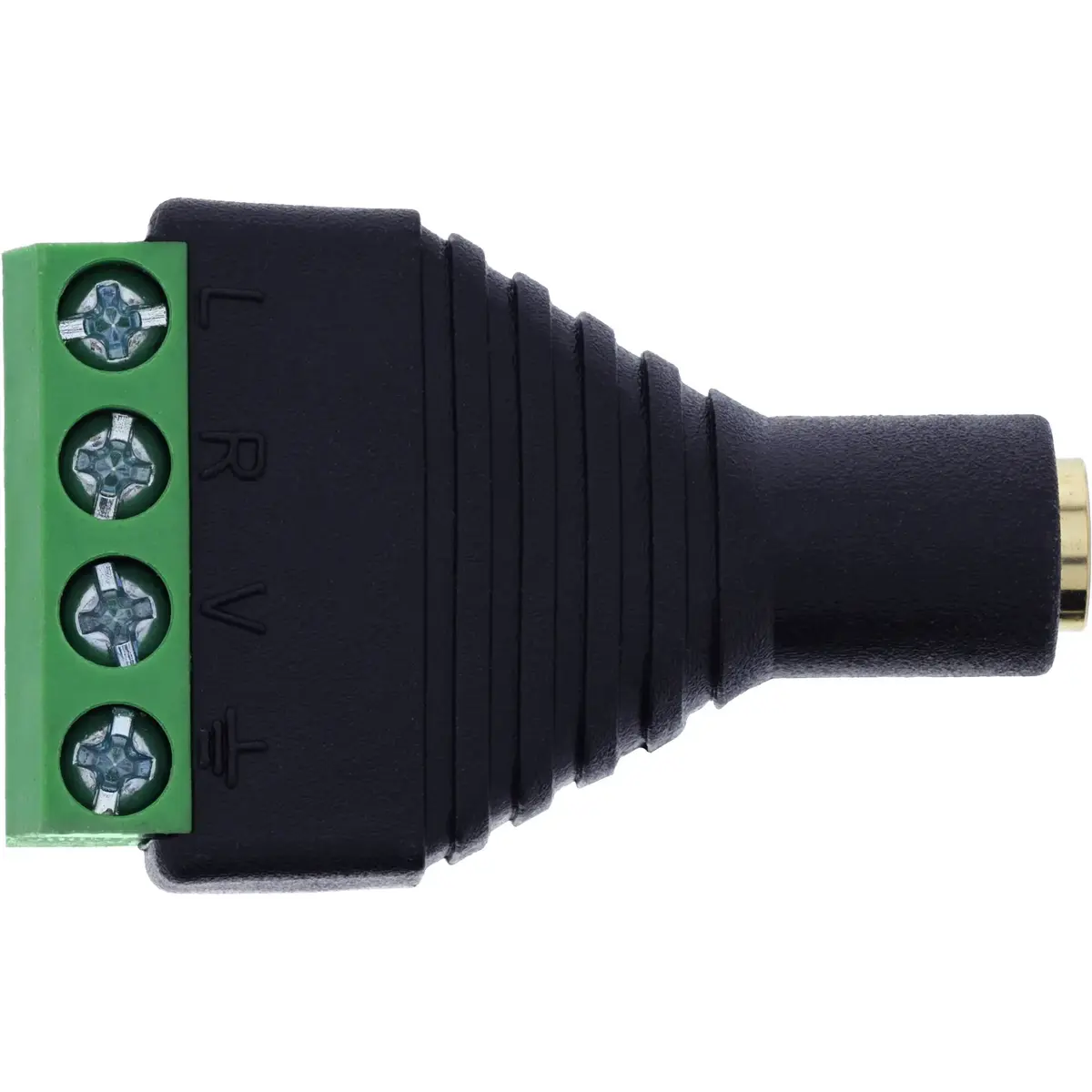

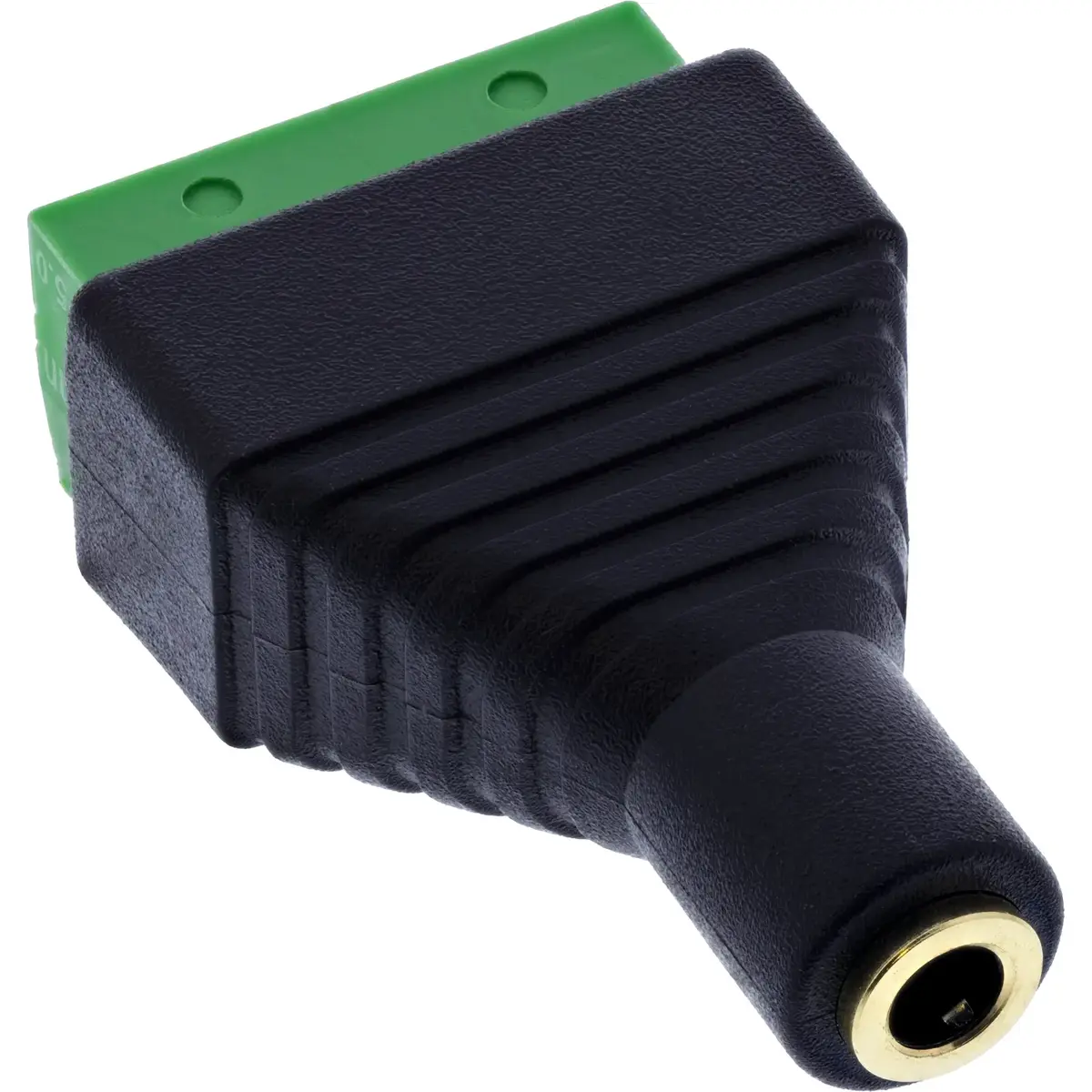

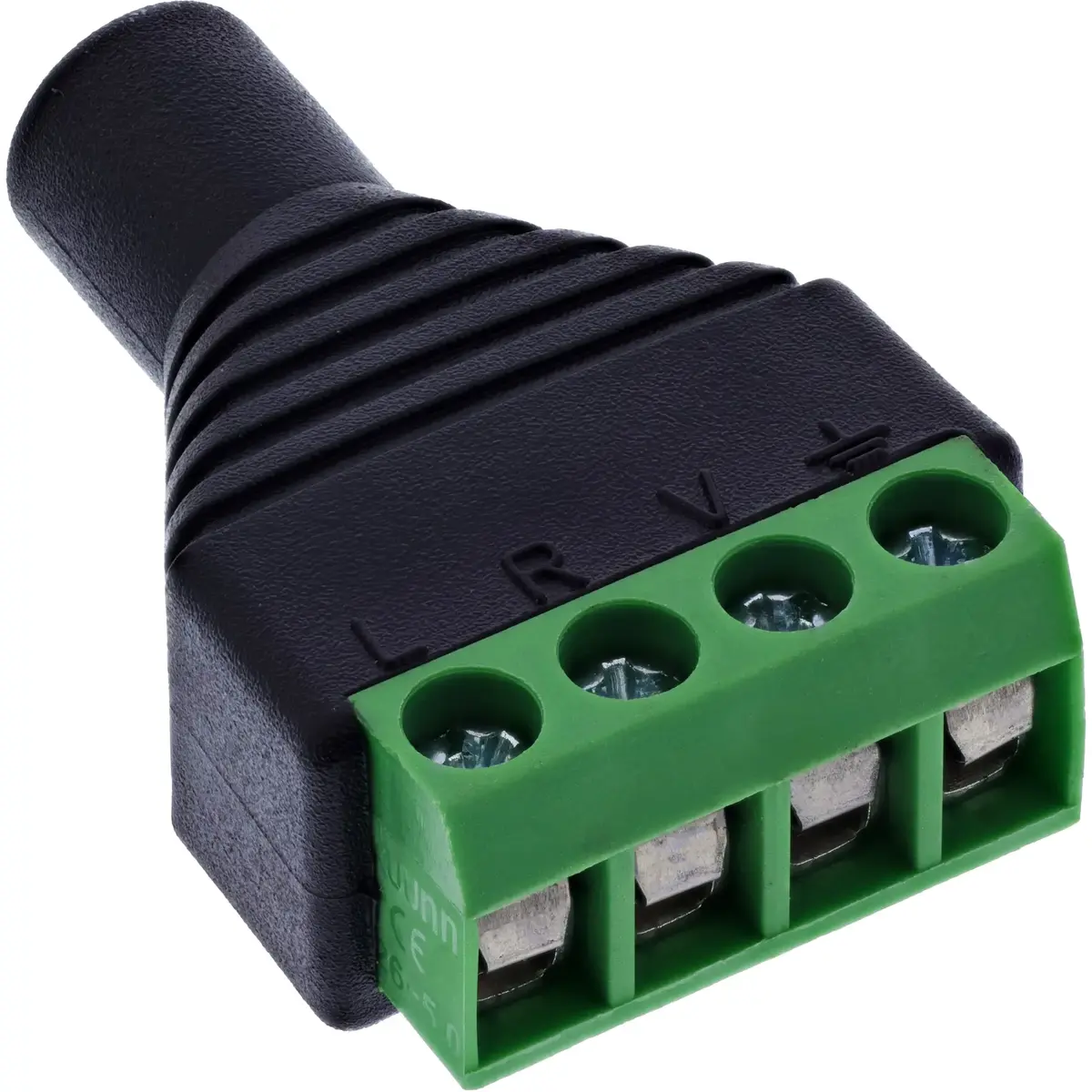

InLine 92504K ir 3,5 mm TRRS (4‑polu) ligzda ar savienojumu uz skrūvju spailēm, kas nodrošina pieslēgšanu analogiem audio un mikrofonu signāliem bez lodēšanas. Adapteris pārveido TRRS spraudni uz četrām skaidri apzīmētām spailēm (L, R, V, +) un ir kompakts risinājums uzstādīšanai ierobežotās telpās testēšanas iekārtās, izstrādes darbstacijās, multimediju moduļos un vadības blokos. Apakšā ir EVA izolācijas slānis montāžai uz vadītspējīgām virsmām.

Priekšrocības

Skrūvju spaiļu savienojums ar 5,0 mm soli atbalsta vadus 18–26 AWG un tiek nodrošināts, izmantojot plakanais skrūvgriezis līdz 2,5 mm, kas paātrina uzstādīšanu. Skaidra spaiļu marķēšana (L, R, V, +) nodrošina precīzu audio un mikrofona signālu pieslēgumu gan austiņām, gan TRRS kombinētajiem spraudņiem. Sānu spaiļu izvietojums un kompaktā konstrukcija ietaupa vietu uzstādēs, vienlaikus nodrošinot augstu signāla kvalitāti ar izolācijas pretestību ≥ 10 MΩ pie 300 V DC un nominālo strāvu līdz 1,0 A uz polu.

Piemērots

• Austiņu vai TRRS kombinēto spraudņu pieslēgšanai testlēznēs un prototipu uzstādēs
• Analogā audio signāla integrācijai vadības blokos un multimediju moduļos
• Laikveida vai darbnīcas pieslēgumiem izstrādes un remonta laboratorijās
• Uzstādēm ar ierobežotu vietu sadales skapjos vai audio plauktos

Atslēgas tehniskie dati

• Savienojums: 3,5 mm TRRS ligzda (4 poli)
• Spailes / piešķīrums: 4 spailes — L, R, V, +
• Savienojuma tehnoloģija: skrūvju spailes ar spiedplates, solis 5,0 mm
• Savienojuma diapazons: 18–26 AWG
• Darbināšana: plakanais skrūvgriezis ≤ 2,5 mm
• Nominālā strāva: 1,0 A uz poli
• Maks. darba spriegums: 100 V starp diviem signāliem
• Izolācijas pretestība: ≥ 10 MΩ pie 300 V DC
• Maks. vadītāja pretestība: 5 Ω
• Darba temperatūra: -10 °C līdz +70 °C
• Izolācijas slānis: EVA apakšā

Kā lietot

Ievietojiet 3,5 mm TRRS spraudni ligzdā un pievienojiet atbrīvotos vadus (18–26 AWG) pie atbilstošajām spailēm L (pa kreisi), R (pa labi), V (mikrofons/strāva) un + (kopējā zeme/ekrāns). Piestipriniet vadus ar skrūvēm, izmantojot plakano skrūvgriezi (≤ 2,5 mm). Pārliecinieties par pareizu vadu savienojumu un stingru skrūvju pievilkšanu, nepārsniedziet norādītos strāvas un sprieguma ierobežojumus.

Lietošanas ieteikumi

Lai nodrošinātu stabilu signālu, lietojiet vara vadus norādītajā AWG diapazonā, izvairieties no spēcīgas saliekšanas pie savienojuma vietām un, ja nepieciešams, montējiet adapteri uz nevadītājas virsmas vai izmantojiet EVA izolāciju. Pārbaudiet savienojumu pirms strāvas pieslēgšanas.
