Kabeļa adapteris InLine 92505A — tīkla savienotājs, modelis 92505A

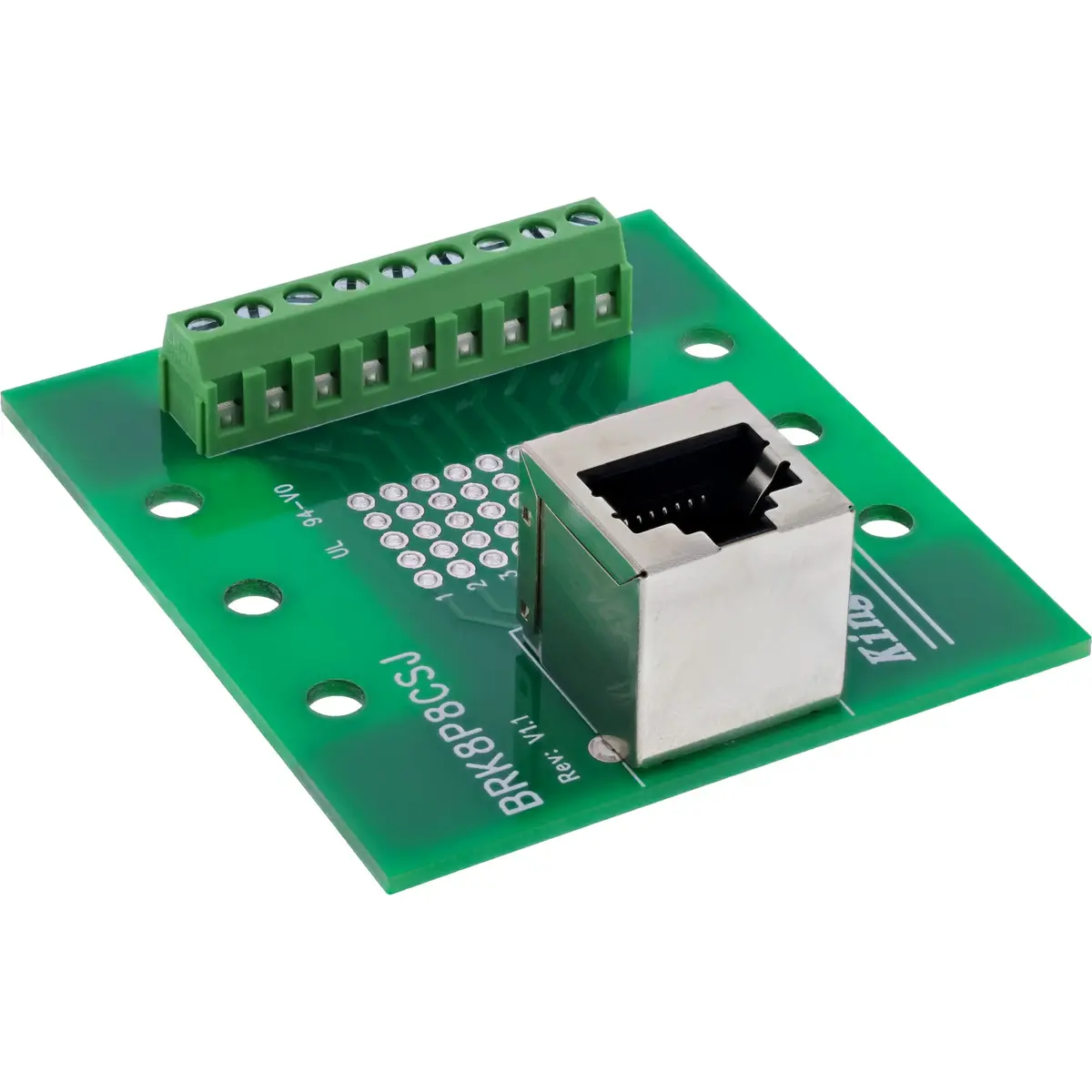

InLine 92505A ir RJ45 kabelu gender mainītājs — kompakts tīkla adapters profesionālai lietošanai vadības skapjos, laboratorijās un testa iekārtās. Tam ir uz augšu vērsta 8P8C (RJ45) ligzda un sānos izvietota skrūvju klemšu josla, kas ļauj ātri savienot spraudņa tipa Ethernet savienojumus ar cietajiem vadu pieslēgumiem. Ierīce ir sagatavota uzstādīšanai uz DIN sliedes un pārbaudīta uz īssavienojumiem un nepareizu savienojumu gadījumiem.

Priekšrocības

Sānu skrūvju klemšu bloks atbalsta astoņas vadu vadus plus aizsargslāni, piemērots daudzvirziena vadiem 16–26 AWG un darbināms ar plakanu skrūvgriezi ≤ 2,5 mm, kas nodrošina ātru un skaidru pieslēgšanu. Iebūvētais RJ45 ports ļauj tiešus savienojumus ar tīkla komponentiem servisa un testu vajadzībām. Kompaktais DIN‑slieces korpuss taupa vietu vadības skapī un nodrošina augstu signāla kvalitāti — izolācijas pretestība ≥ 10 MΩ pie 300 V DC un nominālais strāvas stiprums 1,0 A uz kontaktu.

Piemērots (uzdevumi / lietošanas gadījumi)

• RJ45 dzimuma maiņa pagaidu vai pastāvīgai pielāgošanai patch paneļos un kabeļu līnijās
• Tīkla diagnostika un servisa darbi laboratorijās un ražošanas zonās
• Mašīnu sakari un vadības sistēmas ar nepieciešamību pēc RJ45 piekļuves uz DIN sliedes
• Prototipēšana un iebūvēto sistēmu testēšana, kas prasa gan spraudņa, gan vadu pieslēgumus

Galvenās specifikācijas

• RJ45 interfeiss: 8P8C ligzda (vērsta uz augšu)

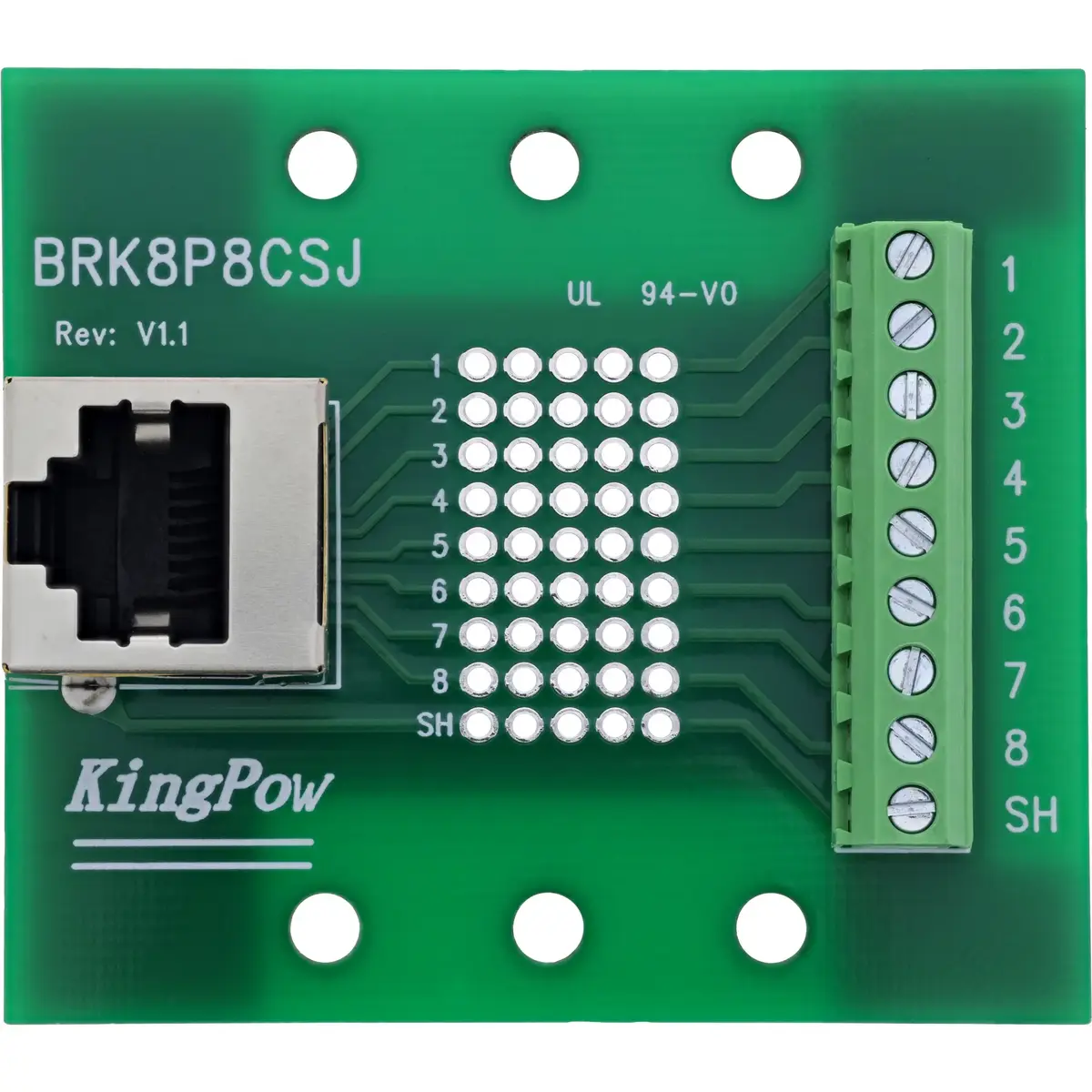

• Skrūvju klemšu josla: 9 termināļi (8 signāli + aizsargslānis), solis 5,0 mm, ar spiedplati
• Savienojuma diapazons: 16–26 AWG (daudzvirziena vadi)
• Darbība: plakans skrūvgriezis ≤ 2,5 mm
• Nominālā strāva: 1,0 A uz kontaktu
• Maks. darba spriegums: 100 V starp diviem signāliem
• Izolācijas pretestība: ≥ 10 MΩ @ 300 V DC
• Darba temperatūra: –20 °C līdz +70 °C
• Izolācijas slānis: EVA izolācija apakšpusē

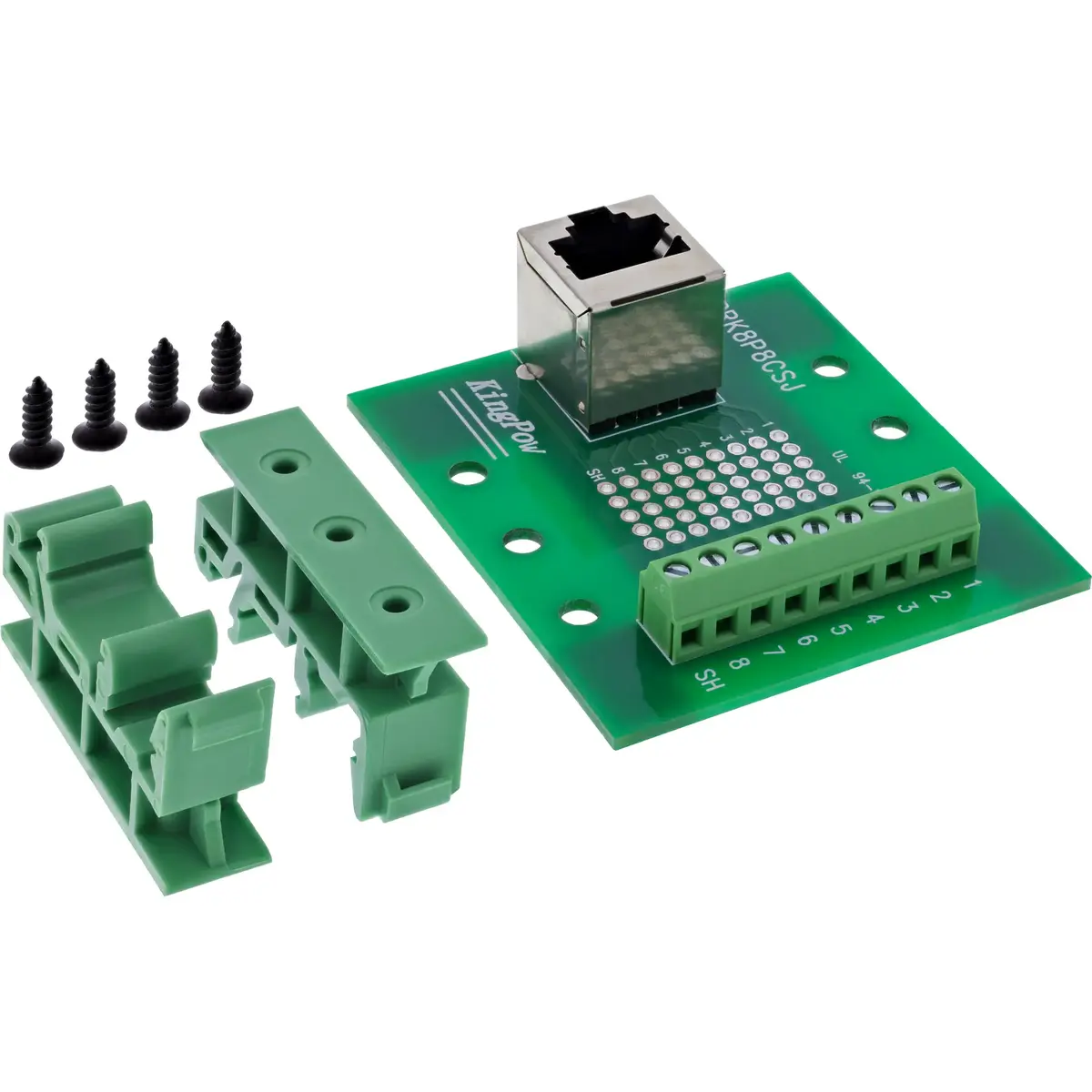

• Montāža: sagatavots DIN top‑hat sliedei
• Izmēri: apt. 60.45 × 53.6 × 43.0 mm (P × A × D)

Kā lietot

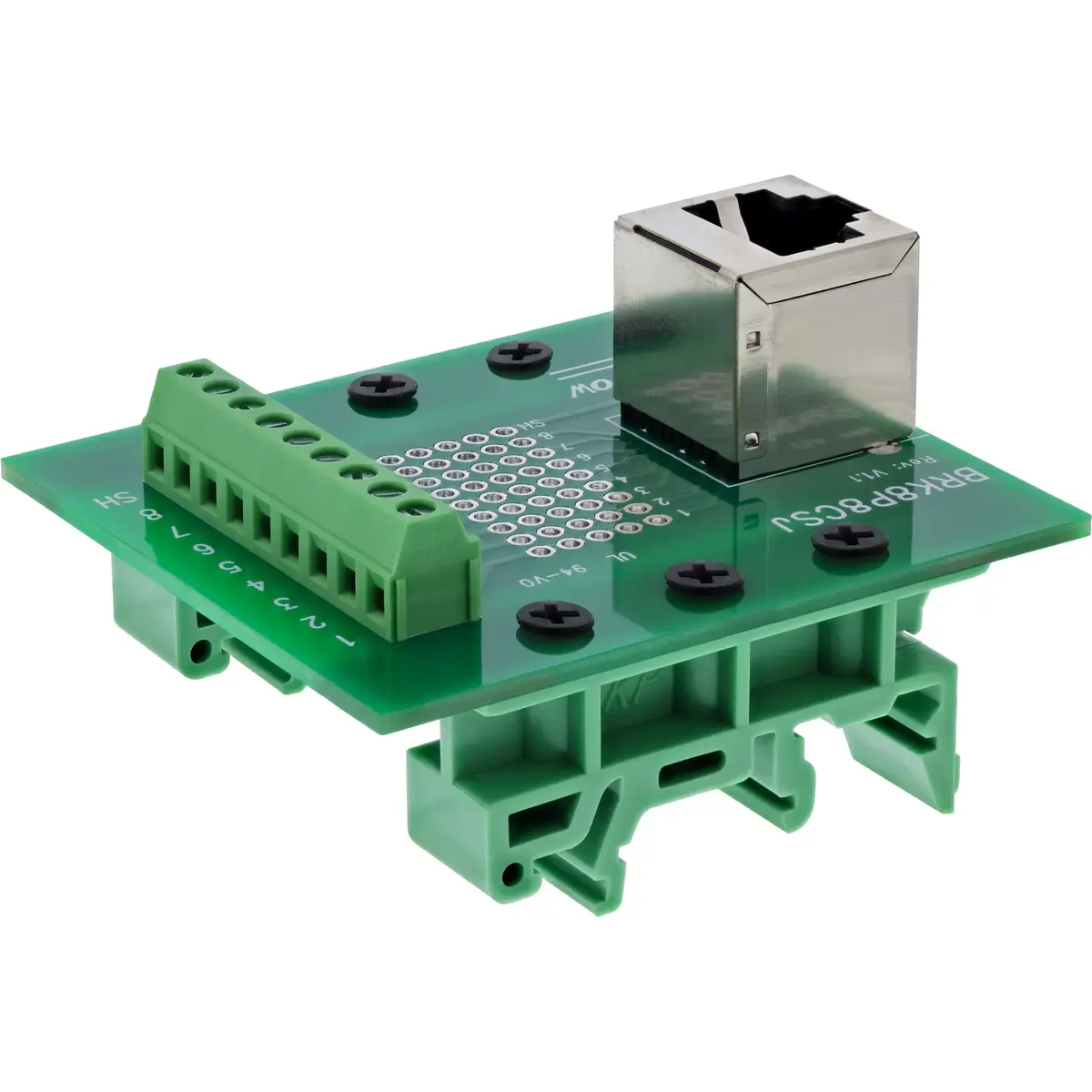

Uzstādiet InLine 92505A uz DIN sliedes vadības skapī vai testa stendā. Ievietojiet RJ45 spraudni augšupvērstajā 8P8C ligzdā, lai pieslēgtos tīkla ierīcēm. Lai pieslēgtu vadus, noskavatējiet un sagatavojiet daudzvirziena vadus (16–26 AWG), ievietojiet vadus atbilstošajās skrūvju klemēs (astoņas signāla kontaktpunktas un aizsargslānis) un nostipriniet tos ar plakanu skrūvgriezi ar lāpstiņu ≤ 2,5 mm. Pārbaudiet savienojumus pirms sprieguma pievienošanas.

Lietošanas ieteikumi

Lietot adapteri priekšroka servisa, testēšanas un pagaidu kabeļējuma maiņām. Pārliecinieties, ka vadi atbilst 16–26 AWG specifikācijai, izmantot pareiza izmēra plakanu skrūvgriezi un nedarbināt ierīci ārpus tās darba temperatūras vai sprieguma ierobežojumiem.
