Saskarne (gender changer) InLine 92505B — savienotājs savas ligzdas maiņai

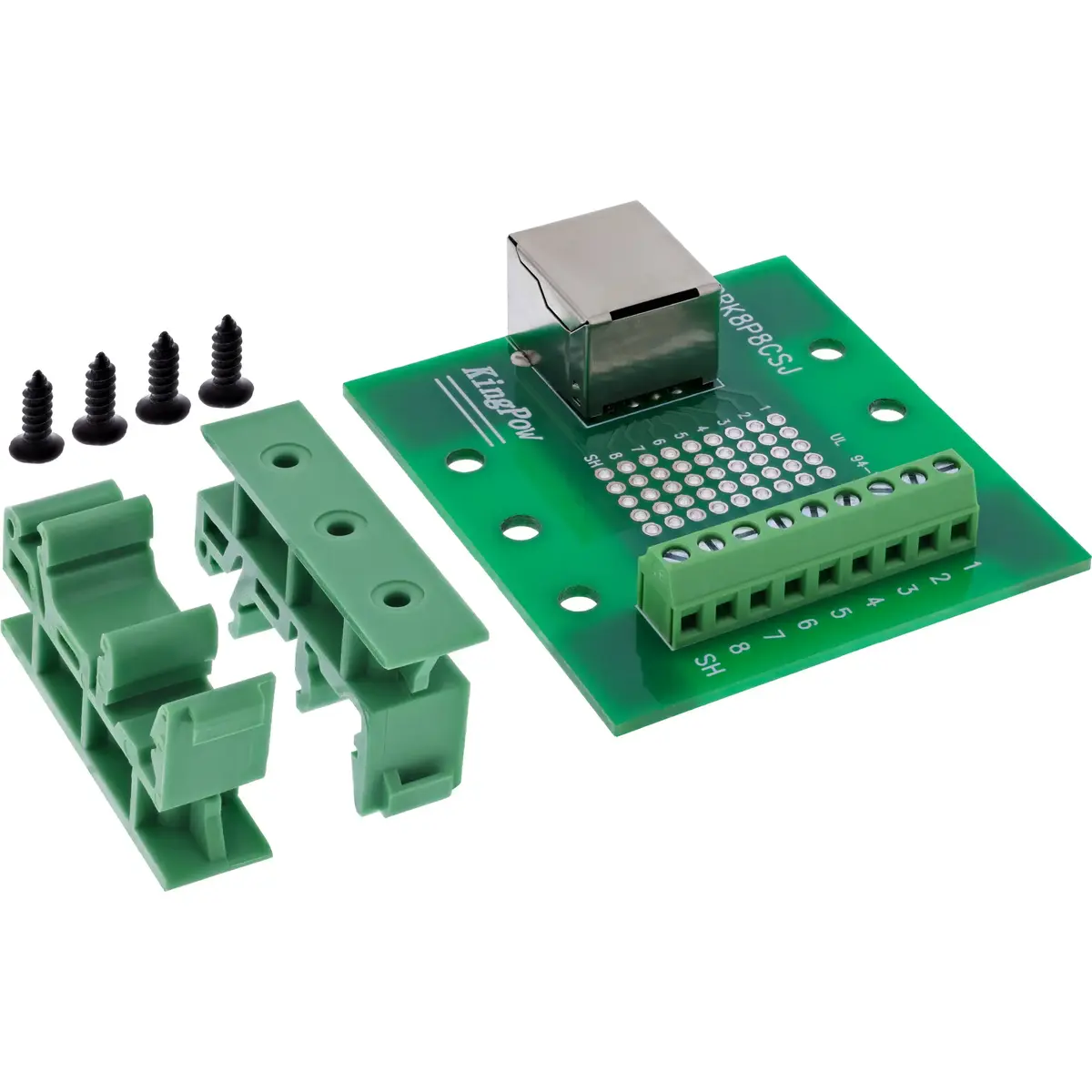

InLine RJ45 klemmebloks ar taisno 8P8C ligzdu un 9‑polu skrūvju spaili (8 signāli + aizsargs) nodrošina bezlodējuma, DIN sliedes piestiprināmu saskarni strukturētai Ethernet vadu izvadei vadības skapjos, testu laukumos un laboratorijās. Modulis stacionāro RJ45 ligzdu tieši savieno ar sānos izvietoto skrūvju spaili, atbalstot vadus 16–26 AWG un ļaujot ātri pieslēgt ar plakano skrūvgriezi ≤ 2,5 mm. Korpusā ir sagatavojums montāžai uz top‑hat (DIN) sliedes; konstrukcija ir izturīga un paredzēta rūpnieciskai lietošanai.

Priekšrocības

Klemmebloks samazina montāžas laiku, nodrošinot ātru bezlodējuma savienošanu un standartizētu RJ45 saskarni tiešai pieslēgšanai pie tīkla iekārtām. Kompakta montāža uz DIN sliedes ļauj optimāli izvietot ierīci vadības skapjos. Elektriskie parametri — 1,0 A uz kontaktu, izolācijas pretestība ≥ 10 MΩ pie 300 V DC un maksimālais darba spriegums 100 V starp signāliem — nodrošina uzticamu signāla pārraidi nepārtrauktā slodzē.

Piemērots

• Strukturētai Ethernet vadu izvadei vadības skapjos
• Tīkla diagnostikai un testa stendiem
• Mašīnu savienojumiem un iegultajām sistēmām
• Apmaksas darba un uzstādīšanas uzdevumiem ar RJ45 savienojumiem

Galvenās specifikācijas

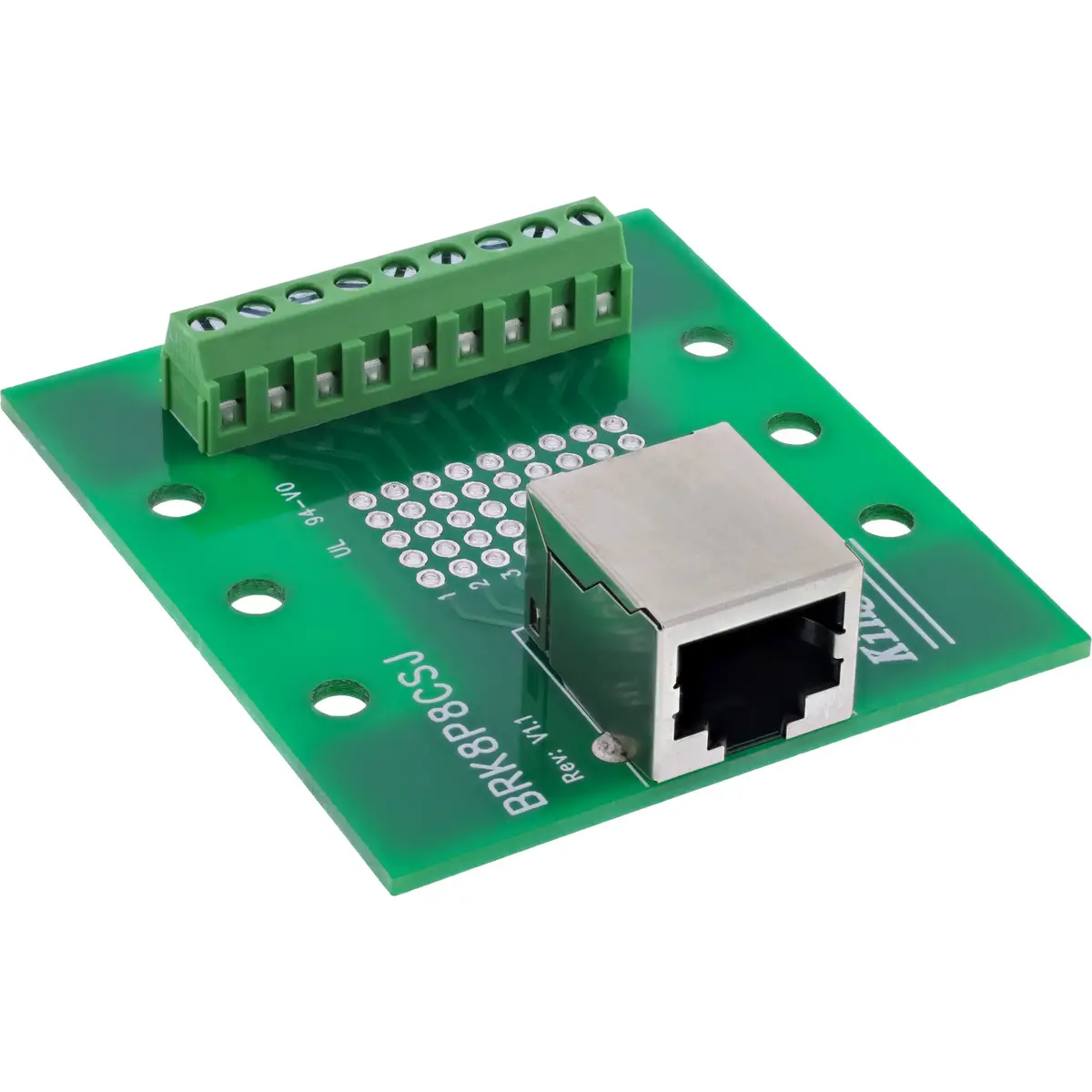

• RJ45 saskarne: 8P8C ligzda, taisnais izpildījums

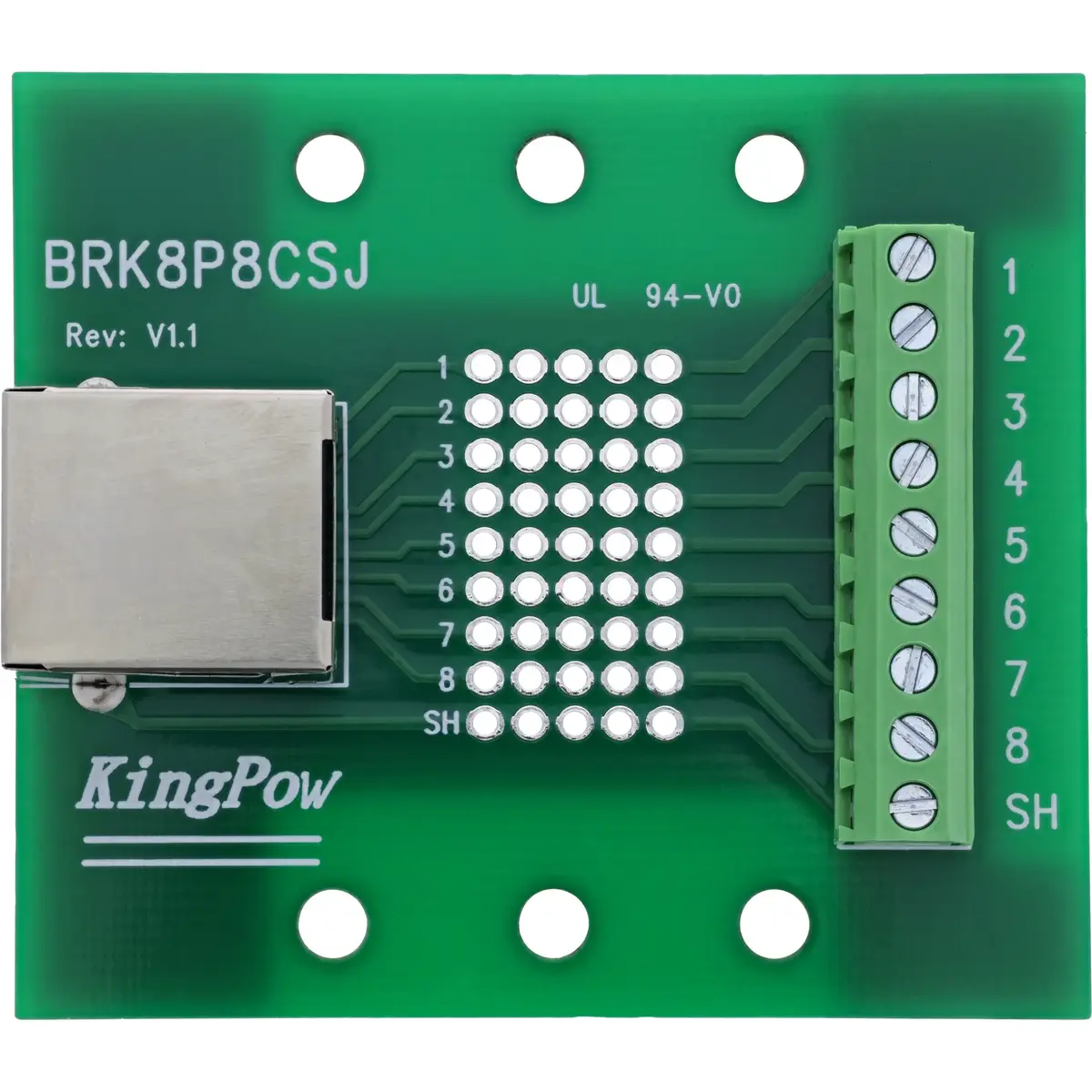

• Skrūvju spailes: 9 termināļi (8 signāli + aizsargs), 5,0 mm solis, ar spiedplate
• Savienojumu diapazons: 16–26 AWG
• Vadīšana: plakanais skrūvgriezis ≤ 2,5 mm
• Nominalais strāva: 1,0 A uz kontaktu
• Maks. darba spriegums: 100 V starp diviem signāliem
• Izolācijas pretestība: ≥ 10 MΩ pie 300 V DC
• Darbības temperatūra: –20 °C līdz +70 °C
• Izolācijas slānis: EVA apakšpusē

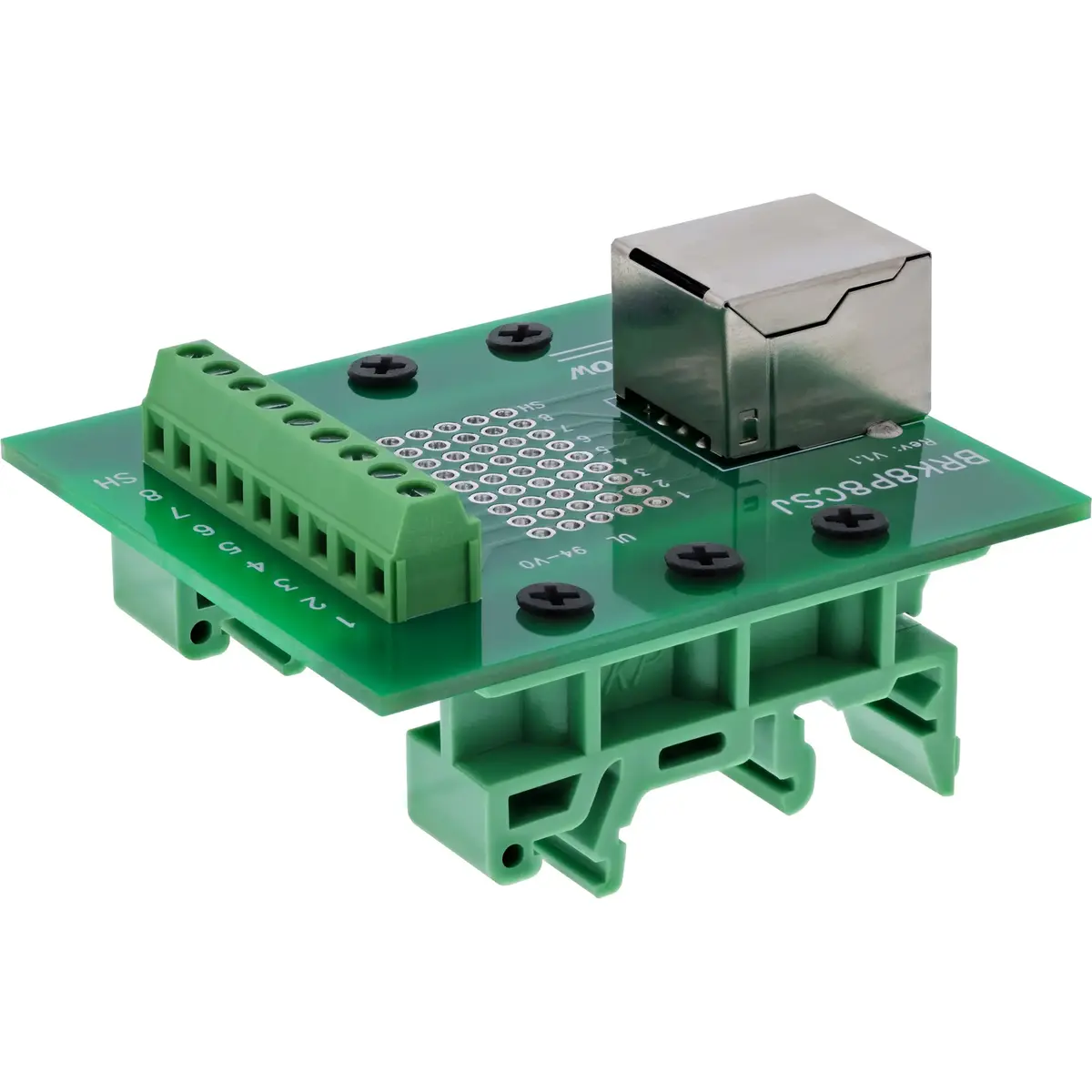

• Montāža: sagatavots DIN top‑hat sliedei
• Izmēri: aptuveni 60.45 × 53.6 × 43.0 mm (P × A × D)

Kā lietot

Novietojiet moduli uz DIN top‑hat sliedes, izmantojot iepriekš piestiprināto klipšu. Nodzēsiet un sagatavojiet vadus 16–26 AWG diapazonā, ielieciet katru vadītāju atbilstošajā skrūvju spailē un nostipriniet ar plakano skrūvgriezi (≤ 2,5 mm) izmantojot spiedplati. Pievienojiet standarta taisno RJ45 spraudni 8P8C ligzdai, lai nodibinātu savienojumu. Ievērojiet vadu secību un aizsarga pieslēgumu, lai uzturētu signāla kvalitāti.

Ieteikumi lietošanai

Lai nodrošinātu uzticamību, izmantojiet ierīci norādītajā temperatūras diapazonā (–20 °C…+70 °C), neļaujiet pārsniegt 1,0 A uz kontaktu, ievērojiet pareizu pāru izvietojumu un aizsarga pieslēgšanas prasības. Uzstādiet uz zemētu DIN sliedes un pārbaudiet savienojumus ar tīkla testierīci pēc montāžas.
