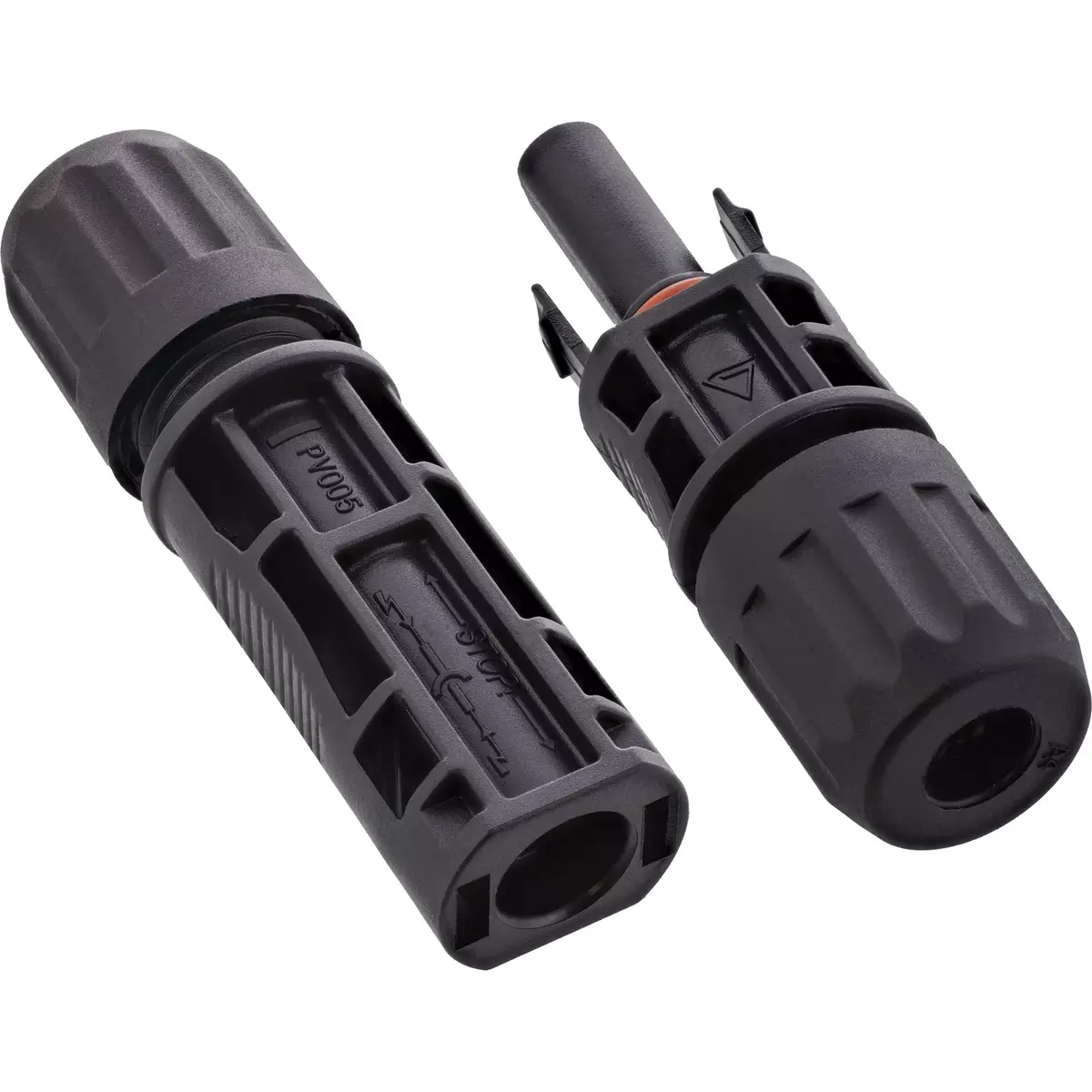

InLine 94020 Saules fotoelektriskais savienotājs Standard4 MC4 PV4 Melns Vīriešu un Sieviešu TÜV un RoHS sertificēts 20 pāru komplekts

InLine 94020 saules fotoelementu savienotāju komplekts nodrošina uzticamu un drošu savienojumu mūsdienu saules enerģijas instalācijām. Šis komplekts ir paredzēts profesionālām un dzīvojamo māju fotoelementu sistēmām, un tas ietver 20 vīrišķos kontaktdakšu savienotājus un 20 sievišķos ligzdu savienotājus melnā krāsā. Pateicoties saderībai ar Standard4, MC4 un PV4 standartiem, šie savienotāji garantē efektīvu elektroenerģijas pārvadi un ilgu kalpošanas laiku prasīgos āra apstākļos. Komponenti atbilst TÜV un RoHS standartiem, piedāvājot sertificētu drošību un atbilstību vides prasībām dažādiem zaļās enerģijas projektiem.

Advantages

Šis savienotāju komplekts nodrošina izcilu izturību pret laikapstākļiem un augstu mehānisko stabilitāti. Kad savienotāji ir pareizi iesprausti, tie sasniedz IP68 ūdensnecaurlaidības līmeni, aizsargājot iekšējo elektroinstalāciju no mitruma, putekļiem un ekstremāliem laikapstākļiem. Izturīgā konstrukcija atbalsta augstas elektriskās slodzes līdz 1500V DC un 30A, padarot tos piemērotus prasīgām fotoelementu sistēmām. Droši darbojoties plašā apkārtējās vides temperatūras diapazonā no -40°C līdz +85°C, šie savienotāji saglabā nemainīgu veiktspēju gan intensīvā saules gaismā, gan sala apstākļos.

Suitable for

• Saules paneļu pievienošana dzīvojamo māju fotoelementu sistēmās
• Liela mēroga komerciālo saules enerģijas sistēmu elektroinstalācija
• Āra atjaunojamās enerģijas ķēžu montāža, kurām nepieciešami droši kabeļu savienojumi
• Esošo Standard4, MC4 un PV4 saules enerģijas vadu apkope un remonts

Šie savienotāji var nebūt piemēroti iekštelpu zemsprieguma elektroinstalācijai ārpus fotoelementu sistēmām, kā arī kabeļiem ar šķērsgriezumu, kas neatbilst norādītajam diapazonam.

Key specifications

• Saderīgs ar Standard4, MC4 un PV4 sistēmām
• Paredzēts 4 līdz 6 mm2 kabeļa šķērsgriezumam
• Piemērots kabeļa diametram no 5.0 līdz 7.5 mm
• Elektriskie parametri līdz 1500V DC un 30A
• IP68 ūdensnecaurlaidības klase pievienotā stāvoklī
• Darba vides temperatūra no -40°C līdz +85°C
• Paredzēts gofrēšanai (crimping)

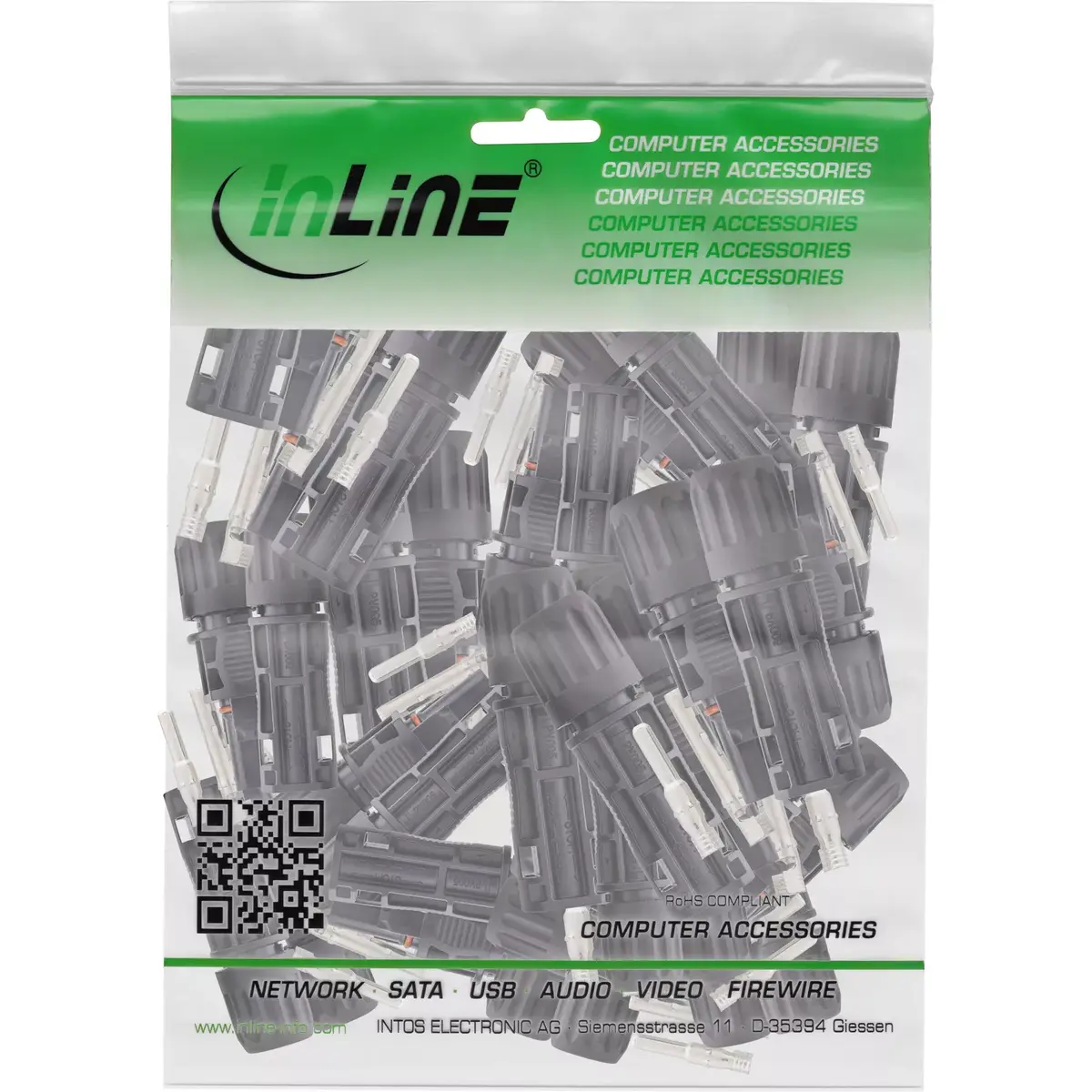

• Ietver 20 kontaktdakšas un 20 ligzdas melnā krāsā

How to use

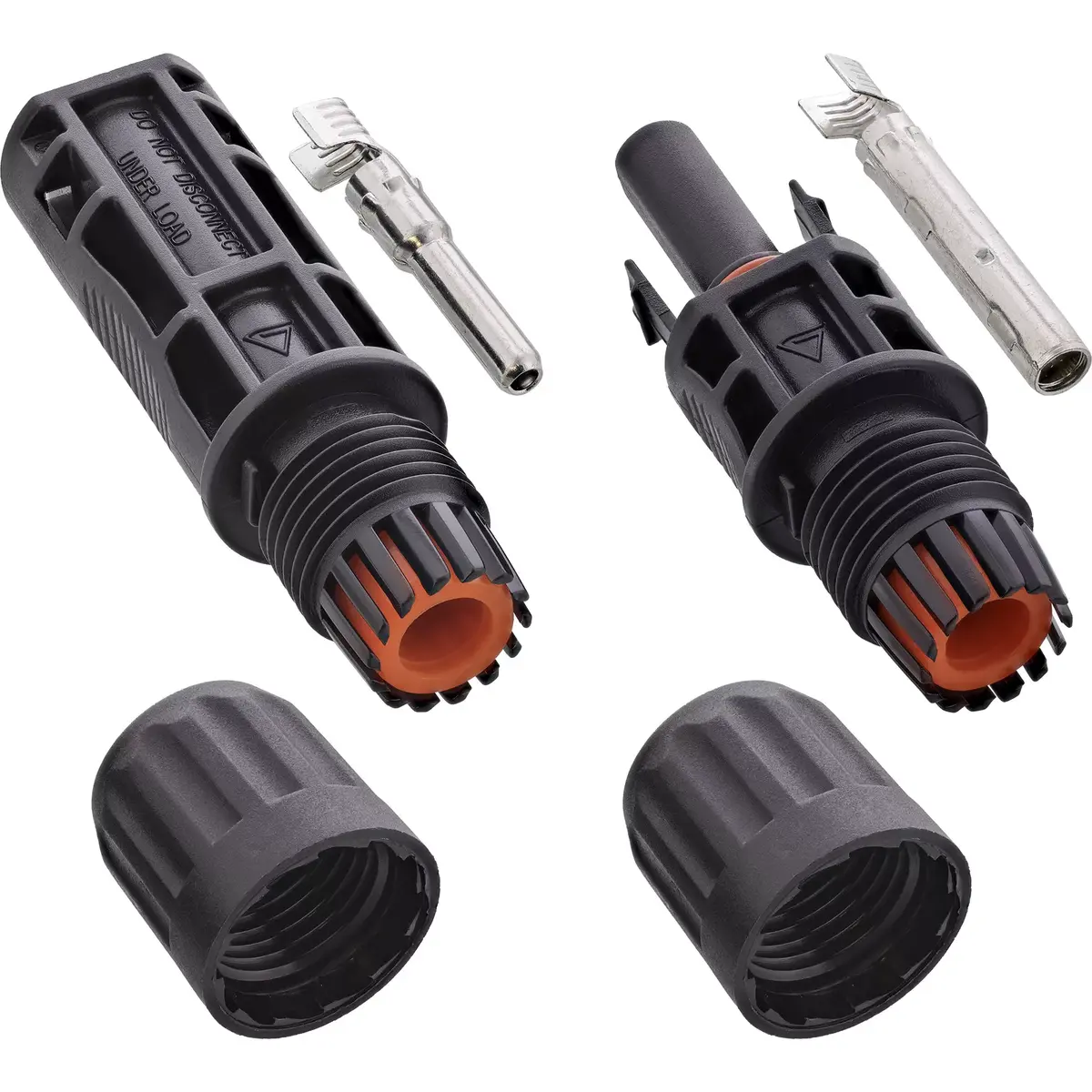

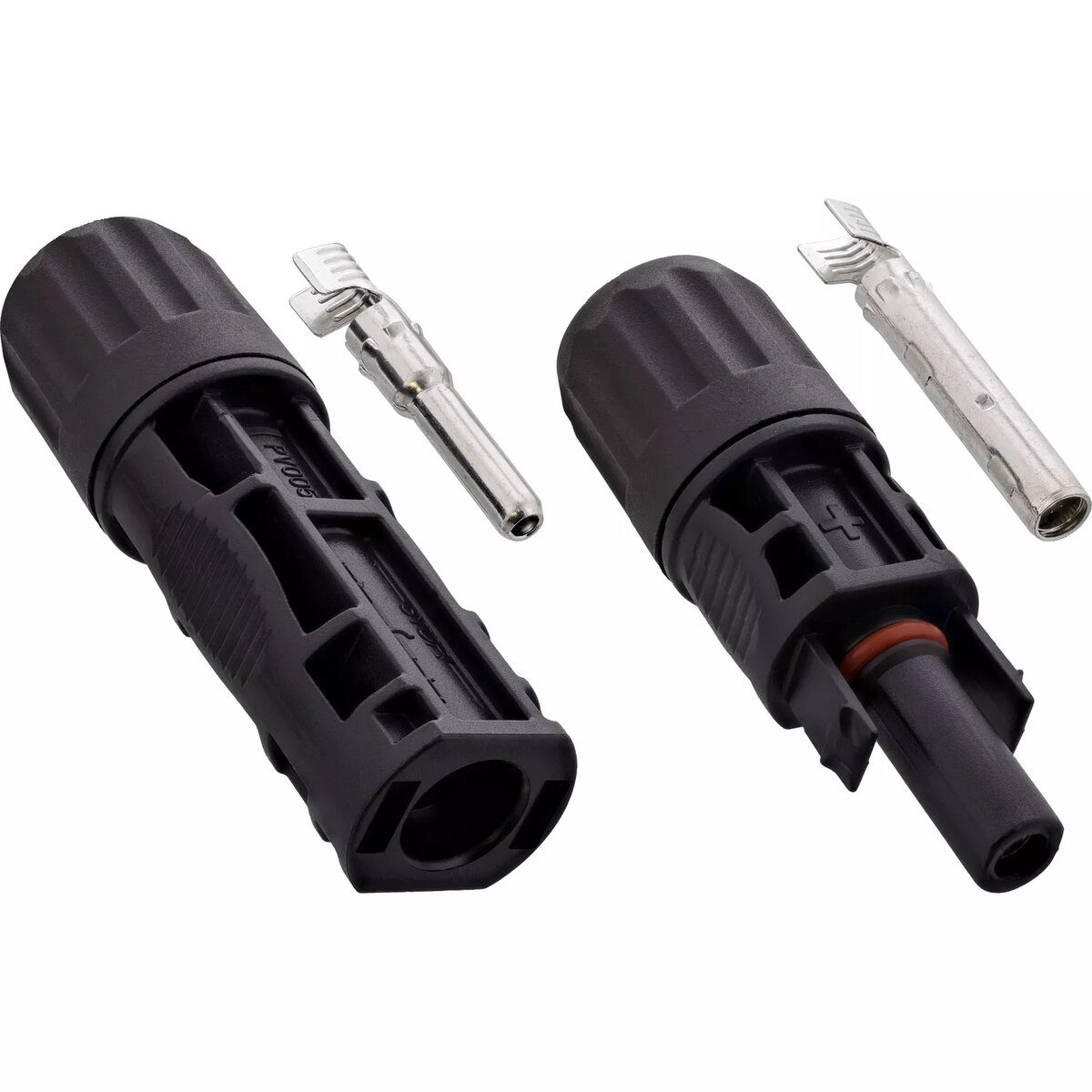

Lai izmantotu InLine 94020 savienotājus, vispirms sagatavojiet fotoelementu kabeli, noņemot izolaciju, lai atsegtu pareizā garuma vadu. Ievietojiet atsegto vadu attiecīgajā metāla kontakta tapā un cieši saspiediet to, izmantojot profesionālu gofrēšanas rīku, kas paredzēts fotoelementu savienotājiem. Pēc saspiedšanas ievietojiet kontaktu plastmasas vīrišķajā vai sievišķajā korpusā, līdz tas noklikšķ vietā. Cieši pievelciet kabeļa blīvslēgu, lai nodrošinātu drošu blīvējumu ap kabeļa ārējo apvalku. Visbeidzot, savietojiet vīrišķos un sievišķos savienotājus un spiediet tos kopā, līdz fiksācijas mehānisms pilnībā nofiksējas, izveidojot drošu un ūdensnecaurlaidīgu savienojumu.

What to consider before purchase

• Pārliecinieties, ka jūsu saules enerģijas kabeļi atbilst 4 līdz 6 mm2 šķērsgriezuma un 5.0 līdz 7.5 mm diametra prasībām
• Pārliecinieties, ka jums ir piemērots gofrēšanas rīks MC4 tipa fotoelementu savienotājiem
• Pārbaudiet, vai jūsu sistēmas elektriskie parametri nepārsniedz 1500V DC un 30A

Vienmēr atvienojiet saules enerģijas sistēmu no strāvas avota vai veiciet uzstādīšanu vāja apgaismojuma apstākļos, lai izvairītos no elektriskās strāvas trieciena. Pārliecinieties, ka visi savienojumi ir pilnībā noklikšķināti un nofiksēti, lai saglabātu IP68 ūdensnecaurlaidīgo blīvējumu un novērstu ilgstošu savienojuma kvalitātes pasliktināšanos.
