Vidējā sprieguma kabelis InLine 95611 1500V 1.5m 0.7mm izolācija

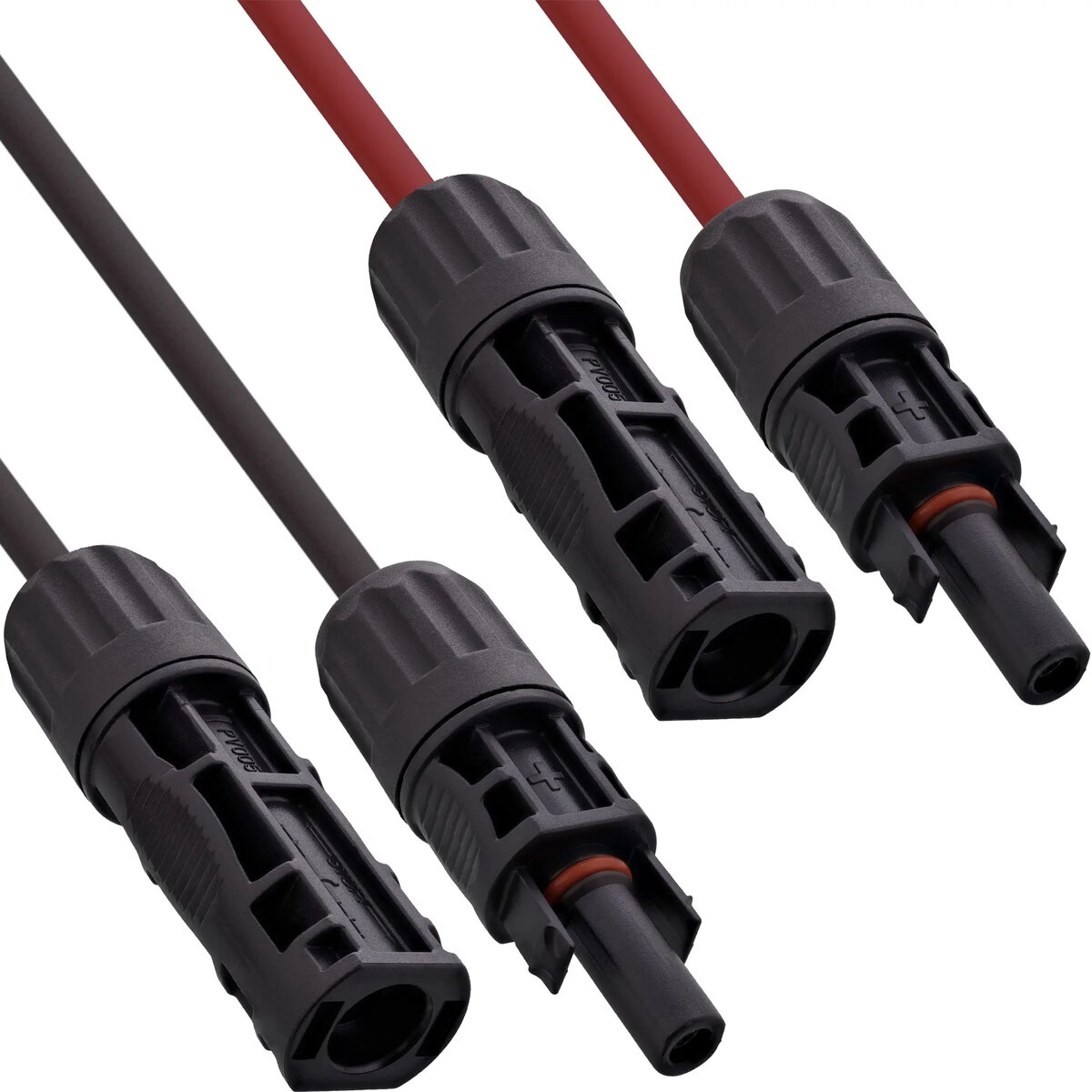

InLine 95611 H1Z2Z2-K saules kabelis 6 mm², garums 1,5 m, komplektā ar vienu melnu un vienu sarkanu saules kontaktu, paredzēts PV sistēmu līdzstrāvas vadu savienošanai. Kabelis ir izgatavots ilgstošai ārējai eksploatācijai ar UV, ozona un laika apstākļu izturīgu izolāciju un apvalku, bezhalogēnu zema dūmu emisijas izolāciju (XLPO) un pārbaudītu darbības spriegumu līdz 1,5 kV DC saskaņā ar EN 50618.

Priekšrocības

Kabelis izmanto smalku lakuotu vara vadītāju un saskaitītu polioliefīna izolāciju, nodrošinot zemu DC pretestību, mehānisko izturību un ilgtspējīgu darbību ārpus telpām. Materiāli atbilst ugunsizturības un zema dūmu līmeņa prasībām (EN 60332-1-2, LSOH), un iepriekš uzstādītie saules kontakti atvieglo montāžu. Testētas AC un DC sprieguma izturības nodrošina drošību fotovoltaiskajās instalācijās.

Piemērots

• Līdzstrāvas savienojumiem starp saules paneļiem un invertoriem fotovoltaiskajās sistēmās
• Īsiem vai vidēja garuma savienojumiem, kad pietiek ar 1,5 m kabeli
• Āra uzstādījumiem, kuriem nepieciešama izturība pret UV, ozonu un laikapstākļiem

Atslēgas specifikācijas

• Produkts: InLine 95611 / H1Z2Z2-K
• Vadītāja šķērsgriezums: 6 mm², smalka lakuota vara
• Garums: 1,5 m
• Sānu diametrs: aptuveni 6,3 mm
• Izolācijas biezums: 0,7 mm (nominal)
• Apvalka biezums: 0,8 mm (nominal)
• Vārsts spriegums: 1.0/1.0 kV AC
• Darbības spriegums: līdz 1.5 kV DC (EN 50618)
• DC līnijas pretestība: 3.3 Ω/km
• Sprieguma tests: AC 6.5 kV, DC 15 kV
• Darba temperatūra: -40 °C līdz +90 °C
• Minimālais saliekšanas rādiuss: 26 mm
• Standarti: EN 50618, EN 60811, EN 60332-1-2
• Uguns un dūmu īpašības: LSOH (bezhalogēnu, zems dūmu daudzums)

Kā lietot

Uzstādiet kabeli atbilstoši vietējiem elektrotehniskajiem normatīviem un invertora ražotāja norādījumiem. Pievienojiet sarkano un melno kontaktu atbilstošajiem plus un mīnuss poliem, rūpīgi pārbaudot polaritāti un kontaktu kvalitāti. Novietojiet kabeli tā, lai izvairītos no asiem stūriem un pārmērīgas mehāniskas slodzes, ievērojiet minimālo saliekšanas rādiusu 26 mm un nostipriniet kabeli. Ja rodas šaubas par nepieciešamo šķērsgriezumu vai garumu, konsultējieties ar sertificētu PV speciālistu.

Lietošanas ieteikumi

Izmantojiet kabeli tikai PV līdzstrāvas vadu savienošanai līdz norādītajam 1,5 kV DC līmenim; regulāri pārbaudiet apvalka integritāti, izvairieties no ilgstošām mehāniskām slodzēm un nomainiet kabeli, ja konstatēti bojājumi. Ja nepieciešams lielāks garums vai cits strāvas prasību līmenis, izvēlieties atbilstošu šķērsgriezumu un saskaņojiet izvēli ar uzstādītāju.
